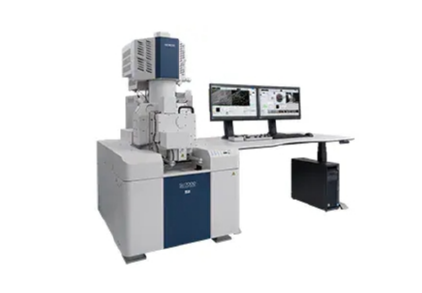

超高分辨肖特基场发射扫描电镜 SU7000

产品描述：
SU7000不仅可以在低加速电压下获得高画质图像，而且还可以同时接收多种信号。此外，它还具备大视野观察、In-Situ观察等FE-SEM的众多优异性能。SU7000是一台实现了获取大量信息的新型扫描电镜，可以满足客户的多种观察需求。

产品特点产品参数相关产品

产品特点

核心理念

1.采用优异的成像技术

SU7000可以迅速获取从大视野全貌图到表面微细结构等多种检测信号。全新设计的电子光学系统和检测系统，使得装置可以同时接收二次电子和背散射电子等信号，用户可以在短时间内获得更全面的样品信息。

2.采用多通道成像技术

随着用户对成像需求的不断增长，SU7000特新增了几种探测器，还引进了相应的成像功能。SU7000可同时显示和保存6通道信号。

3.支持不同形状样品、多种观察方法

大型样品观察
低真空观察
超低温观察
实时观察

等所需的样品仓和真空系统都十分完备，观察方法也是一应俱全。

4.支持微纳解析

采用肖特基发射电子枪，束流可达到200 nA，适用于各种微纳解析。样品仓形状和接口设置支持EDX分析、EBSD、阴极荧光分析等，接口设备可通过选配附件满足各种特殊需求。

成像能力

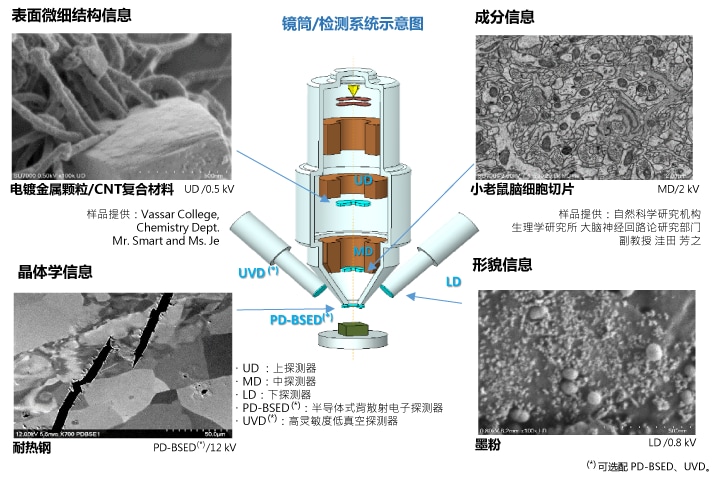

追求信息的检测系统

随着用户对样品数据的需求更加多元化，对检测系统在短时间内捕捉更多的信息提出了更高的要求。SU7000的检测系统可以在不改变WD等条件的前提下，获取形貌、成分、晶体学以及发光等信息。真正实现了更快速、更全面的信息收集。

同一条件观察

样品：包裹有机物的金属棒

样品提供：Vassar College, Chemistry Dept.
Mr. Smart and Ms. Pineda

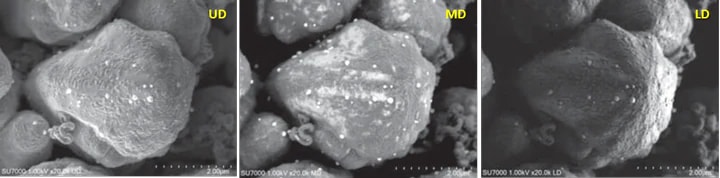

通过UD、MD、LD探测器同时采集信号的应用实例（加速电压：1 kV）
通过UD、MD、LD探测器可以同时采集信号，UD可获取表面微细形状信息，MD可获取表面有机物包覆状态信息，LD可获取整体凹凸形貌信息。在同一个条件下，实现了获取信息。

采用可多通道显示的GUI设计

优化信号显示功能

成像单元在信号显示上也作了全新升级。

3.支持不同形状样品、多种观察方法

用户可根据观察需求，选择不同的视场角和通道数。

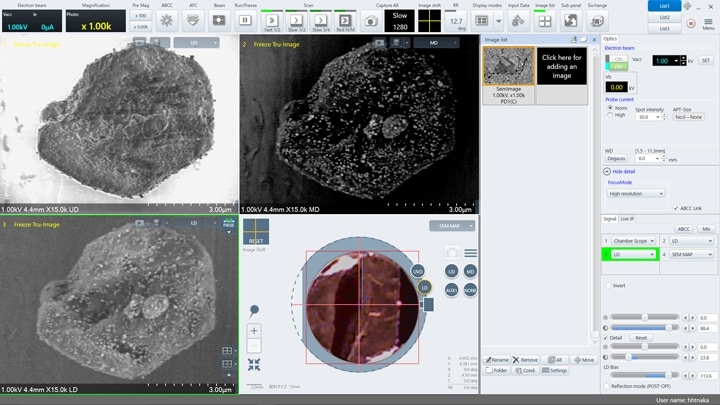

单屏可同时显示4通道信号。
导航功能(SEM MAP)可以轻松捕捉到显示样品仓内信息的CCD相机图像和相机拍摄到的样品图像，快速显示目标图像。
使用双屏显示时，可在一个显示屏上双通道显示1,280×960像素的图像，另一个显示屏专门用来显示信号，可同时显示6通道信号。

高自由度的界面布局

使用单屏时，可以单通道、双通道、四通道显示样品信息，也可以显示CCD相机图像、样品台图像/SEM MAP图像等。而且操作画面上的工具栏可以任意移动、添加和删除。

支持双屏显示

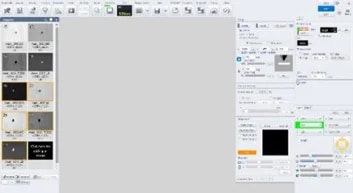

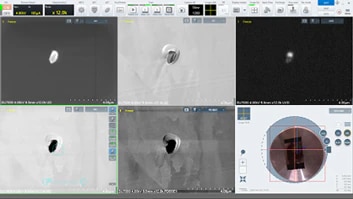

1st显示屏专门用来显示图像，2nd显示屏用来显示操作面板画面。上图左图（1st显示屏）是通过SU7000观察到的钢铁中非金属夹杂物的图片。图中清晰呈现出UD、LD、UVD、MD、PD-BSED5个探测器捕捉到的图像以及SEM MAP图。右图（2nd显示屏）将操作面板菜单和图像历史记录窗口在同一个画面中显示，界面布局清晰明了。在实现实时监控图像的同时，操作性能也得到了进一步提升。

可扩展观察和分析方法

样品仓和马达台

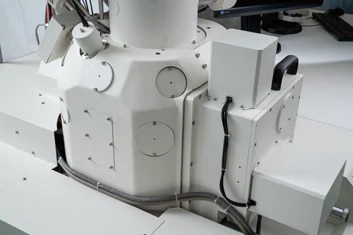

样品仓外观
标配18个附件接口

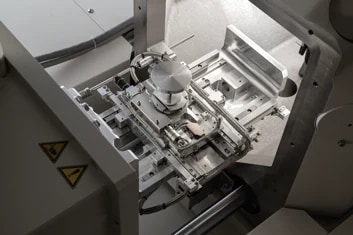

马达台外观
XY轴可移动距离为135×100 mm

样品仓可搭载直径为φ 200 mm；高80 mm的样品。大开仓设计，标配18个附件接口。样品台可搭载XY轴移动距离为135×100 mm，重2 kg的样品。搭载大型样品和功能样品台完全不成问题。

相机导航功能(*)

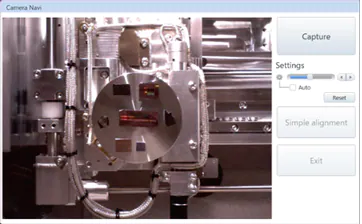

通过相机拍摄样品

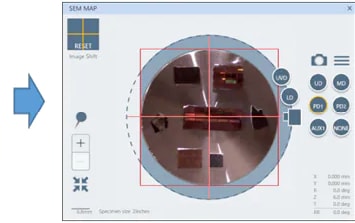

将相机拍摄到的图像显示到SEM MAP画面上进行导航

SU7000可选配导航相机^(*)，迅速锁定要观察的位置。相机安装在样品仓内，插入样品后，可半自动拍摄样品的整体图像。该图像会被显示到导航画面（SEM MAP）窗口，因此，用户可以观察窗口中的图像判断位置。适用尺寸为φ 100 mm。

(*)可选配相机。

支持动态观察的检测系统

SU7000可用于环境改变的动态观察。低真空观察时，可以选用PD-BSED（背散射电子探测器）、UVD、MD等各种探测器^(**)。

低真空环境的探测器选择

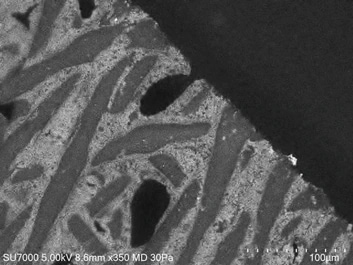

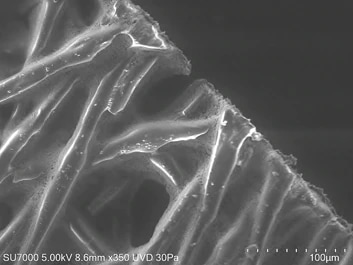

左图为通过MD（背散射电子），右图为通过UVD（二次电子）探测器观察到的金属氧化物纤维的情况。两张图分别清晰地呈现出氧化物的分散状态和纤维的堆积情况。

PD-BSED：响应速度提高

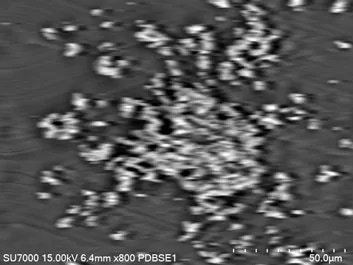

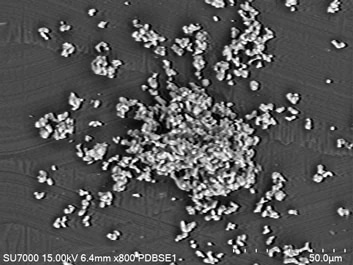

左图是以一般的响应速度，约每两秒扫描一次得到的图像；右图整体的画质得到了大幅提升。随着响应速度的提高，更适用于In-Situ观察。

(**)可选配PD-BSED、UVD。

产品参数

项目		内容
图像分辨率	二次电子分辨率	0.8 nm/15 kV
		0.9 nm/1 kV
放大倍率		20～2,000,000 x
电子枪	发射体	ZrO/W热场发射（肖特基热场发射）
	加速电压	0.1～30 kV （步进：0.01 kV）
	束流	200 nA
探测器	标准探测器	UD （上探测器)
		MD （中探测器）
		LD （下探测器)
	选配探测器^*1	PD-BSED (半导体式背散射电子探测器）
		UVD（高灵敏度低真空探测器）
*低真空模式^1**	样品仓压力范围	5～300 Pa
	可使用探测器	PD-BSED, UVD, UD, MD, LD
