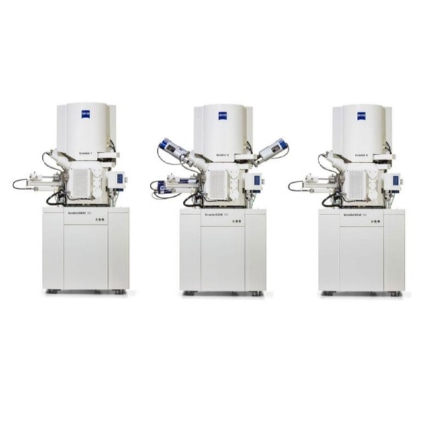

蔡司GeminiSEM电子显微镜 FE-SEM满足亚纳米成像、分析和样品灵活性的高要求

产品描述：
蔡司GeminiSEM可助您轻松实现亚纳米级分辨率的成像。出色的成像和分析技术更使FE-SEM（场发射扫描电子显微镜）如虎添翼。我们采用创新的电子光学系统和全新样品仓设计，不仅操作更加简便，用途更加灵活多样，还可为您带来更高的图像质量。无需水浸物镜即可拍摄低于1 kV的亚纳米级图像。

产品特点产品参数相关产品

产品特点

GeminiSEM 360

尽享表面敏感成像的优势并在低电压或高探针电流下实现信息收集。了解Inlens探测器、NanoVP、关联式成像查看或人工智能支持的图像分割优势。

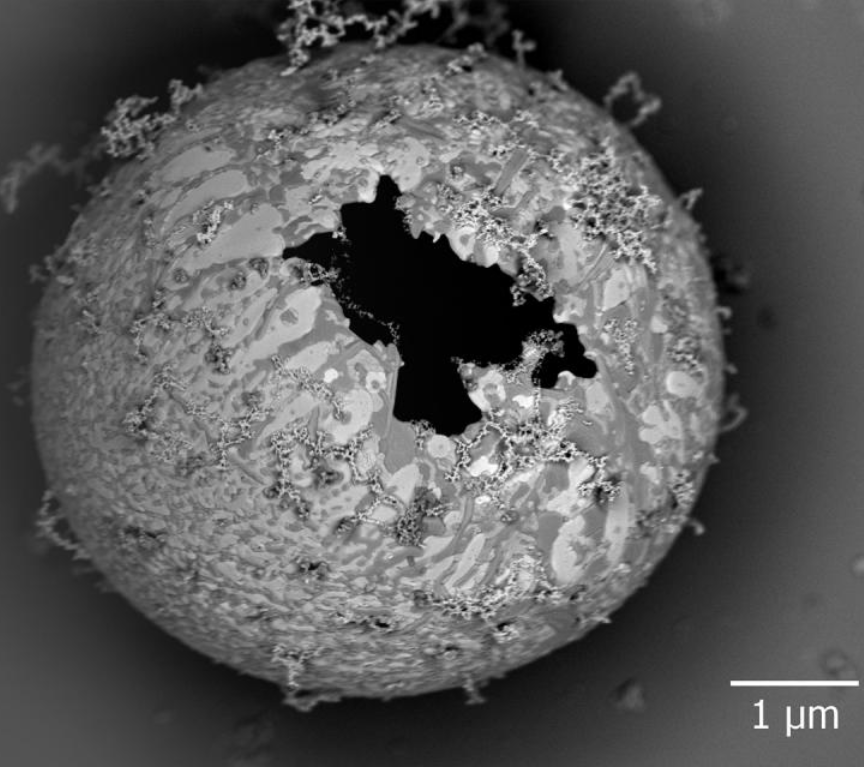

_{图片说明：铈铁合金颗粒，Inlens EsB图像。}

GeminiSEM 460

可从低电流-低电压工作条件无缝切换到高电流-高电压工作条件。通过原位加热和拉伸实验室来拓展您的应用范围。充分发挥其各项优势，如共面式EDS/EBSD配置、EDS数据的无阴影面分布和快速收集4000点/秒的EBSD图。

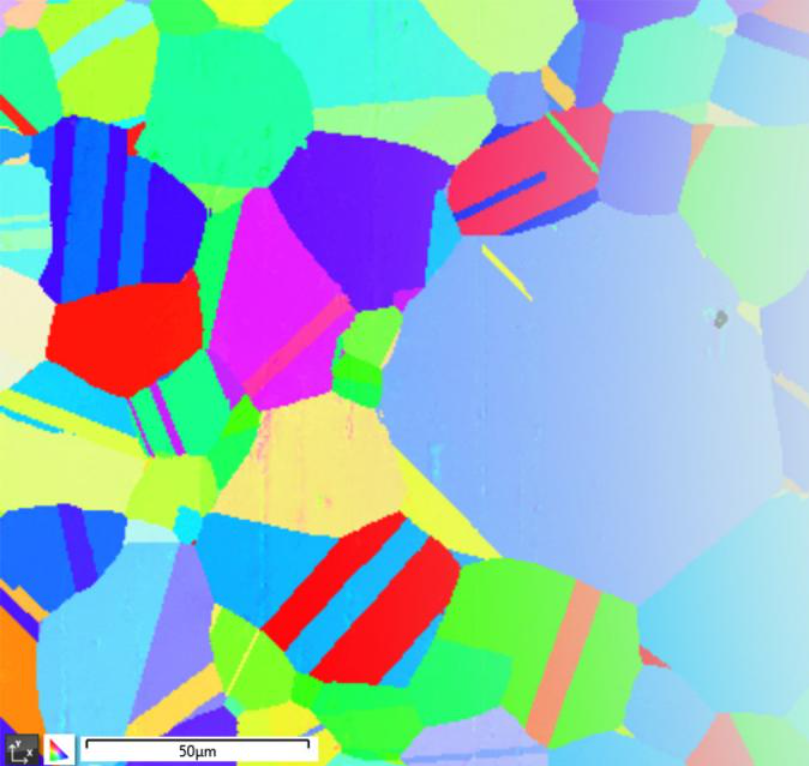

_{图片说明：钢，EBSD图}

GeminiSEM 560

探索表面成像新标准：Gemini 3镜筒搭载全新的电子光学引擎Smart Autopilot，使样品能够在低于1 kV、分辨率低于1 nm的条件下进行无漏磁成像，且无需样品台偏压或单色器，可在您的工作条件下达到理想效果。

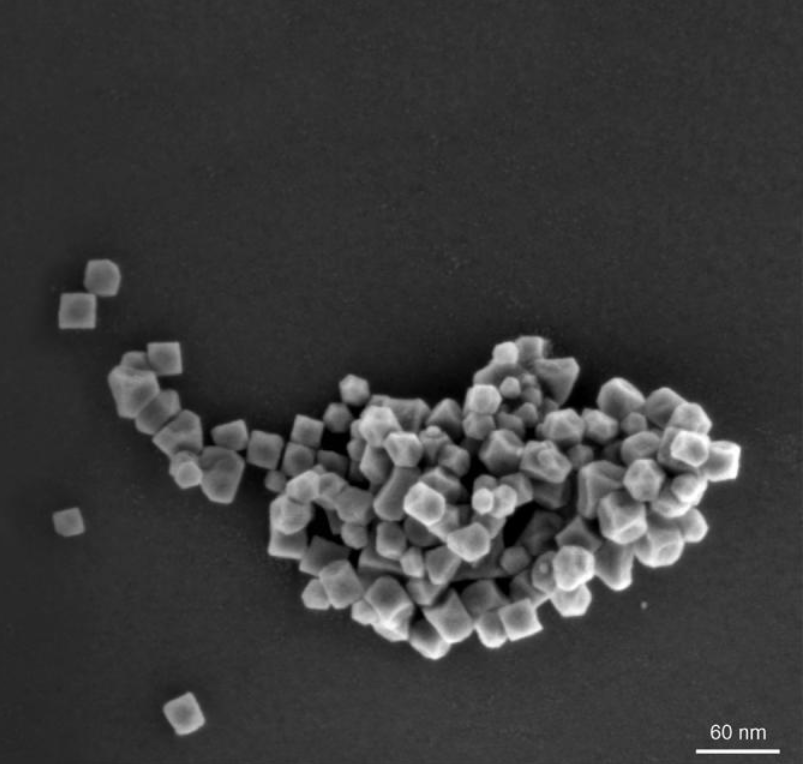

_{图片说明：磁性FeMn纳米颗粒，立方体边长约为25 nm。GeminiSEM 560，1 kV，Inlens SE，观察视野565 nm。}

产品参数

基本原理简介

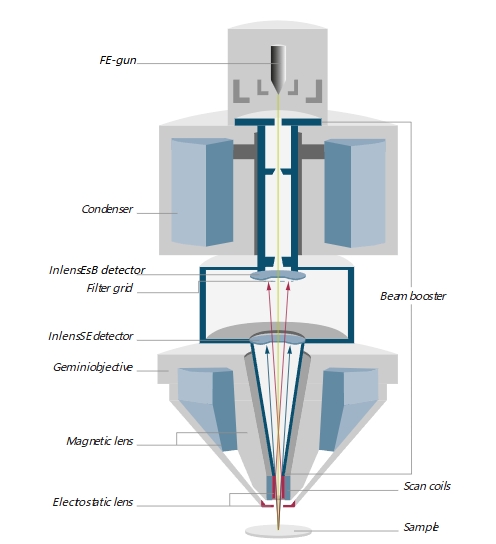

FE-SEM专为高分辨率成像设计，性能的一个关键是其电子光学镜筒。Gemini是为实现任何样品的出色分辨率而特别设计的（尤其在低加速电压下），可实现完整高效的探测，且操作简单。

微信截图_20250118101514

Gemini电子光学系统有以下三个主要特征：

● Gemini物镜的设计结合了静电场与电磁场，在大幅提升光学性能的同时大大降低了对样品的影响。如此也可实现对磁性材料等具有挑战性的样品的高品质成像。
● Gemini电子束推进器技术是一种集成光束减速器，确保了小尺寸的电子束斑和高信噪比。
● Gemini Inlens的探测设计原理通过同时探测二次电子（SE）和背散射电子（BSE），大幅缩短到图像的时间，确保了高效的信号探测。

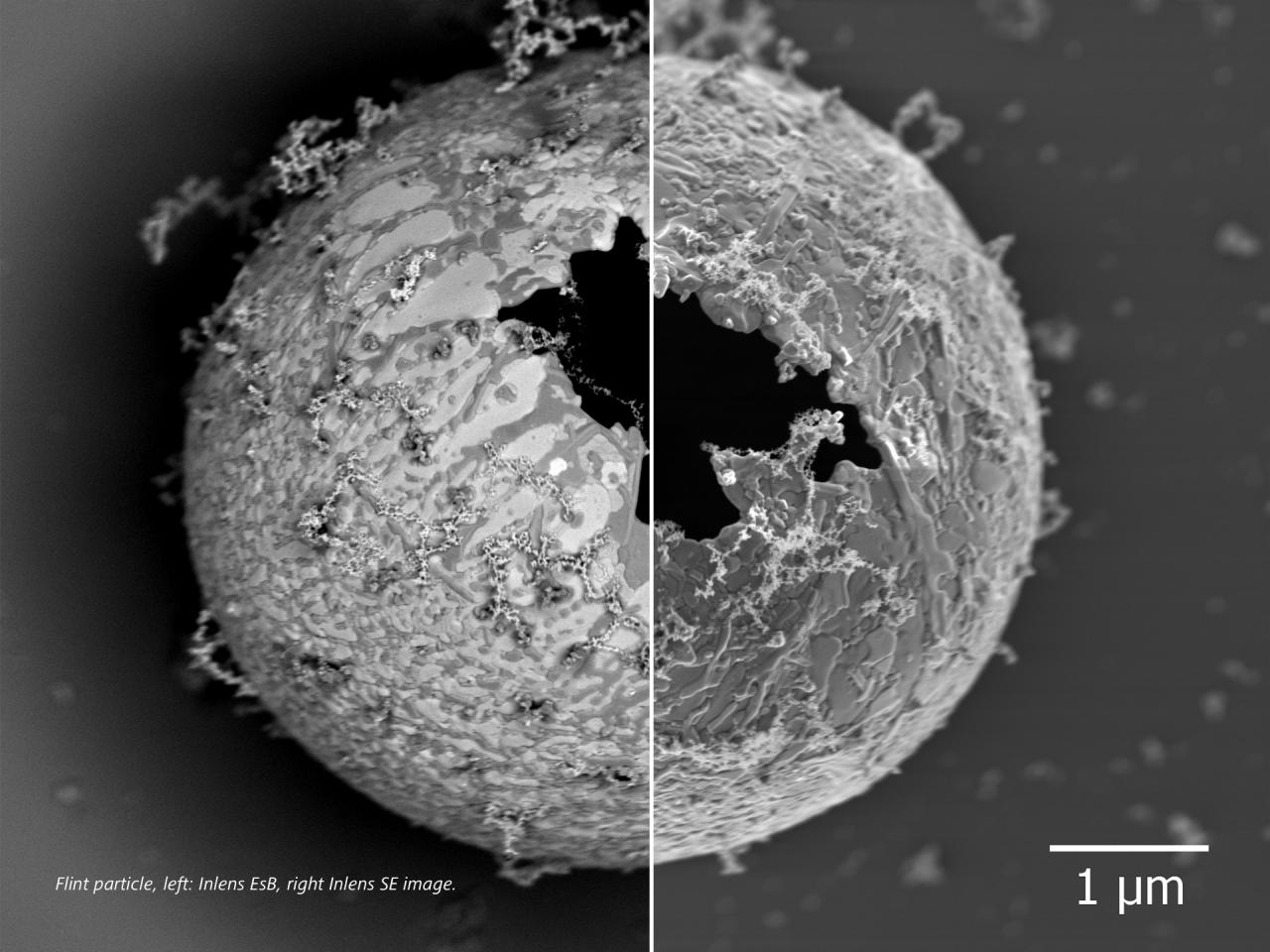

火石颗粒，左：Inlens EsB，右：Inlens SE图像。

针对您的应用，可以有以下优势：

✔ SEM电子束对准可长期保持稳定，改变探针电流和加速电压对系统几乎没有影响。
✔ 几乎无磁场泄露的光学系统可实现无失真高分辨率成像。
✔ 使用Inlens SE探测器，可通过真正的表面敏感性SE 1电子技术生成图像，从而只获得样品最顶层的信息。
✔ 使用Inlens EsB探测器的探测设计理念，在非常低的电压下获得真实的材料成分衬度。
