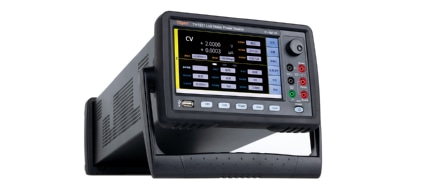

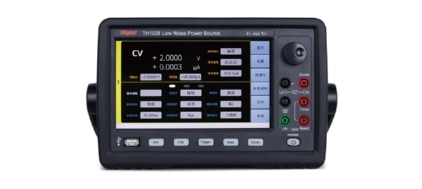

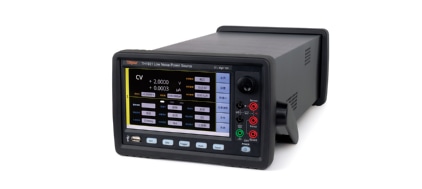

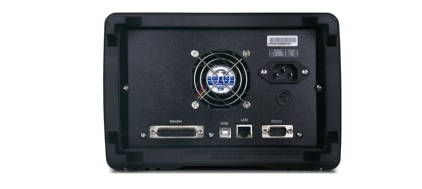

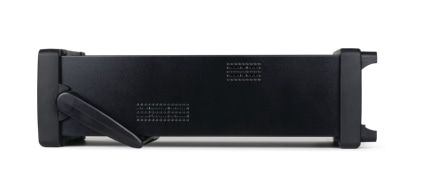

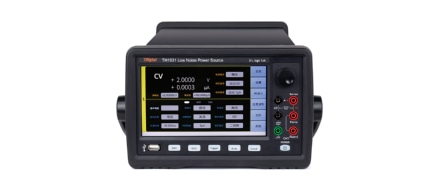

TH1931 低噪声精密电源

产品描述：
TH193X系列为6½位低噪声电源，同时具备测量功能，测量分辨率固定为4½位。仪器通过触摸屏、前面板键和旋钮设定输出电压/电流或测量电压/电流/电阻。支持扫描输出、脉冲输出、任意波形生成、迹线缓冲区、数学表达式和图形绘制。TH193X可作为直流（恒定）电压/电流源、扫描电压/电流源、脉冲发生器、任意波形发生器和万用表。

产品特点产品参数相关产品

产品特点

性能特点

■ 单通道输出及测量

■ 高达±210V直流电压、±3A直流电流/±10.5A脉冲

■ 10fA/0.1μV最小输出分辨率（6 1/2位）

■ 1pA/10μV最小测量分辨率（4 1/2位）

■ 四象限精密电源输出

■ 7寸电容式触摸屏，分辨率800×480

■ Linux操作系统，中英文界面

■ 支持电压、电流、电阻、功率测量

■ 电压源、电流源、电压表、电流表四种基本模式

■ 高达1000000点/秒采样率

■ 支持直流、脉冲、扫描及列表输出

■ 脉冲输出的脉宽最小可达50μs

■ 1mHz-10kHz任意波形生成及列表扫描功能（最小1μs间隔）

■ 灵活的可编程输出电阻功能

■ 数学运算功能、滑动平均滤波功能、偏差扣除功能

■ 14档分选功能，含Grading和Sorting两种模式。

A. 7寸电容式触摸屏、Linux操作系统底层，用户界面友好

由于采用了7寸电容式触摸屏及Linux操作系统底层，因此对于用户而言，不仅可直观的在界面上看到双通道设置及测量参数，而且可用手直接操作，大大提高了设置和测量效率。

B. 四象限输出，6 1/2位输出分辨率

TH193X作为源输出时，可输出如下波形

输出方式	电压	电流	功率
直流或脉冲	210V	0.105A	31.8W
	21V	1.515A
	6V	3.03A
脉冲	200V	1.515A
脉冲	6V	10.5A

使用通道1和2的限值
通道1电压V1	通道2电压V2	电流限值a
0V<\|V1\|≤6V	0V<\|V1\|≤6V	I1+I2≤4A
0V<\|V1\|≤6V	6V<\|V1\|≤21V	I1+I2*1.6≤4A
6V<\|V1\|≤21V	0V<\|V1\|≤6V	I1+I2*0.625≤2.5A
6V<\|V1\|≤21V	6V<\|V1\|≤21V	I1+I2≤2.5A
※注意：I1：通道1电流，I2：通道2电流

在设定时，支持6 1/2位编程分辨率

C. 多种源输出模式

TH193X作为源输出时，可输出如下波形

1）直流源输出

此时作为恒压源（CV）或恒流源（CC）输出，可同时测量两个参数，测量参数类型可为：VOLTs(V)电压、AMPs(I)电流、OHMs(R)电阻和WATTs(P)功率.

2）脉冲源输出

此时作为脉冲源（电压或电流）输出，红色框中图示输出状态，可设置脉冲源不同参数，以控制脉冲输出或测量定时。

3）扫描输出

此时作为扫描源输出（电压或电流），红框图示扫描源输出状态，扫描同时可对每个步骤进行测量，扫描方式分以下八种方式：

4）列表扫描输出

可在界面直接按“编辑”，在输入窗口编辑好文件后运行，可以保存文件后直接调用波形文件，加载后按预先设定波形输出，并按每个输出值测量电压或电流。

此时作为列表扫描输出（电压或电流），红框图示扫描源输出状态。

D. 任意波形输出功能

TH193X系列低噪声精密电源支持任意波输出，仪器内置正弦波、方波、三角波、阶梯波、斜波、指数波及用户自定义波形等7种波形模型，可直接调用波形并编辑后直接运行输出，方便快捷。

产品参数

产品型号			TH1931	TH1932
显示
显示器			7寸电容式触摸彩色LCD显示器，分辨率800×480
关键指标
通道数			1	2
输出	电压		±210V
	电流	直流	±3.03A
		脉冲	±10.5A
电源	位数	位数	6 1/2
	分辨率	电压	0.1μV
		电流	0.01pA
测量	位数	位数	4 1/2
	分辨率	电压	10μV
		电流	1pA
电压量程			0.2V-200V
