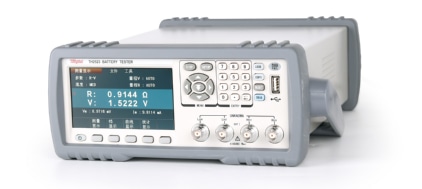

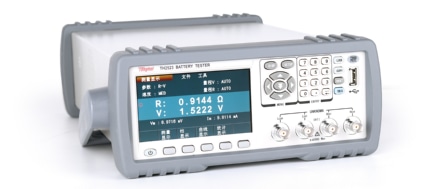

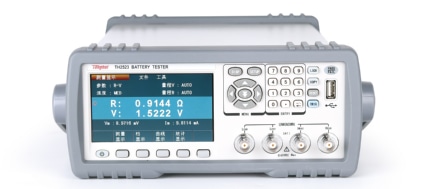

TH2523 交流低电阻测试仪

产品描述：
同惠电子凭借其在阻抗测试领域深厚的技术积淀和广泛的市场调研，推出了彩色液晶显示的电池测试仪器---TH2523电池测试仪。其卓越的性能、便捷的操作、精美的外观足以媲美任何竞争产品。

产品特点产品参数相关产品

产品特点

随着消费电子产品的崛起，智能手机、家电、电动汽车和电动车等层出不穷，但这些产品都需要电池才能正常工作，是否能够快速准确的检测出电池性能的优劣将会直接影响到产品的性能。

同惠电子凭借其在阻抗测试领域深厚的技术积淀和广泛的市场调研，推出了彩色液晶显示的电池测试仪器---TH2523电池测试仪。其卓越的性能、便捷的操作、精美的外观足以媲美任何竞争产品。

·采用1kHz频率的测试恒流源，很好的消除了热电势对被测元件接触的影响而引起的潜在误差。

·高达300V(TH2523A)最大测试电压能满足高压电池的需求。

·0.1%的基本电阻测量准确度，30mΩ-3000Ω的量程能够覆盖到大部分大型的电池组到纽扣电池的电阻测试要求，更能满足一些趋向大型化、低阻化的锂电池。

·最快测试速度更是能达到20ms/次左右。

·能够满足一般元件的交流低电阻测量要求。

·TH2523提供了几乎所有主流的接口功能，可方便的与PC进行数据通讯和远程控制。

性能特点

■ 阻抗范围：1uΩ - 3.5kΩ
■ 阻抗精度：0.1%，阻抗分辨率：1uΩ
■ 最大输入电压：65V

■ 电压精度：0.05%，电压分辨率：100uV

■ 测试速度：50次/秒
■ 1kHz交流恒流源测试
■ R，V，L，Z，θ等多种测试功能组合

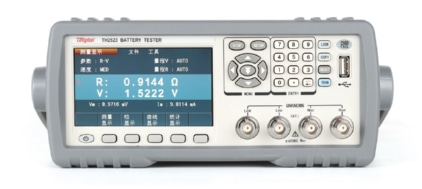

■ 24位色4.3英寸彩色液晶屏，分辨率480×272）
■ 直读值与百分比误差显示
■ V，I测试信号电平监视功能
■ 图形扫描分析功能，为电池的放电过程分析提供参考
■ 10档档比较功能，上超，下超，合格以及讯响功能
■ 统计功能，提供CpK，Cp等统计量
■ 100组仪器文件可供存储和加载
■ 屏幕信息储存于U盘
■ 可通过USB HOST自动升级仪器操作软件
■ 中英文可选操作界面
■ 脚控开关触发功能
■ Handler接口用于实现联机操作

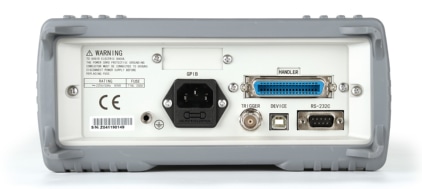

■ RS232、USB HOST、USB Device、GPIB（选件），可方便与 PC 进行数据通讯以及对仪器的远程控制

应用

■ 用于纽扣电池及其电池组等的快速测量

■ 用于智能手机、家用电器、电动汽车以及电动自行车等的电池测量

■ 用于高电压电池的测量

■ 用于早期电池开发研究的测量

■ 各种接触电阻的测量

■ 各种电池的劣化情况测定及寿命评估

■ UPS在线检测

■ 超级电容等效电阻 (ESR)的测量

产品参数

型号		TH2523	TH2523A
显示	显示器	4.3英寸480x272 24位色TFT显示器
	显示位数	R:慢速 5位，显示数字 35000；快速，显示数字3500 V:慢速5位(TH2523A:4位)，显示数字35000；快速，显示数字3500
测量参数		R,V,R-V,Z-θ°,Z-θr, L-Q,L-R,R-X,R-Q
基本准确度		R:0.1%，V:0.05%
测试信号源	频率	1kHz ±0.2Hz 正弦波
	恒定电流	100mA/10mA/1mA/100uA/10uA
测量显示范围	电阻R/阻抗Z/电抗X	1uΩ—3.5kΩ
	直流电压V	100uV—65V	100uV—350V
	电感L	0.2nH-1H
	品质因数Q	0.001—9999.9
	相位角θd(deg)	-179.99—179.99
	相位角θd(rad)	-3.1416—3.1416
数学运算		直读，ΔABS, Δ%
量程	交流电阻R	30mΩ/300mΩ/3Ω/30Ω/300Ω/3kΩ
	直流电压V	6V/60V	30V/300V
输入电压		65V	350V
