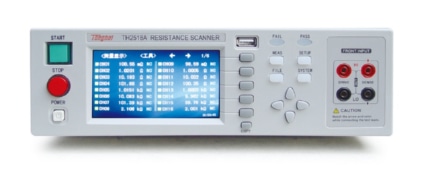

TH2518A 电阻/温度扫描测试仪

产品描述：
同惠TH2518系列电阻/温度扫描仪模拟测试扫描单元采用同步插卡式的设计理念，可支持的插卡板测试单元可达6个，且在插卡板之间实现同步测量，大大提高扫描测量速度。每块测量板内包含16个测试端，测试端的组合支持用户可自由编程，最高可配置高达90路电阻/温度扫描测量通道，每通道测量可单独设计分选比较边界以及输出比较分选信号。温度测量的采样方式可配置为PT500铂电阻、PT100铂电阻、模拟电压输入三种方式以适用不同的应用场合。0.05%的最高电阻精度，在200mΩ量程下，电阻分辨率更是达到了10uΩ的水准，测试扫描范围从10uΩ到200kΩ。仪器的温度补偿和温度转换功能使产品的测试免除环境温度的影响，可输出整机级、板级以及各通道的比较分选结果，使您的测试和数据分析处理、产品的分拣工作更加轻松。标配的RS232、USB HOST、USB Device和HANDLER接口既方便您测量数据的快速保存，又方便您远程的掌控仪器。带触摸功能的24位色、分辨率为480×272的彩色液晶屏，给您的测量操作带来不一样的感觉！

产品特点产品参数相关产品

产品特点

■ 电阻范围：10uΩ - 200kΩ

■ 电阻精度：0.05%，电阻分辨率：10uΩ

■ 测试速度可达600次/秒

■ 15通道/单元，6单元同步测量，90路电阻单机或扫描测试

■ 扫描测试通路采用的测试端可编程

■ 每个测试单元可自由插拔

■ 一键截屏功能

■ 数据记录功能

■ 可通过USB HOST自动升级仪器操作软件

■ 中英文可选操作界面

■ Handler接口用于实现联机操作

■ 可输出通道级、板级、整机级的比较分选结果（超限，合格以及讯响）

产品参数

型号	TH2518A
测量参数	直流电阻
电阻测试范围	10uΩ-200kΩ
电阻基本测试精度	0.05%
电阻量程	自动和手动(200mΩ,2Ω,20Ω,200Ω,2kΩ,20kΩ,200kΩ)
测量模式	单机、扫描
每路测试参数	电阻
扫描路数	15路/卡，可插6卡及90路，卡内通道为扫描测试，测试卡之间为同步测试
测试通道的测试端选择	通道间任意配置（可编程）
测试电流	≤100mA
单板测量速度	100次/秒、40次/秒、2次/秒
6板等效测试速度	600次/秒、240次/秒、12次/秒
显示器	真彩4.3寸LCD显示
显示结果	同时显示16路测试结果，支持翻页
短路清0校正	对所有通道支持全量程内短路清零
比较器	各测试通道单独设置比较边界
极限模式	ABSDev、ABS、%
触发方式	自动触发、手动触发、总线触发、Handler触发、脚踏开关触发

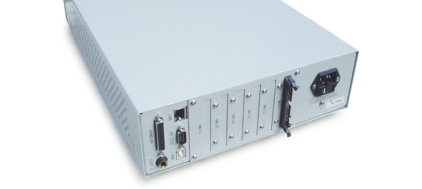

接口	LAN、USB DEVICE、USB HOST、RS232C、Handler 、脚踏开关
测试端	四端测试
电源要求	电压：90-125V，190-250V频率：50Hz、60Hz功率：最大30VA
