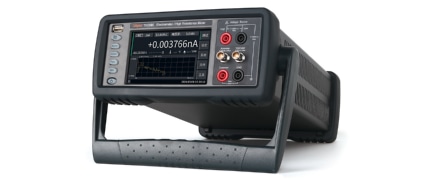

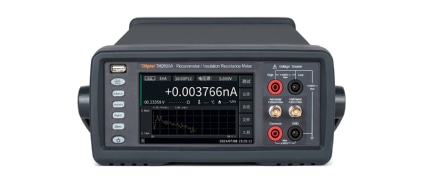

TH2690A 高阻计

产品描述：

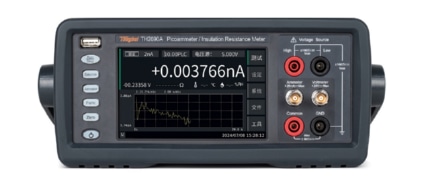

TH2690系列飞安表/皮安表/静电计/高阻计提供了行业领先的测量功能。飞安表/静电计具有0.01fA(10-17A)最小电流分辨率，可满足大部分场景的微弱电流测量需求。高阻计内置的1000V电压源支持测量高达1000PΩ(1018Ω)的电阻。

产品特点 产品参数 相关产品

产品特点

性能特点

■ 6½位测量分辨率

■ 5.0寸电容式触摸屏

■ 电流分辨率达0.01fA(10-17A)

■ 测量电阻高达1000PΩ(1018Ω)

■ 内置电压源：±1000V，分辨率：1mV

■ 支持电压测量达20V

■ 低至2nC量程的电荷测量

■ 温度和湿度测量

■ 四种测量模式：高阻仪、电压表、电流表、静电计

■ 独立的电流和电压测量

■ 输入阻抗>200TΩ

■ 电流量程：2pA-20mA，电流分辨率达0.01fA(10-17A)

■ 电流量程内的内阻压降＜20μV

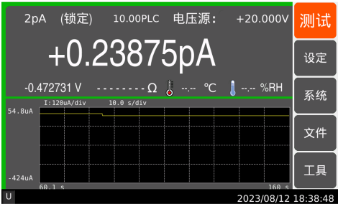

■ 时域视图，捕获瞬态信号效应和选择指定测量数据

■ 支持数据记录

■ 配置专用屏蔽测试盒



1.0.01fA的电流测量分辨率

在研究材料特性或判定器件性能时，经常需要测量fA/PΩ等极限电流、电阻，而传统的数字万用表（DMM）无法达到，TH2690系列飞安表/静电计提供了行业领先的0.01fA电流测量分辨率及1000PΩ电阻测量，实现了材料测量，可满足现在及将来的测量需求。





2.10,000读数/秒的数据读取速率

测量速度一般由积分设置中的积分周期决定，积分周期通常为工频周期(PLC)的整数倍。在能够提供充足的平均次数来避免工频噪声对测量的影响的前提下，积分周期显然越短越好。

由于传统仪器的读取速率相对缓慢，无法捕获到快速瞬态信号。TH2690系列数据读取速率可达10,000读数/秒，可捕获到更精细的被测器件响应。


3.统计图显示

TH2690系列可以将测试结果在主界面以图形方式实时地显示，展示被测件（DUT）的动态特性。图形分曲线图和直方图两种。

下图为设置界面





1） 曲线图(时基视图)显示

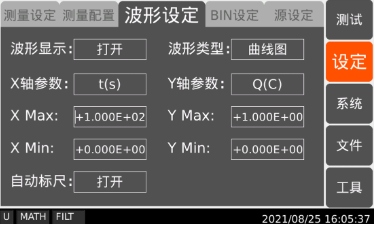

TH2690可以便捷地绘制多种曲线图，包括I-t、V-t、R-t、Q-t和I-R等(特定的图形显示功能取决于所使用的产品型号)。进行敏感测量时，这种强大且全面的图形显示能力可使您更容易地获取有价值的数据。

2） 直方图显示

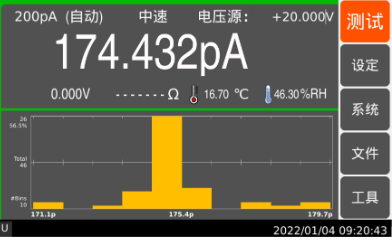

任何测量环境中都会存在一定的噪声波动，因此低电平测量数据都会带有一定的统计不确定性。传统的处理方法是在测量结束后绘制直方图对测量数据进行评估(通常在电脑上)。然而，如果您需要执行多次测量和测试设置调试周期，这个过程将会变得冗长。

TH2690系列具有实时的、自动标尺的直方图显示功能，使您能及时调试测量设置而无需在测量后再进行数据处理。直方图显示于测量数据之下，方便您对比直方图上的累积数据与实时测量数据。




4.扫描输出

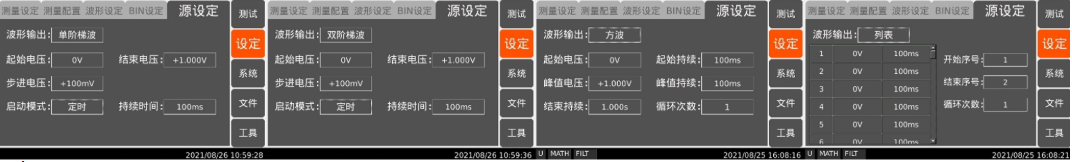

TH2690可以设定输出单阶梯波、双阶梯波、方波以及自定义列表输出。点击设定-源设定选项卡进行设定。设定界面分别如下：




5.分选功能

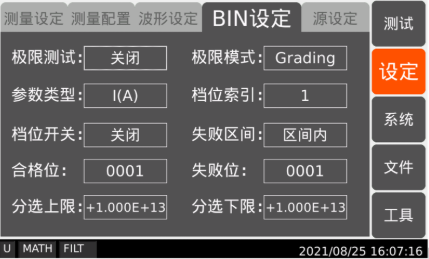

TH2690可以对测试结果进行判定分选。有分级（Grading）和分类（Sorting）两种模式可选，可设置7个判定条件。设定界面如右图：

其中分级（Grading）模式是指执行极限判定直到遇到失败跳出，输出当前失败位，否则继续下一个极限判定，若全部合格，则输出最后一个合格位。

分类（Sorting）模式是指执行极限判定直到遇到合格跳出，输出当前合格位，否则继续下一个极限判定，若全部失败，则输出一个失败位。

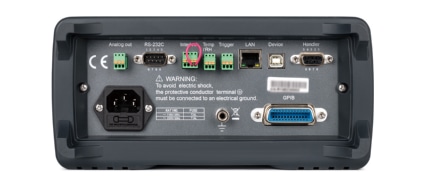

6.HANDLER接口定义

1,2,3为信号输入脚，对应上图IN1，IN2，IN3。可以改变信号定义。

4,5,6,7为信号输出脚，对应上图OUT4，OUT5，OUT6，OUT7。可以改变信号输出模式。



产品参数


快速选型

TH2690

TH2690A

TH2690H

TH2691

TH2691A

TH2691H

测量分辨

6½位

电流分辨率

0.1fA

0.01pA

0.01fA

0.1fA

0.01pA

0.01fA

电阻

100PΩ

1PΩ

1000PΩ

-

-

-

电荷测量

1fC-2μC

-

1fC-2μC

-

-

-

温湿度测量

√

-

√

-

-

-

电压源

±1000V

-

-

-

电压分辨率

1μV

-

-

-
