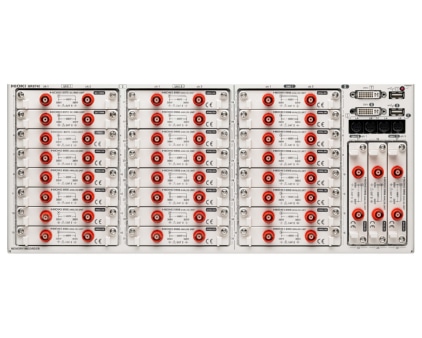

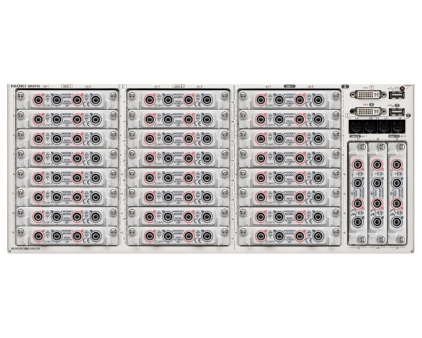

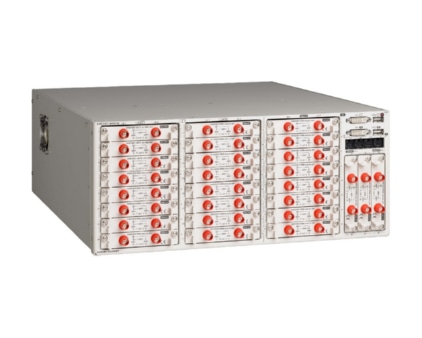

存储记录仪MR8740，MR8741

产品描述：
高速测量绝缘输入 MR8740:54ch/MR8741:16ch 用于测量系统中(机架安装型)

产品特点产品参数相关产品

产品特点

● 24bit高分辨率的数字电压表单元MR8990新上市！不需要扫描仪即可实现高速高精度测量。

● 适用于多通道的测试（MR8740：54ch，MR8741：16ch）
● 绝缘输入（各输入通道间、外壳间绝缘：对地最大额定电压AC、DC300V）
● 高速采样（最大20MS/s，54ch型最大32ch同时采样）
● 适合组装在机架中（高4U·180mm以内，无显示屏，长方形）
● 通过LAN通讯进行远程测量（数据传输至内存，在远离测量处的地方进行计算机操作）

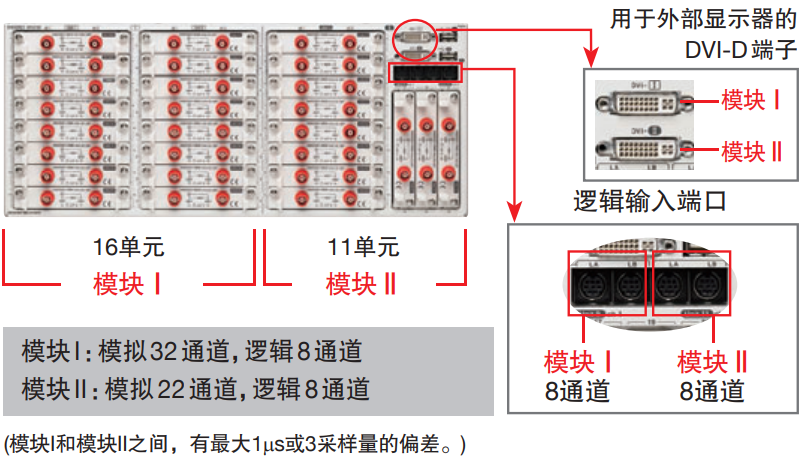

对应最多54通道测量

模块间的触发同步可ON/OFF

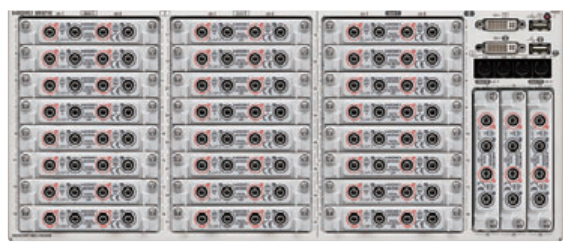

多通道数字万用表示例(仅DCV)

将台式DMM替换为DVM单元，可削减测量仪器的成本。而且无需控制多台仪器，简化了系统。

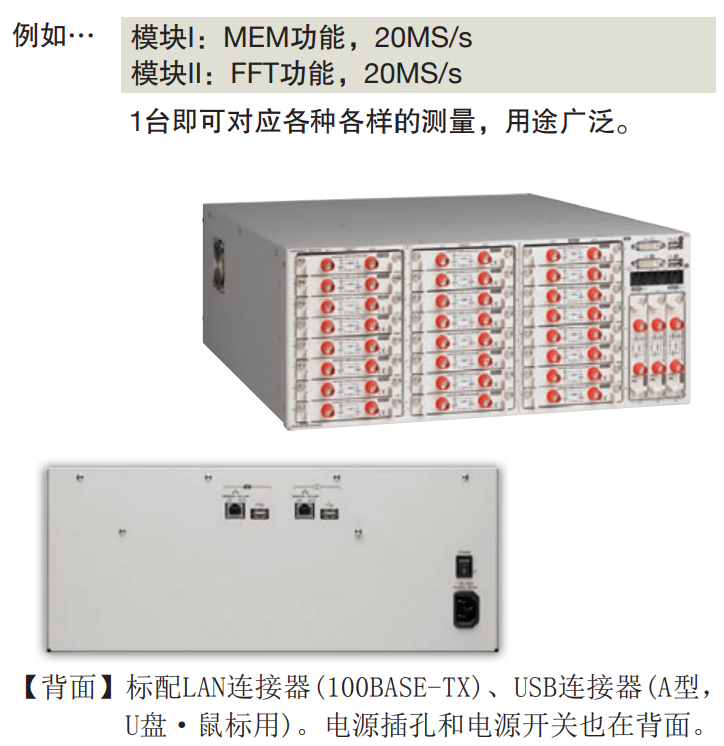

各个模块的动作是独立的可进行不同功能的测量

模块I(32通道)和模块II(22通道)是分别独立进行测量的，因此功能或采样速度可按各个模块分别进行设置。测量开始等操作是各模块分别进行的。另外，测量数据的文件也是按各模块分开的。

作为多通道的波形判断器

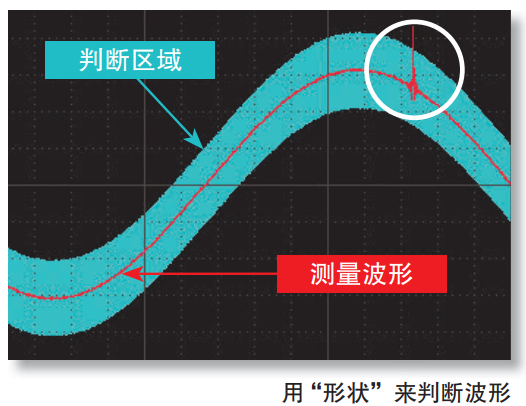

通过高速采样可以进行波形判断

即使是难以判断合格与否的信号波形，如果使用波形判断功能来监视【是否超过规定的区域边线】，就能进行简单的判断。能够以20MS/s高速且多通道来判断波形。在维护保养或生产线上，能够立即进行合格与否的判断。

在低于100ms/div的时间轴量程下，能够在取得波形的同时进行判断，因此能够在检查不良时马上进行对应。如果应用在生产线上，在发生异常时能够立即停止产线。

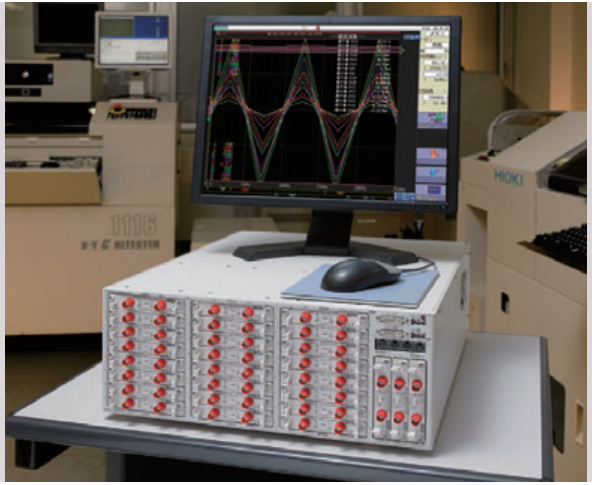

不使用电脑也可测量

在M R8740/M R8741上连接显示器和鼠标，即可进行波形显示以及鼠标操作。

屏幕的显示画面与存储记录仪MR8847系列的显示器相同。以接近按键操作的感觉使用鼠标进行操作·设置。(显示器·鼠标请用户自行准备)

产品参数

型号	MR8740	MR8741
通道数	[模块I：模拟单元16个]模拟32ch+逻辑标准8ch~ [模块I：模拟单元13个+逻辑单元3个]模拟26ch+逻辑56ch（逻辑标准8ch+逻辑单元48ch） [模块II：模拟单元11个]模拟22ch+逻辑标准8ch~ [模块II：模拟单元8个+逻辑单元3个]模拟16ch+逻辑56ch（逻辑标准8ch+逻辑单元48ch） ※ 模块I和模块II的2个模块构成 ※ 模块I和模块II通过同步触发同时开始（内部设置）	[模拟单元8个]模拟16ch+逻辑标准16ch~ [模拟单元5个+逻辑单元3个]模拟10ch+逻辑64ch（逻辑标准16ch+逻辑单元48ch）
	※模拟单元的通道间和主机间绝缘，所有逻辑单元的通道和标准逻辑端口的通道和主机共地
测量量程 (20div满量程)	5mV~20V/div，12档量程，分辨率：量程的1/100 (使用8966时) 5mV~50V/div，5档量程，分辨率：量程的1/50000 (使用MR8990时)
最大输入电压	DC 400V（使用8966时，输入端口间的安全电压）
对地最大额定电压	AC，DC300V（输入和主机间绝缘，输入通道~外壳间，各输入通道间的上限电压）
频率特性	使用8966时：DC~5MHz (-3dB)
时间轴 (存储时)	5μs~5min/div，26档量程，时间轴分辨率100点/div，时间轴放大：×2~×10的3段，缩小：1/2~1/20,000的13段
测量功能	存储（高速记录），FFT
存储容量	16MW/ch（固定），共864MW	16MW/ch（固定），共256MW
外部存储	U盘（USB2.0）
显示部分	无（数字DVI端口，各模块1个，800× 600点）	无（数字DVI端口1个，800× 600点）
