]存储记录仪MR8740T_数据采集存储设备_通用测试仪器_产品中心

● 模拟108ch~模拟96ch+逻辑48ch输入
● 媒介保存所需时间最短是原来的1/100
● 20MS/s所有通道同时采样
● 模拟所有通道绝缘输入，实现安全测量
● 支持4K监视器，无需重叠即可显示多通道波形
● 1单元可4ch输入（4ch模拟单元U8975、4chDVM单元U8991）
● 可以产生恒压、恒流、模拟电阻（VIR发生单元U8794）

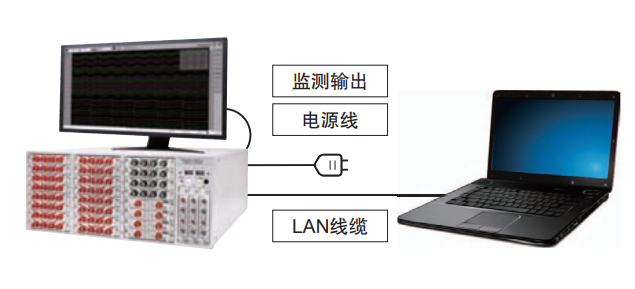

紧凑型主机测量Max.108ch

多通道节省空间

MR8740T在保持原有机型尺寸不变的前提下，扩容2倍最多可测量108 通道。1台即可对应随着高性能化检查点增加的ECU电路板检查。适用于检查系统空间有限的用户。

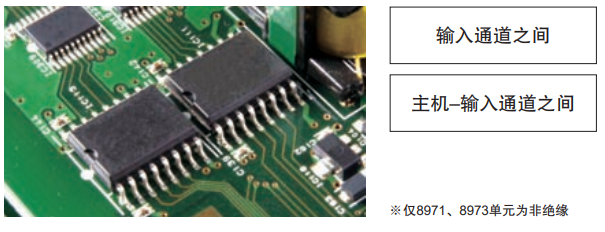

防止故障的绝缘设计

所有通道绝缘输入

因为所有通道绝缘，所以连接的被测物不受干扰，也不会因为对地的电位差产生不良影响。除此之外，还能有效防止由于错误配线或电路板短路导致的过电压•过电流输入所引起的故障。

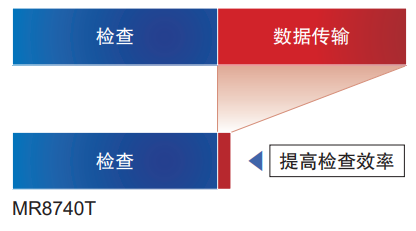

检查数据传输时间近乎为零

将检查中的死区时间最小化

在检查中，以往在测量结束之后，数据保存• 数据传输需要花费时间，进行下一项检查前的死区时间较长，占检查时间的很大部分。而 MR8740T大幅缩短了运算时间、数据保存时间，旨在将检查中的死区时间最小化。

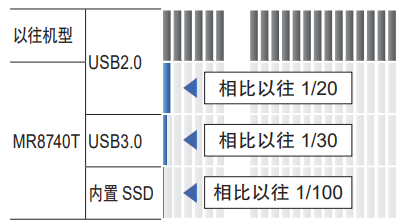

记录数据保存时间缩减至1/100

将数据保存所需时间最小化

MR8740T在采用最新接口的同时，通过内部处理高速化来缩短测量数据保存到媒介的时间。例如，过去要花费10分钟的保存现在缩短至6 秒。不会再有等待数据保存的烦恼，大大提高了工作效率。

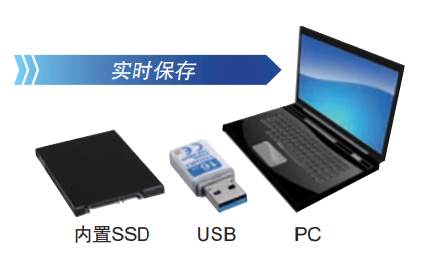

实时保存

测量的同时保存数据

高速数据传输功能搭配高速数据保存功能，能够在测量同时将数据实时保存至存储媒介。例如，实时保存至内置SSD的情况，如果是1MS/ s速度则能够实时保存64ch的数据量。

产品参数

输入单元数	最大27个插槽
通道数	模拟最大108ch (使用U8975时), 或模拟96ch + 逻辑48ch (使用U8975+8973时) 模拟最大54ch (使用8966时), 或模拟48ch+逻辑48ch (使用8966+8973时) ※8973逻辑单元的插槽限制为25～27限定, 最多3个单元 ※模拟单元的通道间和主机之间都绝缘，逻辑单元的通道之间都和主机共地
测量量程	100mV〜400V, 12档量程, 分辨率: 量程的1/2000 (使用8966时) 4V〜200Ｖ, 6档量程, 分辨率: 量程的1/32000 (使用U8975时) 100mV〜1000V, 5档量程, 分辨率: 量程的1/1000000 (使用MR8990时) 1V, 10V, 100V, 3档量程, 分辨率: 量程的1/1000000 (使用U8991时)
最大输入电压	DC 400V (使用8966时, 外加在输入端口间也不会损坏的上限电压)
对地间最大额定电压	AC, DC 300V (输入和主机之间绝缘，外加在输入通道〜外壳之间、各输入通道之间也不会损坏的上限电压)
频率特性	使用8966时: DC〜5MHz (-3dB)
最高采样速度	20MS/s 所有通道同时, 外部采样率10MS/s
测量功能	存储记录
内存容量	1GW 16MW/ch (使用8966时),　8MW/ch (使用U8975或MR8990时), 4MW/ch (使用U8991时)
内置存储设备	SSD 480GB
外部存储设备	USB存储×8
监视器输出	VGA, HDMI, DisplayPort 推荐分辨率 1920×1080 dot以上
外部接口	[LAN] 1000BASE-T、100BASE-TX, 10BASE-TX (2port) [USB] USB3.0 ×4, USB2.0 ×4
电源	AC100〜240 V, 50/60 Hz (400 VA max.)
体积及重量	426W × 177H × 505D mm, 14.0 kg (仅限主机)
附件	电源线×1, 快速测量指南×1, 使用上的注意事项×1, 应用软件光盘(CD-R) ×1, 使用说明书详细篇(CD-R) ×1, 空白面板（仅限空白插槽）, 机架安装支架
