存储记录仪MR6000

产品描述：
超大触摸屏，随心所欲，直观操作。不仅绝缘测量，同时200MS/s高速测量（使用高速模拟单元U8976时）。大幅缩短存储时间，愉快、无压力地进行测试。高速实时保存，一边测量，一边保存。

产品特点产品参数相关产品

产品特点

可愉快、自由使用的存储记录仪

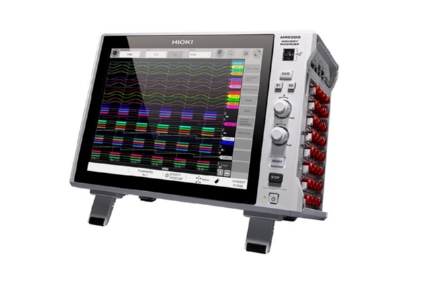

采用12.1英寸电容式触控面板。实现得心应手的顺畅直观的操作体验。直接点击选择设置项目，想看的画面可直接用手指拉伸放大。

搭载了能从庞大测量数据中轻松搜索想查看的波形的“波形搜索功能”。会在测量的所有数据中自动搜索异常波形。

高速200MS/s绝缘测量·同时采样

明察秋毫的、有绝对优势的采样速度。
“高速模拟单元U8976”实现了存储记录仪系列史上最高的采样速度，可进行200MS/s的绝缘测量，同时进行各通道采样。

不错过任何瞬间的压倒性采样速度。

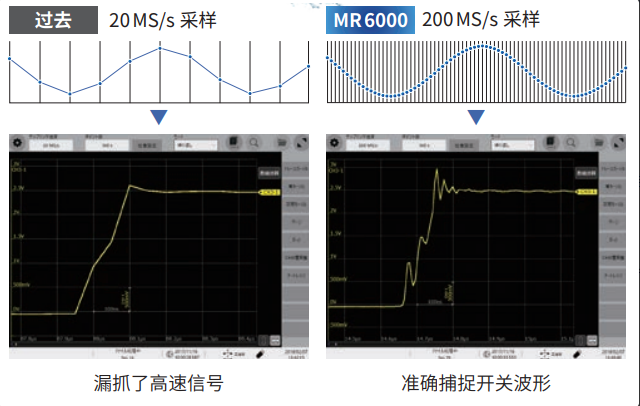

准确捕捉高开关频率的频带和绝缘性能

在要求高效化的变频器评估试验或电源设计的评价中，需要准确的捕捉开关频率。MR6000不仅能够保持200MS/s的高速采样速度，而且实现了通道之间绝缘和DC400V直接输入。此外，实现了流畅的操作性，轻弹光标后能轻松读取轨迹值。

通过绝缘设备实现绝缘输入

模拟输入单元之间以及输入单元与主机之间都绝缘。
因此，和示波器不同，能够无视电位差而进行测量。

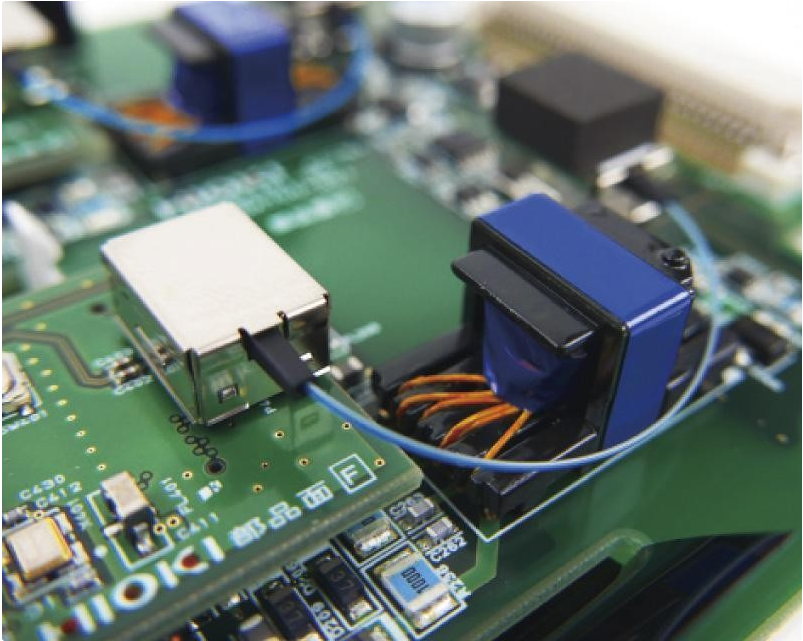

◁Opto-isolator:光电耦合元件（高速模拟单元U8976）

数据传输速度是以往32倍

存储记录仪MR6000搭载了最新接口，将向存储媒介的数据传输速度最高提升至旧机型的32倍。因此缩短了所测波形的数据保存至存储媒介的时间，实现了测量效率的提高。另外，旧机型能够以1MS/s进行1ch的传输，而MR6000可以实现32ch的传输。（※和我司存储记录仪系列比较 ※根据测量条件的不同而不同）

长时间记录 x 高速采样 x 多通道

通过使用实时保存功能，无需依靠内存容量也能控制可测量时间。长时间记录时推荐使用大容量的SSD单元和HD单元。

另外，使用易于交换数据的U盘或SD卡等也可以。所有的现象都能进行高速采样并且长时间记录。

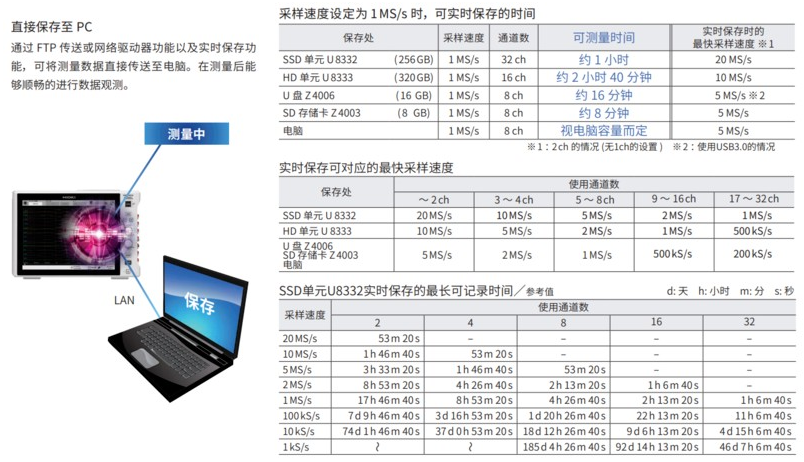

《直接保存至 PC》
通过FTP发送功能或网络驱动器功能以及实时保存功能，可将测量数据直接传送至电脑。在测量后能够顺畅的进行数据观测。

产品参数

	MR6000	MR6000-01
附加功能	-	实时波形运算、数字滤波功能
输入单元数	最大8单元
通道数	模拟最大32ch（使用U8975时），或逻辑128ch（使用8973时）
测量量程	100mV-400V f.s., 12档量程，分辨率：量程的1/1600（使用U8976时） 4 V - 200 V f.s., 6档量程，分辨率：量程的1/32000 （使用U8975时） 200 mV/div-50 V/div (模式DC), 8档量程；500 mV/div-50 V/div (模式RMS), 7档量程，分辨率：1/1600（使用U8974时）
最大输入电压	DC 400V (使用U8976时), DC 200V (使用U8975时)，DC 1000 V/AC 700 V（使用U8974时）
频率特性	DC - 30MHz (使用U8976时), DC - 2MHz (使用U8975时)，DC～100 kHz (-3dB)（使用U8974时）
最高采样速度	200MS/s 所有通道同时 (使用U8976时), 外部采样率10MS/s
记录方式	Nomal: 通常的波形记录 Envelope: 记录每个一定时间内的最大值和最小值
内存容量	1GW
外部存储设备	SD存储卡×1，U盘×1，内置SSD/HDD×1，FTP传输（通过网线到PC）※存储媒介仅限于原装选件
显示部分	12.1英寸XGA-TFT彩色液晶屏（1024 × 768点）
外部接口	LAN, USB, SD, SATA, MONITOR
电源	AC 100〜240V, 50/60Hz,, 300 VA Max.
体积及重量	353W × 235H × 154.8Dmm, 6.5kg (仅主机）
附件	电源线 ×1, 快速测量手册 ×1, 使用上的注意事项 ×1, 应用软件×1, 使用说明书（详细篇） ×1,使用说明书(运算篇) ×1, 空白面板(仅空白插槽)
