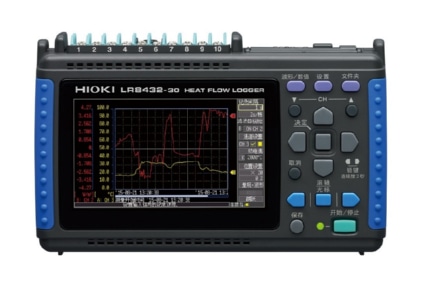

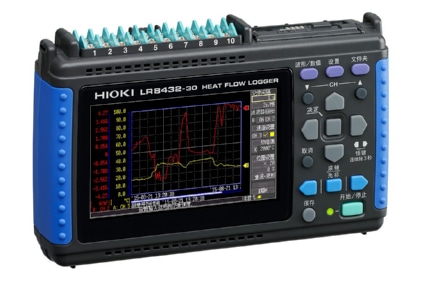

热流数据采集仪LR8432

产品描述：
10ch绝缘输入通过热流量传感器测量热量和流向最高采样率10ms 实时记录至CF卡或U盘中

产品特点产品参数相关产品

产品特点

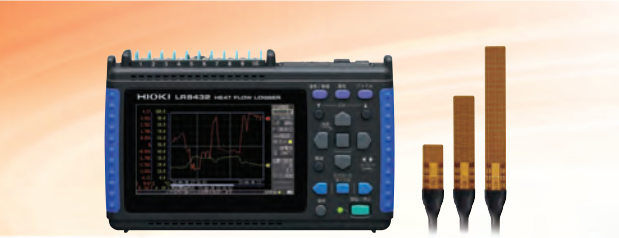

● 使用热流传感器测量热量和热流情况

● 简单分析温度、热流

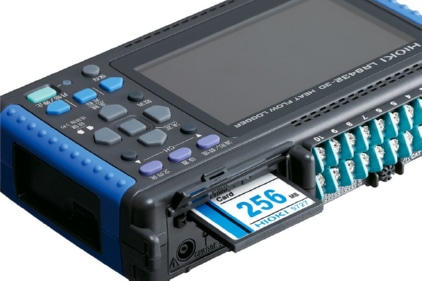

● U盘记录测量数据，轻松传输至PC。长时间记录时使用可靠性更高的CF卡记录

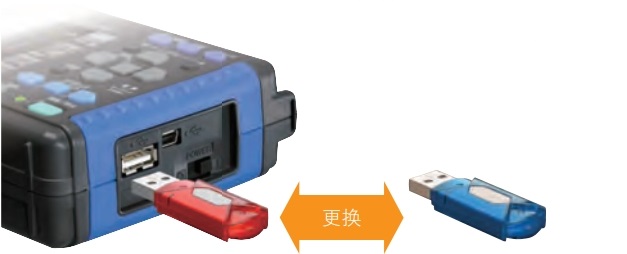

● 实时记录中可更换存储媒介
● 模拟输入10ch绝缘
● 所有通道可达最高10ms采样率
● 通过较难受到干扰影响的测量电路提高抗干扰性

● 方便携带的轻巧机身，高清晰度的宽幅液晶屏

微量热流也能测量高灵敏度10mV f.s.

还能准确/可靠地测量温度变化的狭小处和高隔热材料之间的隔热评估。

按照不同时间区分并保存需要的信息

通过分区运算，算出每个分段时间(分单位)的平均值、最大值等，并进行保存。

微信截图_20241209192340

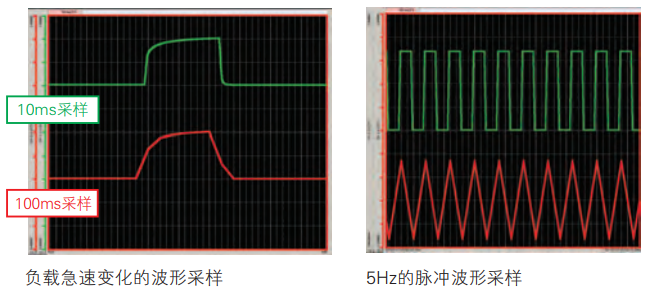

所有通道 10ms的高速采样

EV、HV、PHV等电子化的汽车开发中，需要测量负载的急速变化情况，因此多通道10ms的采样能力是非常必要的。可以追踪到以往 100ms采样无法捕捉到的波形。

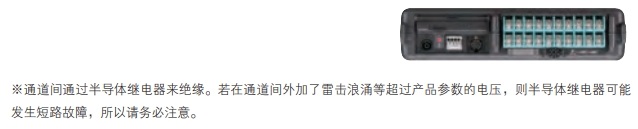

通道间的影响较小模拟10ch绝缘输入

还能安心的测量电位不同的被测物的温度。即便同时测量电压、热电偶和电压输入等也不会有被干扰或者触电的危险。脉冲输入 4ch能累积转数脉冲，并测量转速。

微信截图_20241209192436

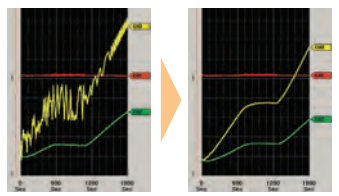

抗干扰能力强的测量电路

减少了以往较难去除的，如变频器机器的开关干扰和50/ 60Hz的交流声带来的影响。

产品参数

热测量特化功能	■简单的缩放设置：直接输入热流传感器的敏感度 ■运算：便于热流测量的波形运算（单纯平均、移动平均、累积、热贯流率），根据数值运算的累积等
模拟输入	[通道数]模拟10ch扫频绝缘输入（2极M3螺丝固定端子板） [电压测量范围] ±10 mV～±60 V, 1-5V, 最高分辨率 500 nV [热电偶测量范围] -200℃ ～1800℃ (根据所用传感器不同而不同), 热电偶 (K, J, E, T, N, R, S, B), 最高分辨率 0.1℃ [热电阻]无[湿度]功能 [最大输入电压] DC 60 V [通道间最大电压][对地最大额定电压] AC 30 Vrms, DC 60 V (外加在输入通道-外壳间, 各通道之间也不会损坏的上限电压)
脉冲输入	[通道数]脉冲输入4ch（脉冲输入专用连接器，和主机共地） [脉冲累积] 0～1000M (count) (无电压a接点, 开路集电极或电压输入), 最高分辨率1 (count) [转数变化] 0～5000/n (转/秒), 分辨率 1/n (转/秒) ※n按照每1转的脉冲数1～1000 [最大输入电压] DC 0～10 V [通道间最大电压][对地最大额定电压]非绝缘
记录间隔	10ms～1小时，19种设置（每个记录间隔都会高速扫描所有输入通道）
数据滤波器	OFF/50Hz/60Hz (自动设置截断频率)
存储容量	内存3.5MW，CF卡/U盘（仅保证HIOKI原装CF卡的正常操作）
外部接口	U盘：USB2.0系列迷你B×1，功能：通过计算机控制，将CF卡内的数据传输至计算机中（U盘内的数据不能通过USB通讯传输至计算机中）可复制CF卡/U盘的存储驱动器
显示屏	4.3英寸WQVGA-TFT彩色液晶（480 × 272点）
功能	实时保存至CF卡/U盘中，数值运算等
电源	[AC适配器]Z1005（AC100~240V，50/60Hz），最大30VA（含AC适配器），最大10VA（仅限主机） [电池组]9780/连续使用时间：2.5h（25℃参考值），最大3VA [外部电源]DC10~16V，最大10VA（连接线请咨询，配线3m以下）
体积及重量	176W × 101H × 41Dmm, 550g（未安装电池组9780时）
附件	测量指南×1，CD-R（数据采集应用软件 Logger Utility，使用说明书PDF）×1，USB连接线×1，AC适配器Z1005×1
