产品描述：

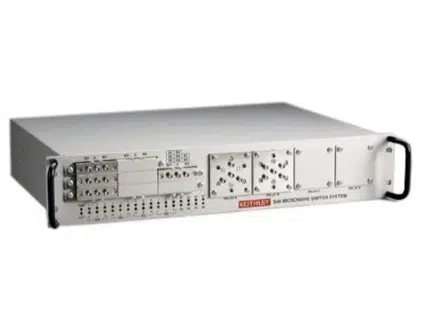

S46 和 S46T 微波开关系统用于简化测试各种射频和电信产品及设备所需的自动开关。 S46 可以在一个小至 2U 高（3.5 英寸）全机架机箱的机箱中控制 32 个继电器触点。如果您的应用需要端接配置，请选择系统 46T。它以非端接系统 46 的设计技术为基础构建。系统 46T 最多可容纳八个端接 SPDT 同轴微波继电器和四个端接多极同轴微波继电器。

产品特点产品参数相关产品

产品特点

特点

内置触点闭合计数器

可轻松地将继电器添加到系统

可以通过 GPIB，利用最少一组指令来操作 32 条控制通道。

前面板 LED

通道检定数据存储

频率范围高达 40GHz

可提供附件包括低损耗、半柔性射频电缆

优势

维护人员可以在继电器机械寿命即将结束时进行评估。通过这种方式，可以及时进行预防性维护。

简化了在新测试需求出现时创建新开关配置的过程。

确保可以快速设置和运行系统。

持续指示所有继电器触点的状态，可以轻松监视系统的运行状况。

支持存储每个继电器触点或每条通道的 S 参数或校准常数。关键性能参数可存储在存储器中，用于在预定维护之间进行趋势分析。

提供最大的开关灵活性。

帮助最大化信号完整性。

产品参数

型号	最大开关通道数	其他特征	连接能力	主机尺寸	说明
S46-18	最多为 32	非端接继电器，包括 18、26.5 和 40GHz	GPIB	全机架，2U	配置系统
S46T-18	最多为 32	端接继电器，包括 18 和 26.5GHz	GPIB	全机架，2U	配置系统
