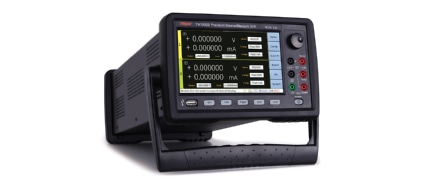

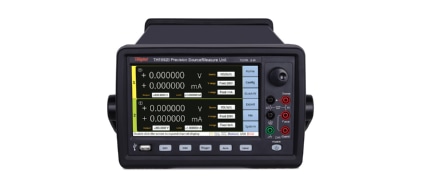

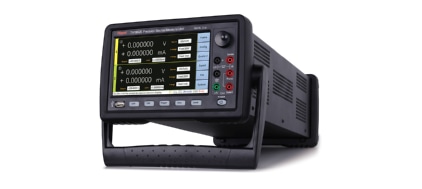

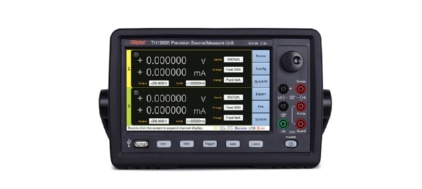

TH1992B 高精度源表

产品描述：
TH1991/TH1992系列精密源/测量电源，可同时输出并测量电压和电流，在仪器中集成了电流源、电压源、电压表、电流表功能，各功能可任意切换。TH1991/TH1992系列精密源/测量单元可输出高达±210V直流电压、±3A直流电流以及±10.5A脉冲电流、最小10fA/100nV的电源和测量分辨率，支持高速采样，可生成任意波形。

产品特点产品参数相关产品

产品特点

性能特点

■ 通道数：2

■ 高达±210V直流电压、±3A直流电流

■ 7英寸电容式触摸屏，分辨率800×480

■ Linux操作系统

■ 四象限精密电源输出

■ 电压源、电流源、电压表、电流表或电阻表五种基本模式

■ 支持直流、脉冲、扫描及列表输出

■ 二极管、三极管、MOS管以及IGBT快速生成常用器件的特性曲线，时域波形滚动显示功能

■ 兼具二线制测量/四线制测量

■ 输出滤波器时间常数（或截止频率）可自由设置以实现任意频响输出

■ 数学运算功能、滑动平均滤波功能、偏差扣除功能

■ Delta低电阻测试方法，有效补偿由热电动势引起的测量误差

■ 14档分选功能，含Grading和Sorting两种模式。

■ TH199X系列高达1000000点/秒采样率，采样间隔1μs

■ TH199X系列脉冲输出的脉宽可达50μs

■ TH199X系列任意波形生成及列表扫描功能（1μs间隔）

■ 标配上位机软件，方便在电脑上控制及数据采集

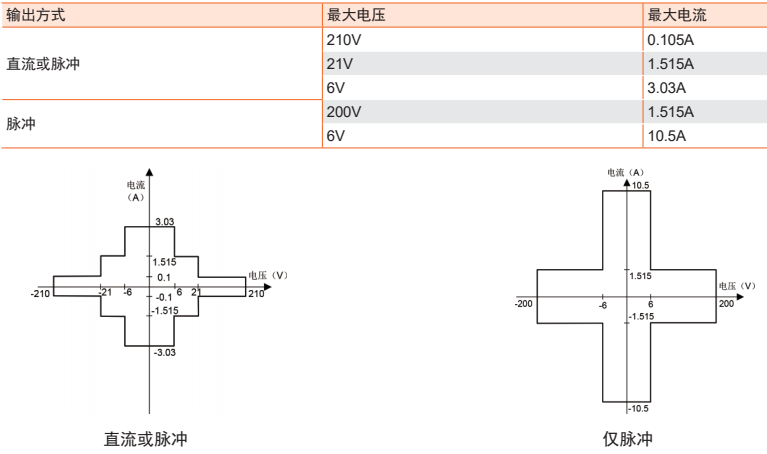

A.四象限输出

TH199X系列可在四个象限，最大输出范围（仅部分型号）

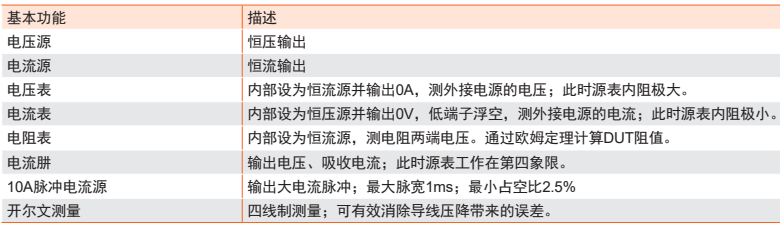

B.多种工作方式

TH199X可按如下工作模式工作

C.半导体元件静态特性测试

TH199X系列精密源/测量单元无需上位机软件，可直接在仪器界面设置并生成半导体元件如二极管、三极管、MOS管、IGBT等IV特性曲线，并可以直接调用常用器件库，快速完成测试。

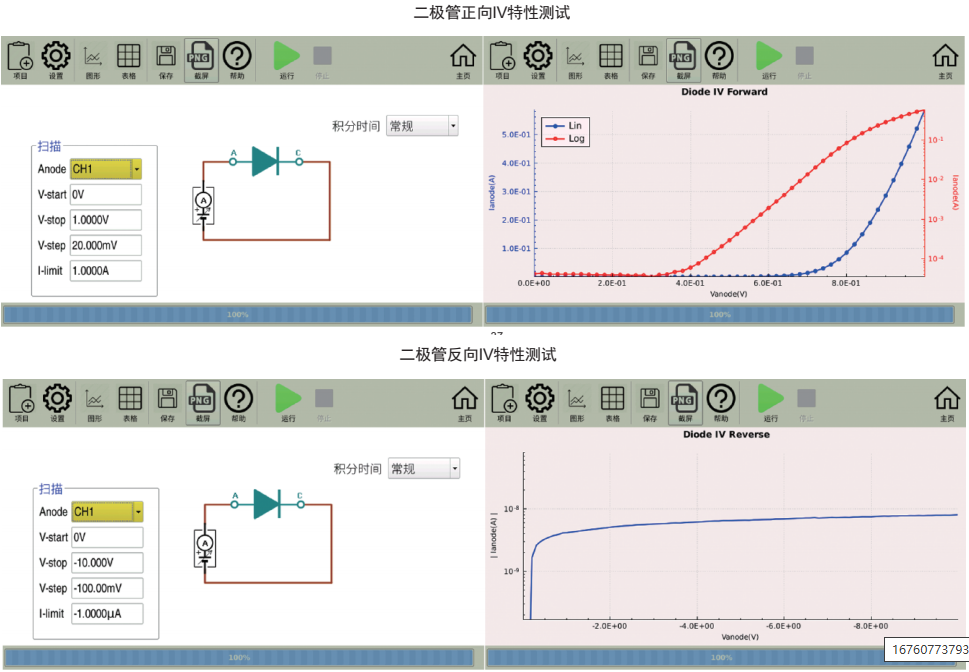

1）二极管IV特性测试

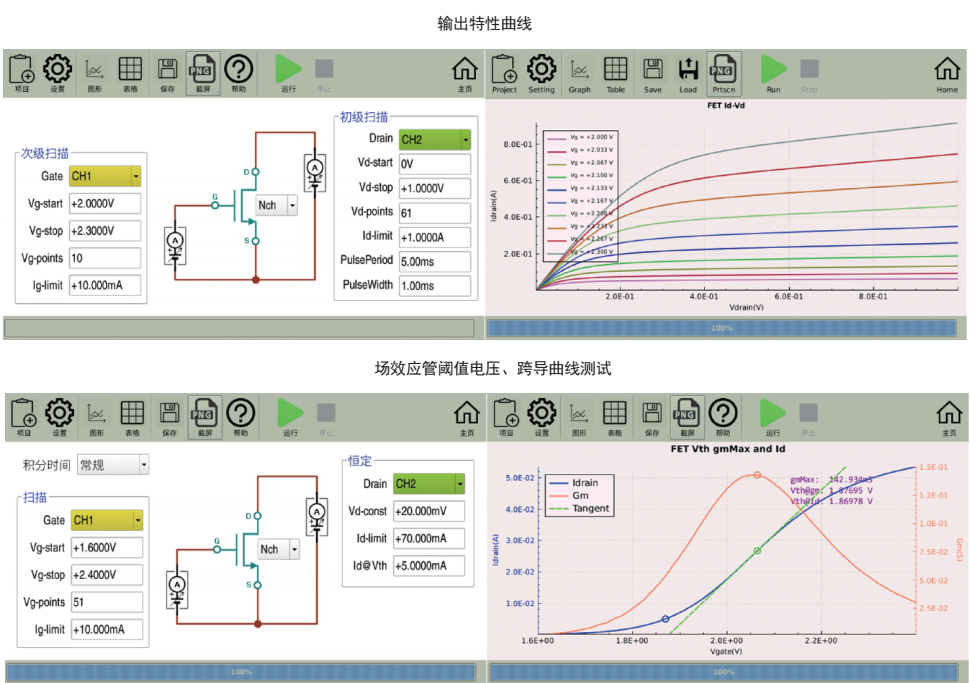

2）场效应管输出特性曲线

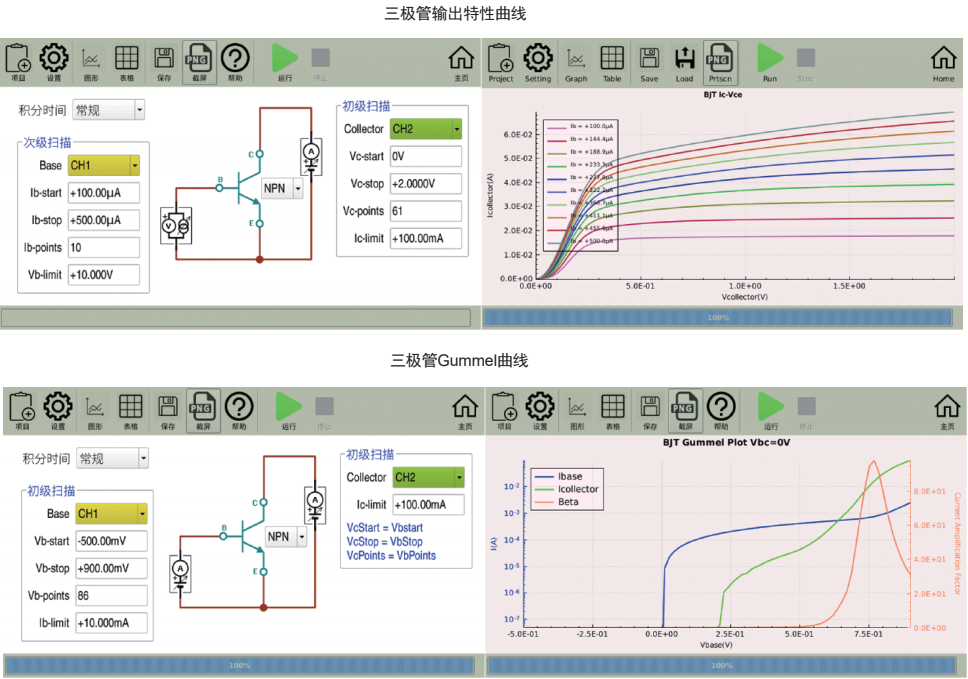

3）三极管输入输出特性曲线

应用

■ 半导体、分立与被动元件测试

二极管、激光二极管、LED

光电探测器、传感器

场效应管、三极管

ICs(ICs、RFICs、MMICs)

电阻、变阻器、热敏电子、开关

■ 精密电子及绿色能源器件测试

光伏电池

功率半导体

电池

汽车

医学仪器

用于板级测试的功率与直流偏置源

■ 研究及教育

新材料研究

纳米器件特性

巨磁电阻

有机设备

任何精密I/V源或测量

产品参数

产品型号			TH1991C	TH1991B	TH1991A	TH1991	TH1992B	TH1992A	TH1992
显示
显示器 7英寸电容式触摸彩色LCD显示器，分辨率800×480
关键指标
通道数			1				2
功率			31.8W
最大输出	电压		±63V	±210V
	电流	直流	±1.515A	±3.03A
		脉冲	------	------	±10.5A	±10.5A	------	±10.5A	±10.5A
电源	位数	位数	5 1/2			6 1/2	5 1/2		6 1/2
	分辨率	电压	1μV			100nV	1μV		100nV
		电流	1pA 100fA 1pA			10fA	100fA 1pA		10fA
测量	位数	位数	6 1/2
	分辨率	电压	100nV
		电流	100fA	10fA	100fA	10fA	10fA	100fA	10fA
电压量程			200mV -60V	200mV-200V
