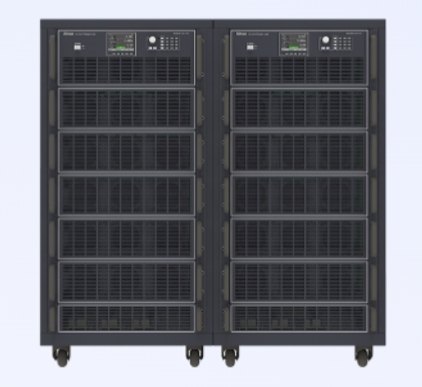

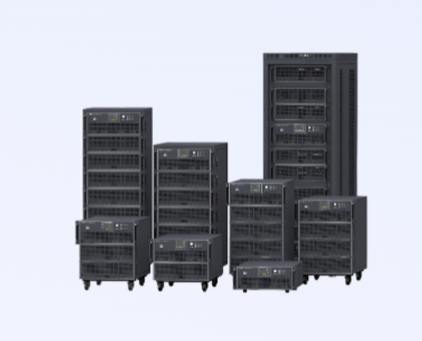

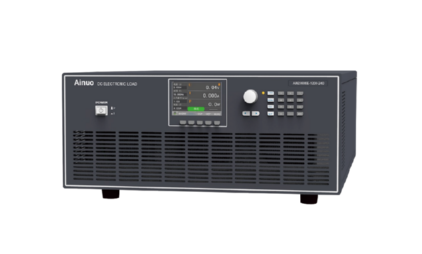

AN23600E系列大功率直流电子负载

产品描述：
高功率密度，6kW高度4U，24kW高度13U;体积小，重量轻，操作便捷;精密测量技术，支持电压0.015%+0.015%F.S.、电流0.04%+0.04%F.S.以及功率0.1%+0.1%FS.的准确度(此指标在高温下保持不变); 内置动态负载拉载模式，动态频率最高25kHz，并具备Vpk+/-测试功能;内置FLEX模式，可以模拟容性负载、感性负载以及复合阻抗负载:宽量程，同等容量下，提供了接近传统大功率负载2倍的电流量程优良的动态特性，最高96A/us的电流速升能力; 内置定电流、定电压、定电阻、定功率，短路模拟，过流保护测试，列化测试等多项功能;保护功能完备，支持过电流过电压过温反接SENSE保护等:内置温度采集芯片以及调速型风机控制; 内置电池模式，适用于放电测试进行电量积分、计时;接口丰富，标配RS232、LAN，选配RS485、GPIB、CAN等接口。

产品特点产品参数相关产品

产品特点

高功率密度，6kW高度4U，24kW高度13U;体积小，重量轻，操作便捷;
精密测量技术，支持电压0.015%+0.015%F.S.、电流0.04%+0.04%F.S.以及功率0.1%+0.1%FS.的准确度(此指标在高温下保持不变);
内置动态负载拉载模式，动态频率最高25kHz，并具备Vpk+/-测试功能;
内置FLEX模式，可以模拟容性负载、感性负载以及复合阻抗负载；
宽量程，同等容量下，提供了接近传统大功率负载2倍的电流量程；
优良的动态特性，最高96A/us的电流速升能力;
内置定电流、定电压、定电阻、定功率，短路模拟，过流保护测试，列化测试等多项功能;
保护功能完备，支持过电流过电压过温反接SENSE保护等；
内置温度采集芯片以及调速型风机控制;

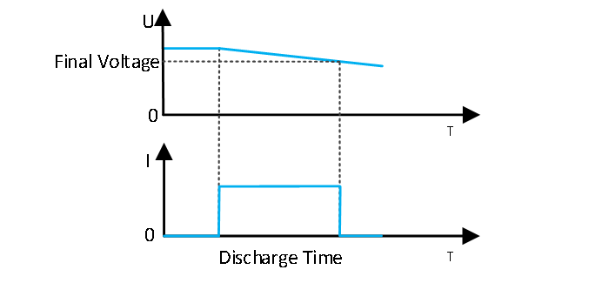

内置电池模式，适用于放电测试进行电量积分、计时;
接口丰富，标配RS232、LAN，选配RS485、GPIB、CAN等接口。

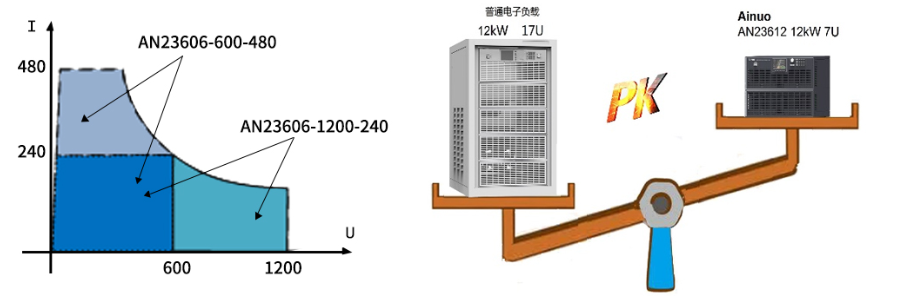

高功率密度、小体积、宽电压

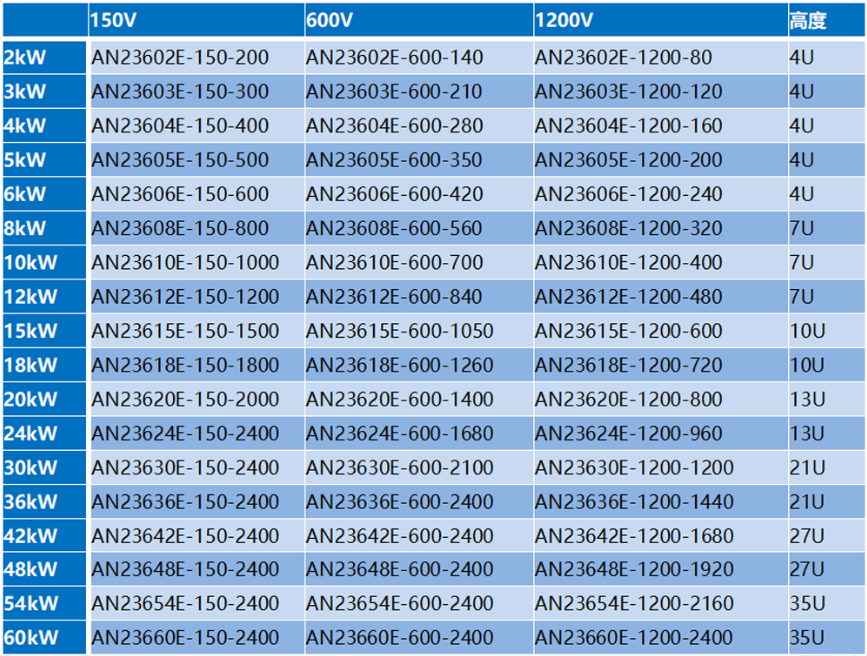

AN23600E系列负载具有较宽的电压、电流输入范围，满足高电流、低电压或者高电压、低电流的多种测试需求。采用高功率密度设计，体积是传统电子负载一半，重量是三分之一。

基本模式

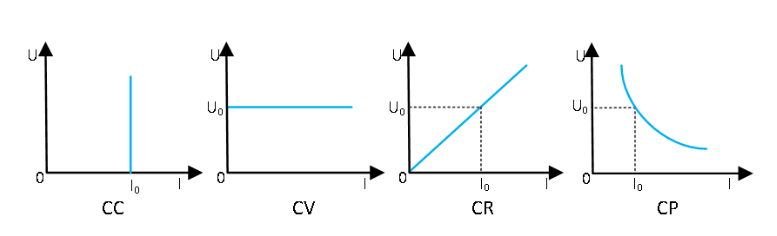

内置基本定电压、定电流、定电阻、定功率模式，可以满足广泛的测试需求。

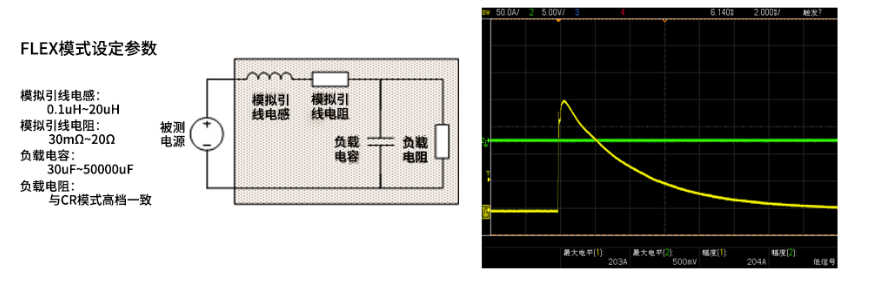

FLEX模式--内置复合阻抗网络开机模式

真实负载中，输入滤波电容会造成上电瞬间极大的冲击电流，较长的内部引线存在的寄生电阻和电感，会造成拉载波形的进一步畸变。因此其阻抗会等效为一个复合阻抗网络。AN23600E系列内置的复合阻抗(FLEX)模式是专门模拟此类负载，用来测试被测电源适用性的。该模式下，根据真实负载特性，分解出下图所示的四个测试参数，启动后负载会依照设定的阻抗网络，进行电流拉载。
