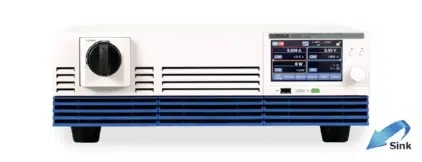

PXZ 系列大功率能量回馈式电子负载装置

产品描述：
PXZ系列是3U尺寸就可实现20kW额定功率的高效率、高信赖性的大功率能量回馈式电子负载装置。本系列中不仅配备了恒流、恒阻抗、恒压、恒功率的动作模式，还在I-V特性模式中增加了CC、CV的动作模式。除此以外，也配置了时序功能、预充电功能、同步运行功能、脉冲功能、信号功能、VMCB功能等丰富的功能。 标准装配的LAN、USB、RS232C使嵌入各种评估系统变得更为方便。另外，PXZ系列优秀的扩展性可进行500kW(Max25台)的并联运行。

产品特点 产品参数 相关产品

产品特点

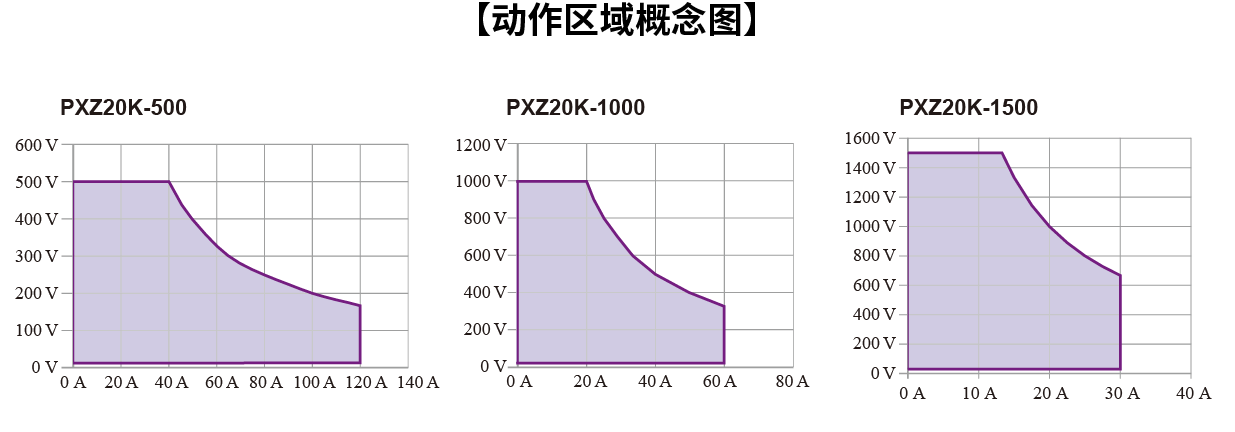

扩展比为2.25倍～3倍的宽动作领域


扩展比为2.25倍～3倍的宽动作领域

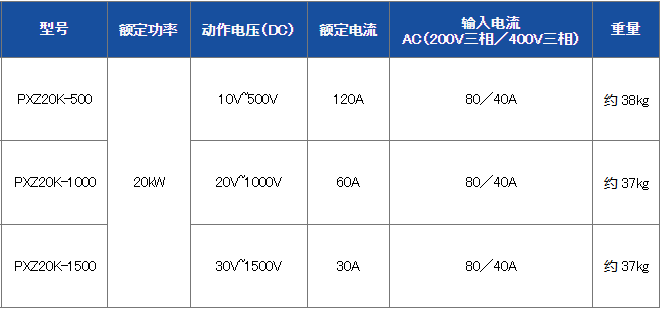

PXZ20K-500 的动作电压范围为10V ～ 500V，PXZ20K-1000 为20V ～ 1000V，PXZ20K-1500 为30V ～ 1500V。实现了扩展比为2.25 倍～ 3 倍的宽动作领域。

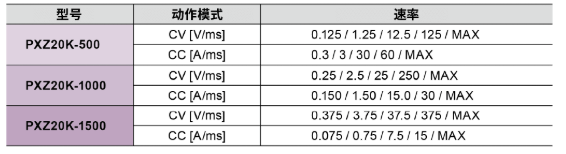

可切换5 档的速率

在CV 模式或CC 模式下，电流或电压发生变化时，可设定变化的速度。因此，可以根据DUT 的用途设定最适合的试验条件。


动作模式

PXZ系列配备了以下4种动作模式。另外，在CC 模式、CV 模式中还可设定I-V 特性功能。

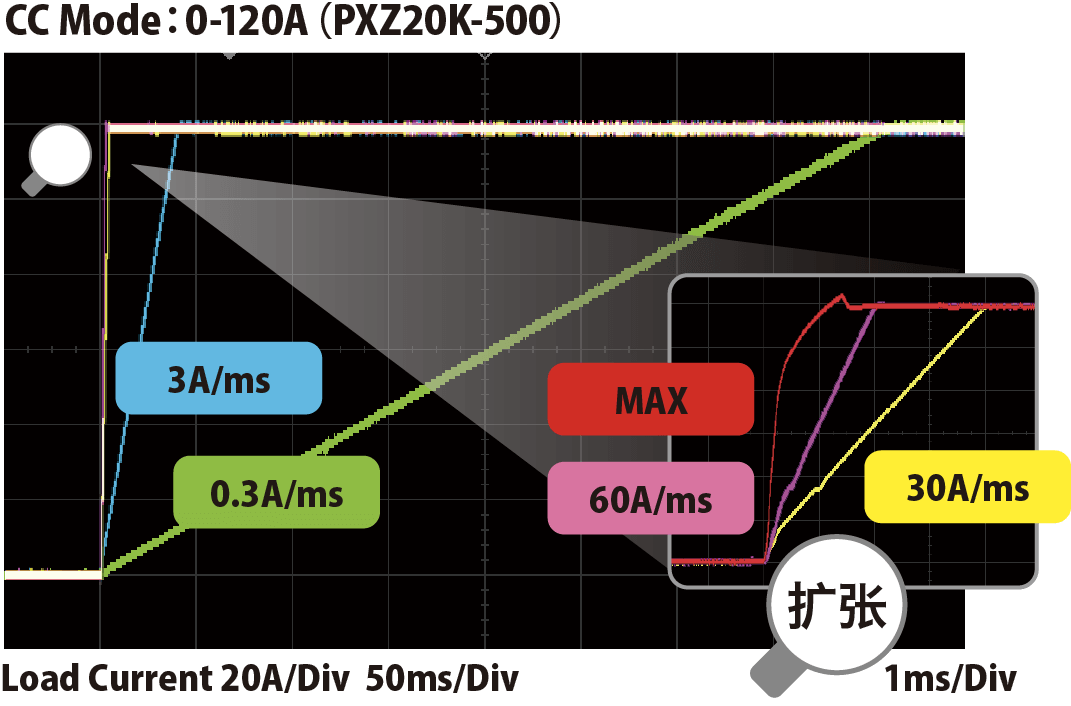

可切换5档的速率

※ 速率在下记的情况下会进行工作。

  • 当变更设定值后，电流值或电压值发生变化时。

  • 通过外部控制使电流值或电压值发生变化时。

  • 加载时电流值或电压值发生变化时。

  • 当卸载时。




CC

CR

CV

CP


搭载触摸屏显示器

通过用手指点击或滑动显示屏， 可以选择画面上显示的项目，也可以设定数值。 因为显示器是压敏式的，所以即使戴着手套也可以操作。


优先动作模式

可从CC、CR、CP 中设定加载后优先进行的动作模式。当从DUT 的输入到达设定值后，动作模式将会根据DUT 的状况进行自动切换。当连接的DUT 电压比PXZ 系列的电压设定值要高时，电流将会从DUT 流至PXZ 系列。当电池或电源等作为DUT 所连接时，请选择CC 模式。
