大功率可编程直流电子负载 Model 63200A Series

产品描述：
63200A系列大功率直流电子负载，主要是供同服器电源、A/D电源供应器、功率电子元件、车用电池、车用直流充电桩及一些电力电子元件等产品测试使用。高功率、并联功能、同步动态的专属能力，更有瞬间三倍额定功率的拉载能力，适合应用于车用电池与燃料电池等高功率的待测物测试。

产品特点产品参数相关产品

产品特点

产品特色

额定功率:2kW、3kW、4kW、5kW、6kW、12kW、18kW、24kW(具备并联功能，最高可达240kw)
电压范围:0-150V、0-600V、0-1200V
电流范围:最高达2000A
低电压操作特性 0.6V@1000A(Typical)定电流、定电阻、定电压及定功率操作模式
定电阻+走电流、定电阻+定电压、定电流+定电压等进阶操作模式主/从并联控制，并联数量高达10台
静态与动态负载下进行同步动态控制

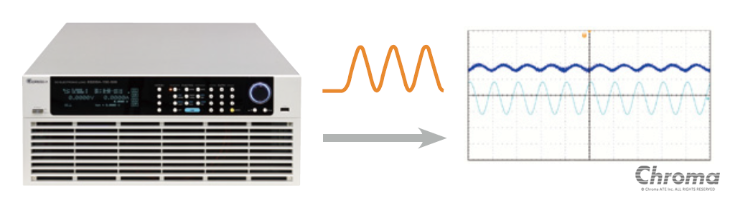

使用者自订波形(UDW)
定阻抗(CZ)模式模拟电容性负载开机
外部负载电流模拟
高达50kHz的自动变频动态扫瞄(Sweep)即时的电源供应器负载暂态响应模拟及电压峰值(Vpk+/-)量测可透过前面板直接编程255组时序
高精准度的电压及电流量测高速且精准的数位化(Digitizing)资料/量测撷取待测物过电流/过载保护时，电压、电流及最大功率点(Pmax)的保护点量测
时间量测、电池放电计时
瞬间过功率拉载
短路模拟
智慧型风扇控制
保护功能:过电流(可调)、过温度、过功率(可调)保护与过电压、反向告警标配USB介面
选配Ethernet、GPIB、CAN BUS介面

低电压操作特性

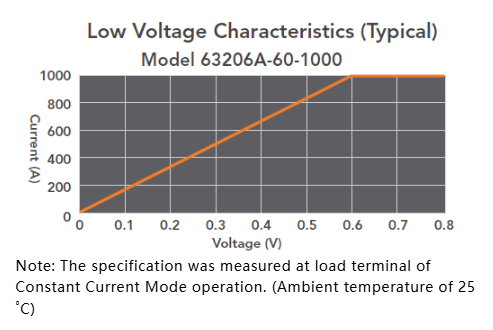

63206A-60-1000机型专门设计具有低电压拉载特性0.6V@1,000A，且低于0.6V至0V区间仍可拉载电流(参考如低电压操作特性V-1曲线图)。此低电压操作特性适合用于测试中央处理器(CPU)与图形处理器(GPU)需求电压V-core，其电压范围约在0.6V~1.5V及电流范围约在400A~800A，另外也适宣于燃料电池及其他低压大电流应用，

注:63206A-60-1000可搭配低感量/低阻抗负载线 B632008(选配)连结待测物进行低电压测试。

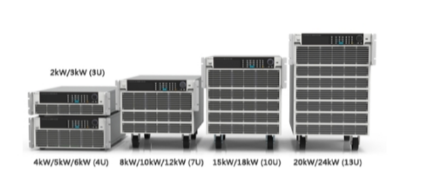

高功率密度与自订快捷键设计

Chroma的63200A系列高功率可编程电子负载搭载数位信号微处理器(200MHZ)，有优质的速度与控制件能。超高功率密度(6KW@4U)可省下许多空间，超音电压(0.015%+0.015%E.S,)与电流(0,04%+0.04%F.5,)量测精度可确保量测准确性、全系列型号皆可单独手动操作、可远端控制，对于更高功率的电源，可设定为主从控制达到多台并联操作，并具备同步拉载能力，以模拟实际拉载状况。

拥有高功率密度设计，颠爱高功率电子负载体积大、移动不便的观念，能为实验室节省不少空间，同时能轻松解决自动测试系统更新电子负载时的空间议题。此外，63200A办提供四组自行定义的常用快捷键，让使用者能更快速的进入所需要的操作式。

图形化选项

清楚的图形化功能选项，能让使用者更容易操作63200A系列，基本负载功能与进阶功能均采图形化，使用者可透过旋钮、方向键选择所需的功能。图形化的选项内文以缩写展现，黄幕上方另提供全名描述，即便没有使用者操作手册，亦能轻易上手。

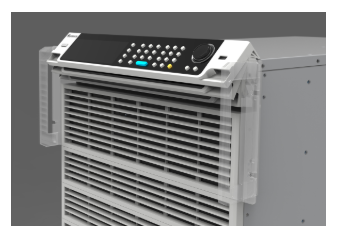

63200A系列中，高度为7U、10U、13U的型号均具备面转可翻转的功能，最大翻转角度为70°，可翻转面板的贴心设计，无论在操作或观看上的方便性，都将带给使用者不同的体验与感受。

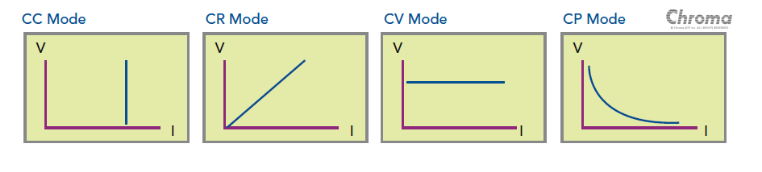

基本负载应用

63200A系列有定电压、定电流、定电阻与定功率模式，藉由这些操作模式可以来满足广泛的测试需求。举例来说，定电流与定电阻模式对于电压源的待测物测试，可确认待测物在不同的负载情况下，输出电压是否仍维持稳定输出。对于电池的充电器或充电桩而言，定电压模式可以改变充电器或充电桩的输出电压，以确保充电器或充电桩在所设定的输出电压时充电电流的正确性。当待测物为电池时，电子负载则可转变为模拟电子设备拉载的行为，许多电池的放电应用、功率消耗等情况都可籍由电子负载的模拟拉载行为来进行电池的分析，而定功率模式则是模拟电子设备拉载行为的选择之一。

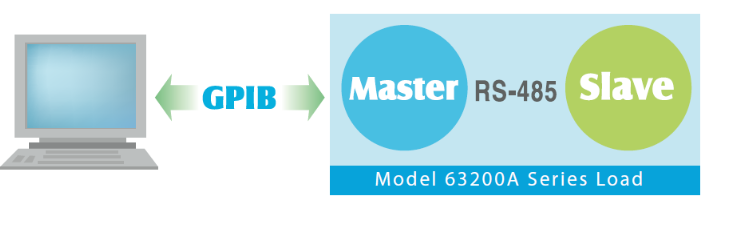

主/从式并联控制

63200A系列具有智慧型主/从控制模式，当负载功率需求增加时，所有同电压规格的型号，皆可透过并联的方式(主/从控制)达到所需的电流及功率。当设定成主/从控制模式时，所有设定成主/从控制的电子负载形同一个单一负载，使用者仅需在主负载上编程负载电流，主负载会自动计算并将电流分配至其他从负载，如此可大大简化使用者的操作步骤。全系列机种均可整合至19"宽的标准机架上，以节省空间，无控制面板的为600V与1200V的从机需搭配有控制面板的主机使用，63200A同时备有USB介面(标配).GPIB、Ethernet、CAN BUS介面(选配)，使用者可透过这些介面进行远端控制及其他的自动测试应用。
