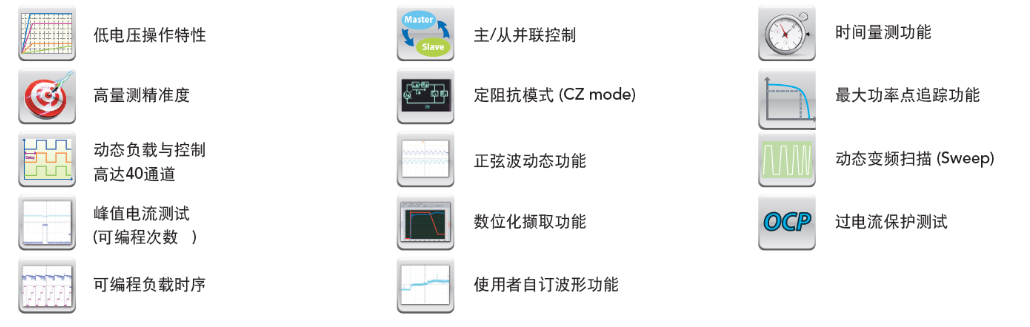

功率范围:100W x2(双通道)，300W,400W电压范围:可达600V可搭载5个模块，最大达2000W，负载模块最高可达400W单-机框最高可达10个通道低电压操作特性0.6V@80A(Typical)定电流、定电阻、定电压及定功率操作模式定阻抗(CZ)模式仿真电容性负载开机并联模式提供大电流及高达2kw的高功率应用使用者自定义波形
多通道同步时序控制高达50kHz的自动变频动态扫瞄(Sweep)实时的电源供应器负载瞬时响应仿真及电压峰值(Vpk+/-)量测可透过前面板直接编程100组时序及负载值
高精准度的电压及电流量测
高速且精准的数字化(Digitizing)量测/资料撷取
待测物过电流/过载保护时，电压、电流及最大功率点(Pmax)的保护点量测
时间量测
短路模拟
开机自我诊断
保护功能:过电流、过功率、过温度保护与过电压、正负极反向告警
Ethernet、USB、GPIB界面

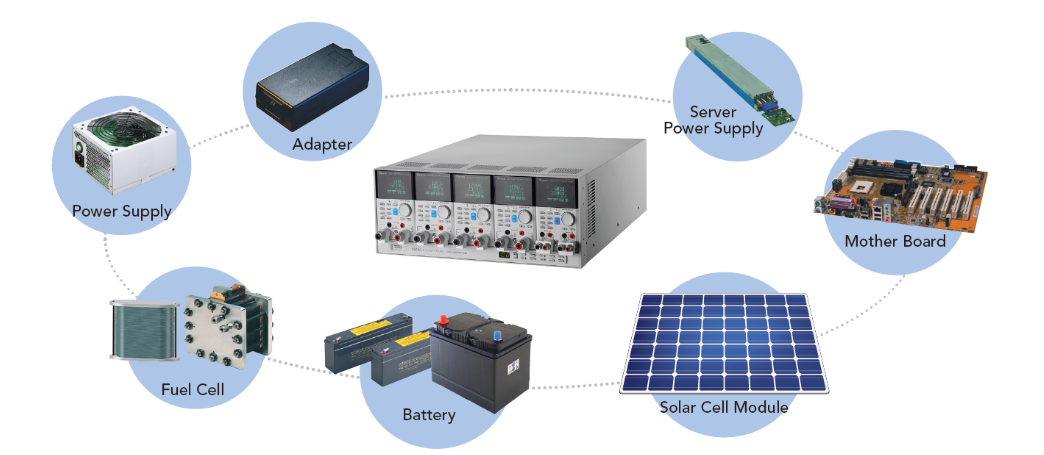

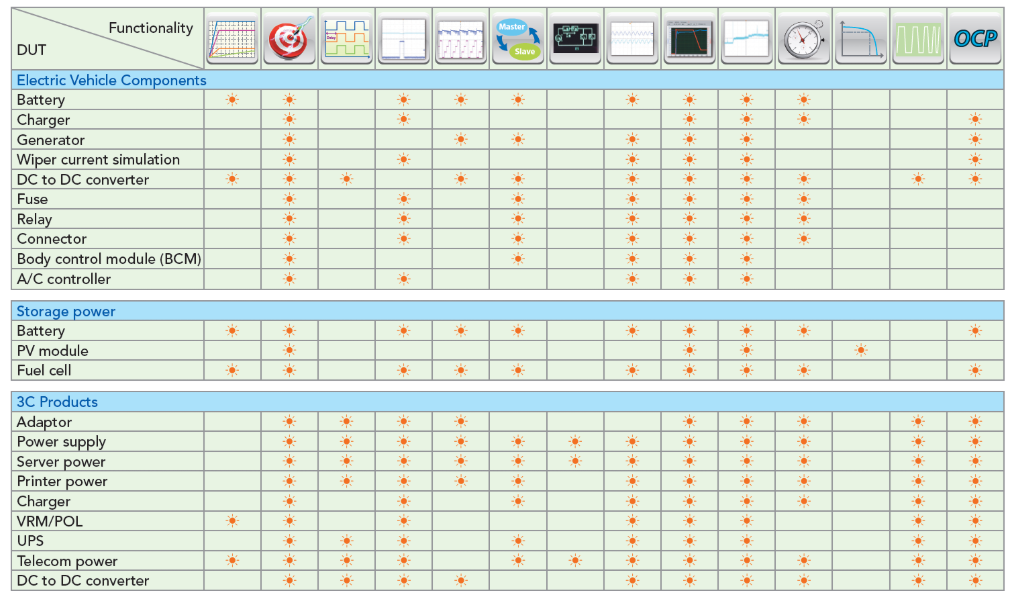

产品应用

多功能系统结构

Chroma的63600系列可编程电子负载于每个模块内搭载数字信号微处理器(200MH2)，得以于多模块时，有优化的速度与控制性能。所有模块皆可单独操作，亦可远程控制于多模块下，可做同步拉载测试以模拟实际拉载状况。

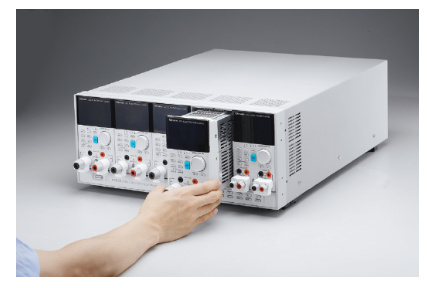

模块式设计

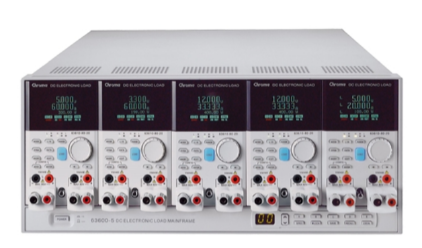

模块式的贴心设计，用户可依据不同的需求搭配同系列的任意模块。主机框63600-5于搭载5个63610模块时，可提供高达10个100W的通道。另外，搭载5个63640模块且并联时，拉载能力更可高达2kW，在多组输出的交换式电源供应器及其他电源产品的测试上，63600所拥有的高功率拉载能力，是绝佳的选择。此外，GO/NG的判定，在自动化测试的产在线，能立即判定出产品的Pass或Fail，而GPIB的地址则于5个模块所共享，此有利于做同步、快速模块控制及操作数据的读回。

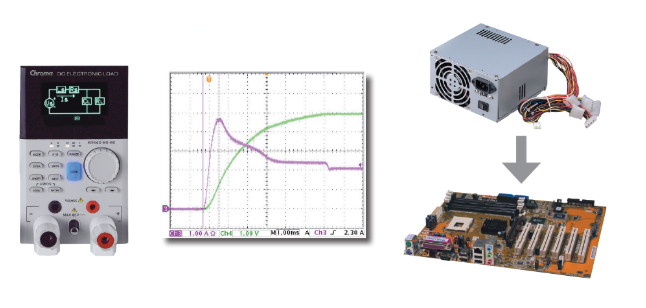

负载仿真应用

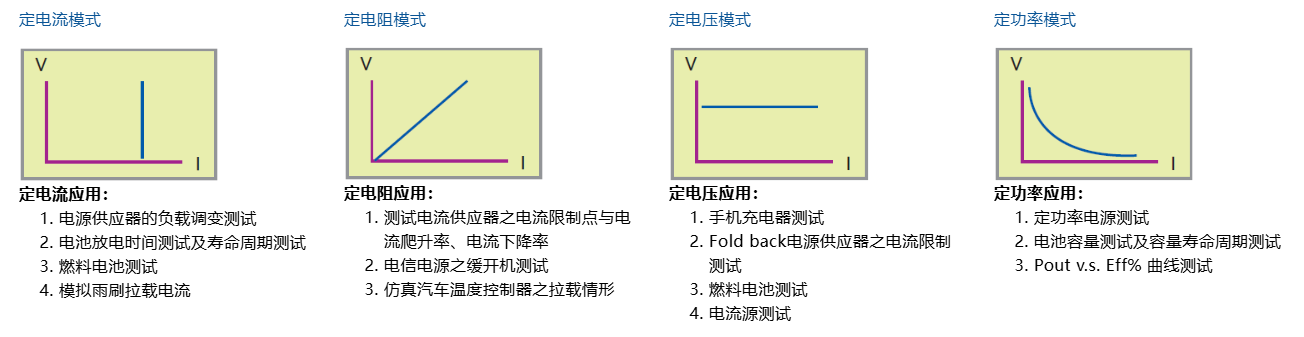

63600系列有定电压、定电流、定电阴、定功率与定阳抗模式，藉中这些慢作模式可以来满足广泛的测试需求，举例来说，定电压模式可以应用于电池充电器的充电测试。

精准测量

63600系列提供三种负载操作范围，内建16位的高精密A/D转换器，可达电压0.025%+0.01%ES、电流0.05%+0.05%55,与功率0.1%+0.1%5S,的量测精准度，高精度的量测对于测量被测物的效率和其他重要参数是不可或缺的功能，同时此量测精准度亦能符合能源之星(ENERGY STAR®)与80 Plus的需求。

除高精度的量测外，63600系列也可量测过电流保护及过载保护时的电压、电流，除此之外，63600系列亦提供用户自行设定步阶电流来进行过电流保护测试，并于单机上判定此测试结果为Pass或Fail，而测试过程中的最大功率值(Pmax)，亦能自动撷取并显示于显示器上。

63600系列除量测精度高之外，还内建二颗高速A/D，能同时量测电压、电流，并运算出实际功率值，让显示的功率值不失真。
