ELS系列直流电子负载系统

产品描述：

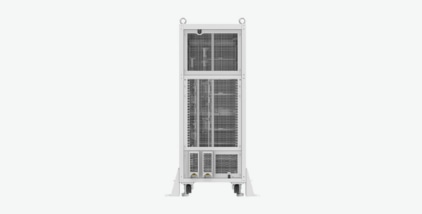

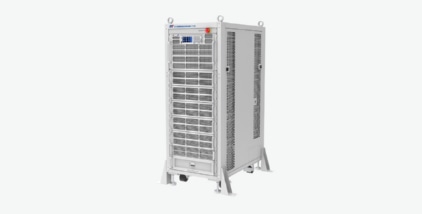

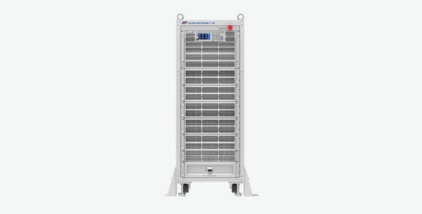

当前标准化大功率直流电子负载机柜由7U电子负载组成，单个机柜载流能力可达3000A，67.5kW。支持多个机柜主从并联扩容系统功率可达294kW。机柜底部的断路器开关控制交流输入的通断，上电后其中一台电子负载将工作在主机模式下，同步监控系统内所有从机的状态。标配紧急停止开关可切断机柜内所有产品的交流电确保操作安全。

产品特点产品参数相关产品

产品特点

支持4种CV/CC/CR/CP基本模式，以及CV+CC/CV+CR/CR+CC复合工作模式
模拟负载短路功能
支持V-monitor/l-monitor监控功能
面板配备紧急停止开关
标配USB数据接口，支持数据的载入载出
电流上升、下降斜率可设，CV环路反馈速度可调
超高精度的电压及电流量测
自动测试功能，复杂测试任务-键实现
保护功能完备，具有过电压、过电流、过功率、过温告警保护功能，反接告警功能
配备后门保护开关，提高操作安全性格
使用标准的SCPI通讯协议

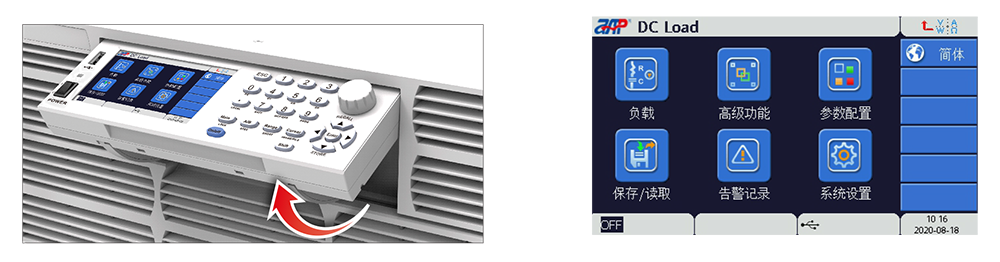

可翻转面板与彩色触摸屏

该系列可编程直流电子负载（部分机型除外）支持前面板翻转功能，搭配超大彩色触摸屏提供客户简单快捷的操作，实时更新输入显示以及设备状态，图形化让显示更直观。

多种工作模式

基本负载模式

该系列可编程直流电⼦负载具有CV/CC/CR/CP基本负载定态模式，可满⾜多种场合的测试需求。

CV环路反馈速度可调

该系列可编程直流电子负载可以设置很慢、慢速、中速、快速、很快五种电压响应速度，来匹配各种特性电源。该性能可避免当负载与电源响应速度不匹配时引起的测量精度降低或者测试失败，提高测试效率，同时降低设备、时间以及费用的各项成本。

动态测试模式

该系列可编程电子负载可实现在同一功能下不同数值之间的快速切换，支持动态电流、动态电压、动态电阻和动态功率等模式，其中动态电流和动态电阻模式可达50kHz。此功能可用来测试电源的动态特性、电池保护特性、电池脉冲充电等。动态负载测试功能可提供连续、脉冲和翻转三种模式。

最大功率追踪功能(MPPT)

主要应应于太阳能板最大功率点的追踪，通过最大功率追踪法，即可一直动态寻找太阳能板的最大功率点，发挥太阳能板的最大功效。

电池放电测试

该系列电子负载可使用CC、CR或者CP模式对电池进行放电，可对截止电压或者放电时间进行精准的设定和量测，确保电池不会因为过度放电而损坏。可根据实际需求设置放电截止条件，当满足截止条件时负载停止拉载且计时停止。测试过程中还可以实时监测电池电压，已放电时间和放电容量等参数。

产品参数

型号	电压	电流	功率	电压分辨率	电流分辨率	电压精度	电流精度	高度
ELS200VDC39600W-7-30	200V	3000A	39.6kW	0.1mV	3mA	0.015%+0.015%F.S.	0.04%+0.04%F.S.	30U
ELS200VDC44100W-7-30	200V	3000A	44.1kW	0.1mV	3mA	0.015%+0.015%F.S.	0.04%+0.04%F.S.	30U
ELS200VDC52800W-7-36	200V	3000A	52.8kW	0.1mV	4mA	0.015%+0.015%F.S.	0.04%+0.04%F.S.	36U
ELS200VDC58800W-7-36	200V	3000A	58.8kW	0.1mV	4mA	0.015%+0.015%F.S.	0.04%+0.04%F.S.	36U
ELS200VDC66000W-7-42	200V	3000A	66kW	0.1mV	5mA	0.015%+0.015%F.S.	0.04%+0.04%F.S.	42U
ELS200VDC73500W-7-42	200V	3000A	73.5kW	0.1mV	5mA	0.015%+0.015%F.S.	0.04%+0.04%F.S.	42U
ELS600VDC39600W-7-30	600V	2880A	39.6kW	0.5mV	3mA	0.015%+0.015%F.S.	0.04%+0.04%F.S.	30U
ELS600VDC44100W- 7-30	600V	3000A	44.1kW	0.5mV	3mA	0.015%+0.015%F.S.	0.04%+0.04%F.S.	30U
ELS600VDC52800W- 7-36	600V	3000A	52.8kW	0.5mV	4mA	0.015%+0.015%F.S.	0.04%+0.04%F.S.	36U
ELS600VDC58800W- 7-36	600V	3000A	58.8kW	0.5mV	4mA	0.015%+0.015%F.S.	0.04%+0.04%F.S.	36U
