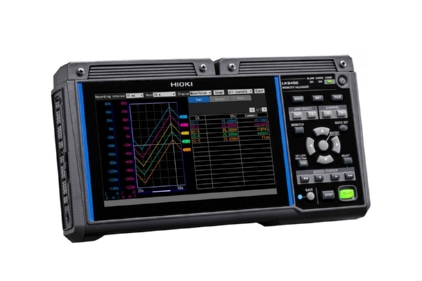

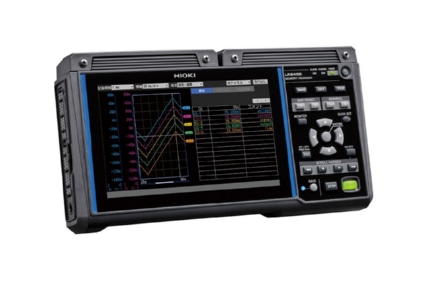

数据采集仪LR8450-01

产品描述：
1ms采样率，通过增加直连单元和无线单元，最多可达330通道的数据采集仪

产品特点产品参数相关产品

产品特点

● 无线机型，通过增加直连单元、无线单元最多可达330ch（LR8450-01）

● 能以1ms采样率测量压力等各种传感器的输出电压
● 直接连接应变片后能以最快1ms采样率进行测量
● 即使在逆变器等高压高频的附近也能稳定测量，大幅降低了干扰的影响
● 使用无线单元可最大程度地减少信号线的电线长度并防止故障发生。（LR8450-01）
● 使用配备有无线局域网的数据记录仪，则可以在PC上远程观测数据。（LR8450-01）

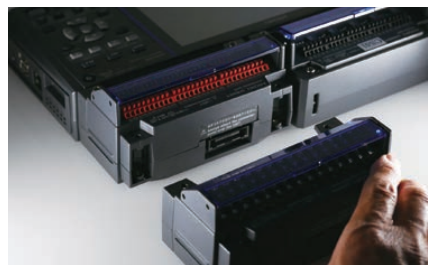

直连单元可从1个增设至4个，最多输入120通道

组合示例：模拟 120 通道

电压·温度单元U8552×4

电压·温度单元U8552一个单元可输入30通道。安装4个单元可支持120通道的测量。

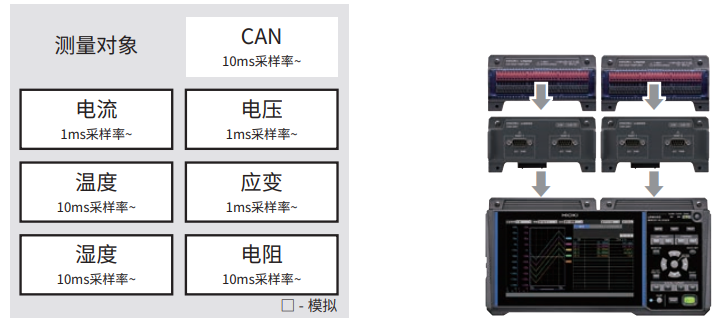

适应各种各样的场景，7种类型的直连单元自由组合

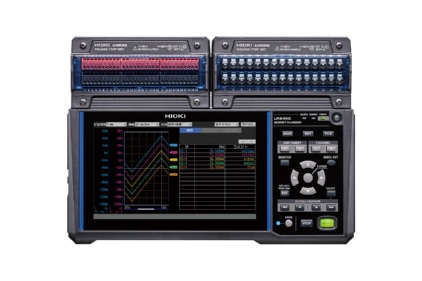

组合示例：

模拟 60 通道 + CAN 1,000 通道

电压 · 温度单元 U8552 x2

CAN 单元 U8555 x2

单个电压 · 温度单元 U8552 最多支持 30 通道输入。单个 CAN 单元 U8555 最多支持 500 通道输入。

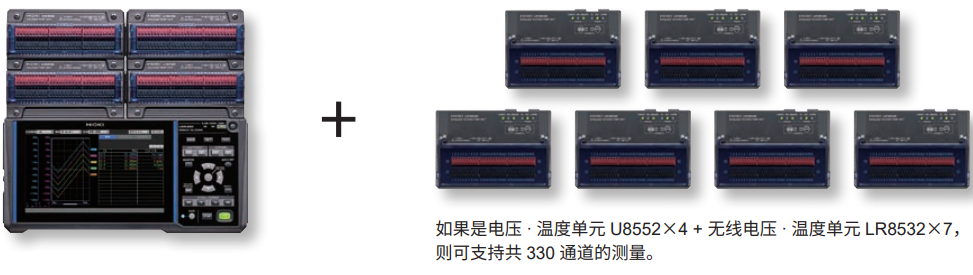

直连单元·无线单元可混合使用（也可仅使用其中一种）

自由组合直连单元和无线单元，搭建测量系统。*1 即使直连单元和无线单元混合使用，也会定期补偿直连单元和无线单元之间，以及无线单元之间的采样时序偏差。*2 发生无线通讯中断的情况时，在通讯恢复后补偿功能自动启动，补偿设备之间的采样时序偏差。 *1 最多可同时使用 4 个 CAN 单元。（直连 · 无线自由组合） *2 关于采样时序偏差，即使无线通讯良好有时也会有 20ms 左右偏差，无线信号较差时则偏差会更高。

产品参数

最多可连接单元个数	直连单元4台+无线单元7台
可连接的单元（直连单元）	U8556，U8550, U8551, U8552, U8553, U8554
可连接的单元（无线单元※2）	LR8536，LR8530, LR8531, LR8532, LR8533, LR8534 ※适用于主机V1.20以上
测量通道数	直连单元最多120ch，直连单元和无线单元最多330ch
脉冲/逻辑输入	[通道数] 8ch (主机共地，非绝缘，每个通道的脉冲/逻辑输入的专有设置) [输入形态] 无电压触点，集电极开路，电压 [累积] 0〜1000M脉冲，分辨率1脉冲 [转速] 0〜5000/n (r/s)，分辨率1/n (r/s)，0〜300000/n (r/min)，分解能 1/n (r/min)，n是每转的脉冲数，从1到1000 [逻辑输入] 在每个记录间隔记录1或0
记录间隔	1 ms※, 2 ms※5,5 ms※（※5: 仅在使用1 ms / S单元时可以设置）, 10 ms〜1 h, 22种设置, 可以为每个单元设置数据更新间隔
数据保存	SD存储卡/U盘可选（仅限HIOKI原装选件能保证正常操作）
LAN接口	符合100BASE-TX/1000BASE-T, DHCP, DNS, 功能: 通过Logger Utility软件进行数据采集/通过条件设置，通讯指令设置并记录控制，和FTP服务器/客户端, HTTP服务器, NTP客户端, NTP服务器时间同步
无线LAN接口	IEEE802.11b/g/n 通讯距离：可见范围30 m 加密功能：WPA-PSK/WPA2-PSK、TKIP/AES 可使用通道：1 通道～ 11 通道适用模式：无线单元连接、自动连接功能、无线LAN功能的ON/OFF 功能：通过通讯命令设置/记录控制， FTP服务器/客户端功能， HTTP服务器功能，NTP客户端功能
USB接口	符合USB2.0×2 (U盘, 键盘, 集线器连接), ×1 (通过Logger Utility采集数据/设置条件, 通过通讯命令设置/记录控制通信, 将SD存储卡中的数据传送至PC)
SD卡槽	符合SD标准×1 (符合SD/SDHC存储卡), 保证操作: Z4001, Z4003
显示器	7英寸TFT彩色液晶显示屏（WVGA800×480点）
功能	实时保存数据至SD卡/U盘，数值/波形运算，报警输出8ch，电压输出2端子（可5V/12V/24V切换）
电源	[AC适配器] Z1014 (AC100〜240 V, 50/60 Hz), 95 VA Max. (含AC适配器), 28 VA Max. (仅限主机) [电池组] Z1007 (可安装2个)/连续使用时间4 h (使用2个参考值), 20 VA Max. [外部电源] DC 10〜30 V, 28 VA Max.
体积及重量	未安装单元: 272W × 145H × 43D mm, 1108 g (不含电池) 安装2个单元时: 272W × 198H × 63D mm 安装4个单元时: 272W × 252H × 63D mm
附件	快速测量指南×1, LOGGER Application Disk (快速测量指南, 详细使用说明书, Logger Utility, Logger Utility使用说明书, 通讯命令说明书) ×1, USB连接线×1, AC适配器×1，电波使用上的注意事项×1
