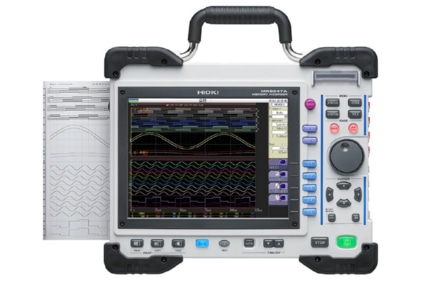

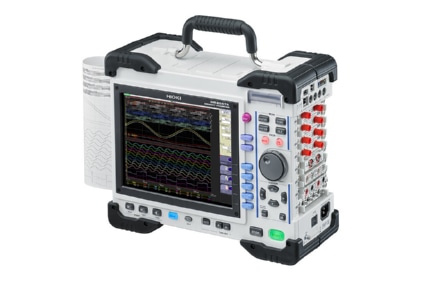

存储记录仪 MR8847A

产品描述：

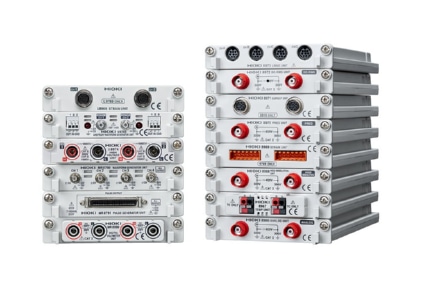

全新追加3种单元，对应所有17个单元。发生和记录二合一，再现输出测量到的问题波形。高压1000V直接输入测量（1MS/s，16bit分辨率）。20MS/s高速采样，通道间绝缘（安装了U8975、U8977 或 U8978 时，最高采样速度：10 MS/s）。模拟32ch+逻辑标配16ch～模拟20ch＋逻辑64ch。利用高速采样的波形判定功能。防油防污的按键设计，适用于现场测量。一键式操作，50mm/s高速打印。

产品特点产品参数相关产品

产品特点

存储记录仪的使用方法：多通道波形记录仪,任意波形信号源，二合一

1台存储记录仪可实现多通道任意波形发生功能和波形测量记录功能。改变信号的振幅和频率，对各种波形进行编辑后，可以轻松做到在改变实验条件同时观测波形。

存储记录仪的使用方法：变频器的波形观测——实测篇

存储记录仪MR8847A通过最高采样速度20MS/sec※，所有通道绝缘输入（最多32ch）可以实现丰富的波形观测。
可以同时对高电压、微小电压进行采用，记录变频器初级侧、次级侧的电压、电流、扭矩和旋转信号等从高压到微小电压的数据。
可以缩放所记录的波形后显示画面，使用Zoom功能可以分上下两个画面分别滚动显示需要查看的部分。

※ U8975、U8977、U8978安装时的最高采样速度: 10MS/s

存储记录仪的使用方法：变频器的波形观测——连接篇

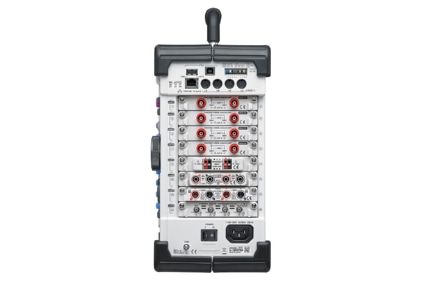

存储记录仪MR8847A的所有通道绝缘输入，因此能轻松连接多种信号。
模拟输入之间和输入通道和主机之间都通过绝缘元件绝缘。
电流的输入也能通过可直接连接传感器的专用单元提高连接工作的效率。

存储记录仪的使用方法：变频器的波形观测——设置篇

存储记录仪MR8847A在大画面中列表显示设置内容。多通道的输入条件也能各输入通道分别进行配置。以实际操作实机的方式介绍设置。

存储记录仪的使用方法：和示波器的区别

存储记录仪MR8847A通过“绝缘输入”和“丰富的输入单元”，相较于数字示波器能够更安全且高效的实现变频器的波形观测以及连接工作。新追加的5种新单元能够支持广泛的测量工作。

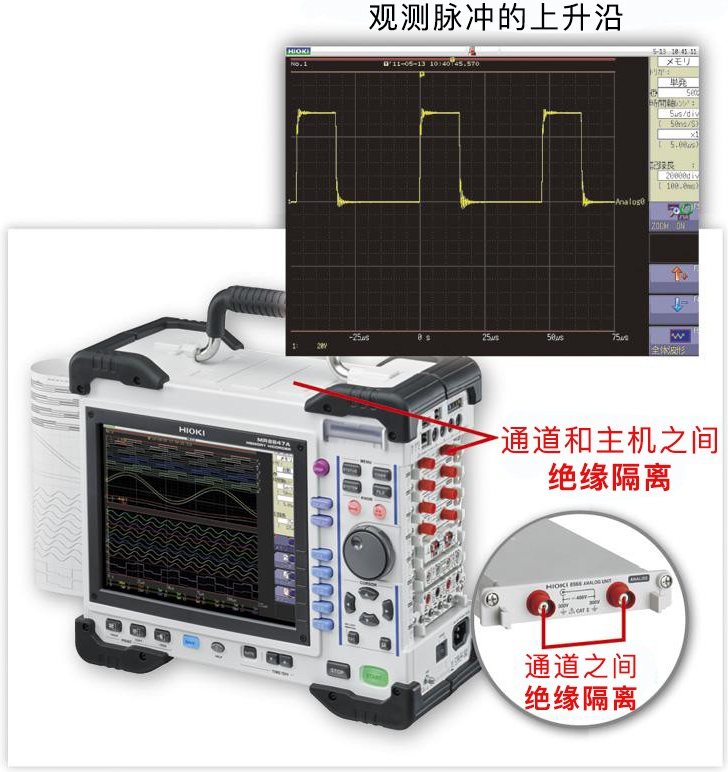

最高20MS/s的高速采样，所有通道绝缘输入

存储记录仪MR8847A能够所有通道都以20MS/s（分辨率50ns）的多通道、高速采样率进行测量。
可以高精度的测量脉冲上升沿或捕捉突发异常瞬态波形。
模拟输入通道之间以及输入通道和主机之间都使用绝缘端子完全绝缘，因此可以直接放心进行测量。

产品参数

输入通道数	[8个模拟单元]:16个模拟通道+16个逻辑通道（标配） [5个模拟单元＋3个逻辑单元]:10个模拟通道+64个逻辑通道 (标配16通道+逻辑单元有48个通道） *模拟模块、通道间绝缘，对地间绝缘逻辑模块和整体标准逻辑通道，所有通道共地
测量量程（20格f.s.）	使用8966时：5mV～20V/div, 12档量程; 分辨率：量程的1/100 使用MR8990时：5 mV～50 V/div, 5档量程, 分解能 : 量程的1/1 000000 使用U8974时：200 mV～50 V/div, 8档量程; 分辨率：量程的1/1600
最大输入电压	使用8966时：DC 400V，使用MR8990时：DC500V，使用U8974时：DC1000V
频率特性	使用8966时：DC～5MHz，使用MR8990时： DC专用，使用U8974时：DC～100kHz
存储功能的时间轴（使用存储功能时）	5μs～5分钟／格, 26档量程，100点/格分辨率，时间轴3档放大2×～10×，时间轴13档压缩 1/2×～1/20,000×
外部控制端子	外部触发输入、触发输出、外部采样输入、外部输出2 端子(GO，NG)，外部输入3端子(START，STOP，PRINT)
测量功能	存储 (高速记录)，记录(实时记录)，X-Y记录 (X-Y实时记录），FFT
其他功能	波形判断（存储，X-Y记录或FFT功能时））
内存容量	MR8847-51: 共64MW，32MW/ch (2ch)～4MW/ch (16ch) MR8847-52: 共256MW，128MW/ch (2ch)～16MW/ch (16ch) MR8847-53: 共512MW，256MW/ch (2ch)～32MW/ch (16ch)
保存媒体	CF卡× 1:最大2GB, 硬盘（内存选件, 80GB），U盘（USB2.0）
记录纸	216mm×30m, 卷装热敏纸, 记录速度: 最大50mm/秒
显示屏	10.4英寸TFT彩色液晶屏(SVGA,800×600点)
接口	[LAN]:100BASE-TX; 功能: DHCP, DNS, FTP, HTTP [USB]: USB2.0, 插座 A x 1 , 插座 B x 1 (将测试数据输入PC, 通讯控制)
电源供应	AC 100～240V, 50/60Hz（最大130VA, 使用打印单元时最大220VA） DC 10～28V系（使用DC电源单元9784时）
体积及重量	351mm × 261mm × 140Dmm，7.6kg(仅主机)
附件	使用说明书× 1，测量指南× 1，应用光盘（波形制作软件SF8000，波形查看软件Wv/通讯指令表），电源线× 1, 输入线标签× 1, USB线x 1, 记录纸×1，卷纸配件 × 2，铁氧体磁珠× 1
