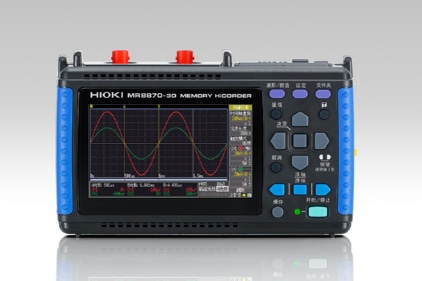

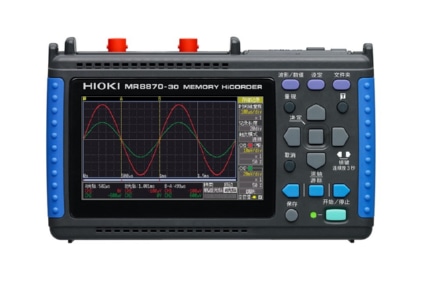

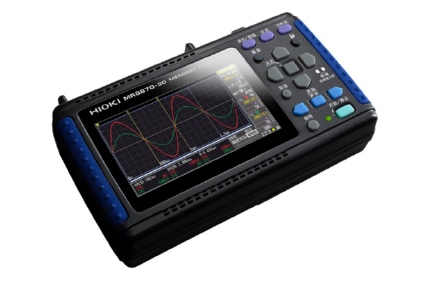

存储记录仪 MR8870-30

产品描述：
2种模式：瞬间波形模式和真有效值的记录模式最大2通道+4个逻辑通道 1 MS/s 内存 2 MW (1 ch) 12bits A/D 分辩率电池或AC适配器操作 CF卡

产品特点产品参数相关产品

产品特点

● 除了瞬间波形模式，还新增加了真有效值变化的记录模式
● 可实时保存至CF卡中
● 通过2台同步+附件PC应用软件可作为4ch仪器来使用
● 紧凑机身，轻松携带，直观显示，方便操作
● 超小型却绝不1M采样率的高性能

● 外形小巧，宽屏QVGA-TFT液晶

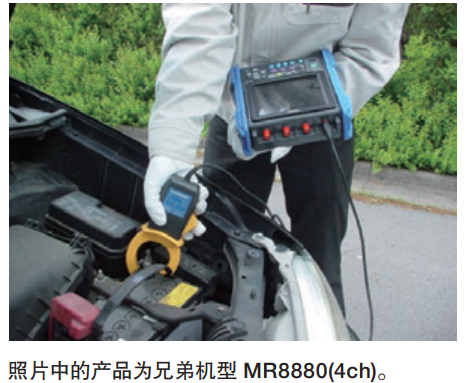

记录 EV、HEV 汽车的启动电流波形

使用 MR8870-30 搭配钳式 AC/DC 电流传感器，可观测启动时的电流波形。 HIOKI 的电流钳丰富多样，频率特性覆盖从直流到 10kHz 以上的频带。

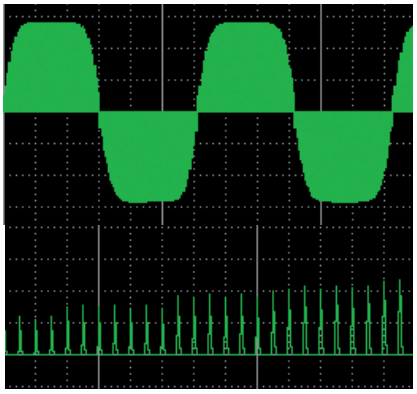

确认变频器的输出波形

可用于变频设备的运行分析中，同时观测高频载波信号和低频的基波。高速采样、长时间记录使得这些观测成为可能。而且，可利用 HIOKI 制造的电流钳在高频下通过非接触的方式对电流波形进行观测。

记录电机的冲击电流波形

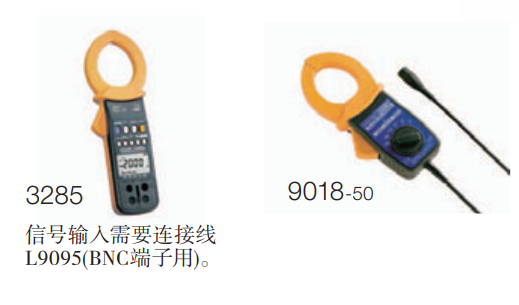

可切实地记录接通电源时电机的冲击电流波形。测量电流信号可使用钳式电流探头 9018-50，或是泄漏电流传感器 3283 等。另外，直流电流波形的测量可使用 3284/3285 等。

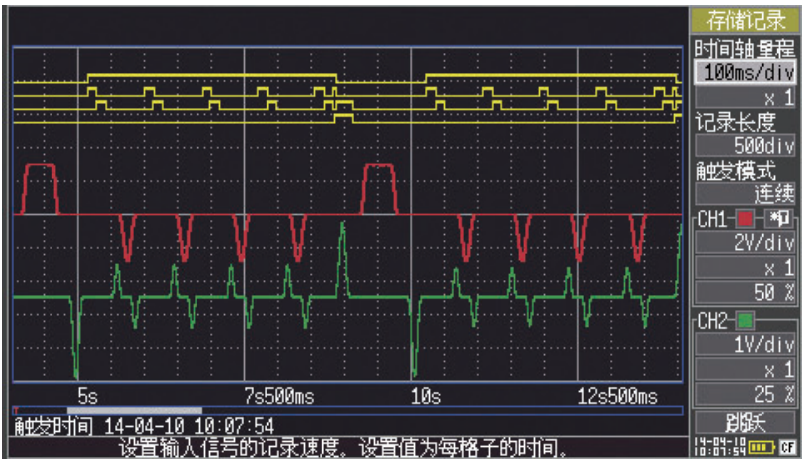

测量 CB 时序

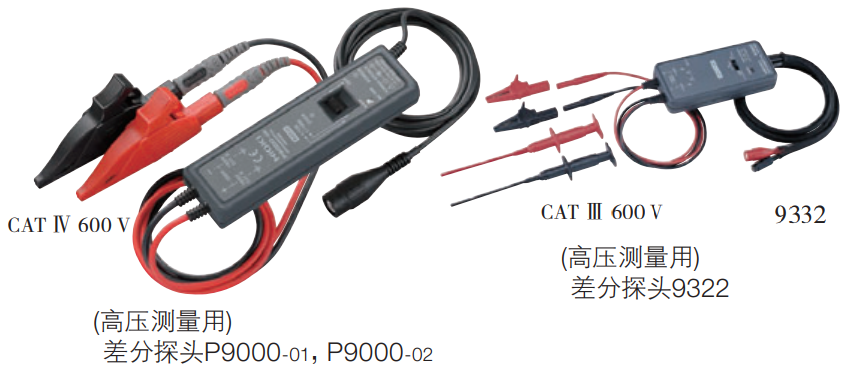

分析多点逻辑信号和模拟波形之间的相关性，以研究电源电路的断路器切断时序。如果使用逻辑探头，则可记录 4ch 的继电器动作。另外，如果再搭配差分探头 P9000 一起使用，则可支持三相 400V 线路和 CAT Ⅳ 600 V 的测量等级。

顺序控制设备的故障分析

工厂的生产 / 检查线等发生顺序控制设备的异常停止或报警输出的原因一般多为 AC 电源的中断、电压下降。本仪器可利用触发捕捉电源异常，将顺序继电器信号和 AC 电源系统、 DC 电压系统的相关性作为波形记录下来，因此最适用于运行分析。

产品参数

通道数	2个模拟通道＋4个逻辑通道（模拟通道和主体之间是绝缘的，逻辑GND和主体之间是共通的）
测量量程（10div满量程)	10mV～50V/div，12量程，分辨率：量程的1/100
最大额定电压	DC 400V，对地：AC/DC 300V测试等级II
频率特征	DC～50kHz (-3dB)
时间轴（MEM时）	100μs～5min/div，20档量程，时间轴的分辨率100point/div，时间轴扩大：×2～×10的3段，压缩：1/2～1/1,000的9段
记录间隔（真有效值时）	1ms~1min，16档设置，采样周期：200μs固定（交流电压/电流是1000真有效值数据/s），包络线模式经常ON※仅记录每个记录间隔的最大值和最小值
测量功能	MEM记录（高速记录），真有效值记录（50/60Hz/DC专用）
内存容量	12位×2MW/ch
保存媒体	CF卡TYPEⅠ卡槽×1，最大到2GB
显示屏	4.3英寸WQVGA-TFT彩色液晶（480×272点）
显示语言设置	中文、日文、英文
外部接口	USB：标准USB2.0，系列迷你B接口×1 功能：和计算机连接后将CF卡内的文件传输至计算机内，不能用计算机控制
