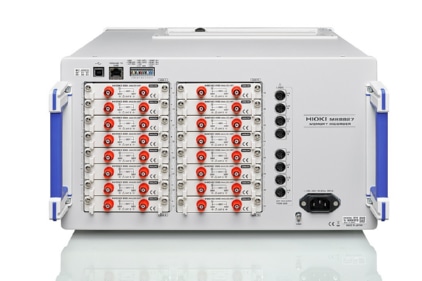

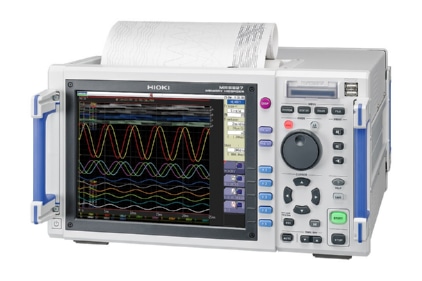

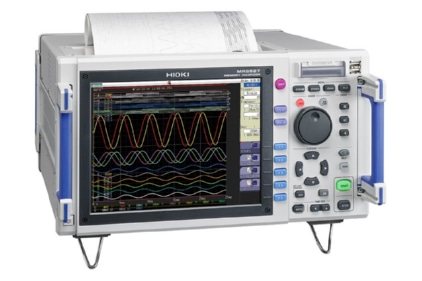

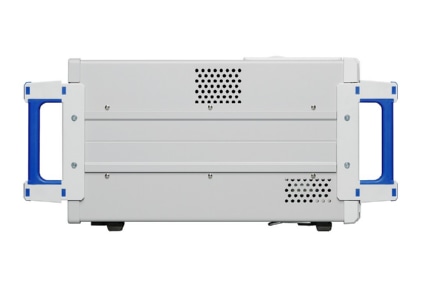

存储记录仪MR8827

产品描述：
64ch高速&绝缘，模拟32ch+逻辑32ch 模拟32ch+逻辑32ch～模拟28ch+逻辑64ch输入 20MS/s(所有通道) 共计512MW大容量存储 U盘、PC卡、内置SSD单元

产品特点产品参数相关产品

产品特点

● 模拟32ch+逻辑32ch~模拟28ch+逻辑64ch输入
● 20MS/s所有通道同时采样
● 所有模拟通道绝缘输入，保证安全测量
● 共计512MW的大容量存储空间
● 从高压到微小电压，可一次性测量多个系统的电压

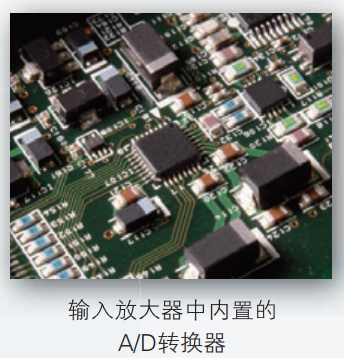

20倍采样速度

既保证绝缘输入(所有通道同时)采样速度提高了20倍。

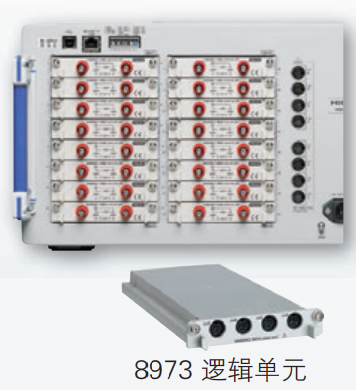

2倍逻辑输入通道数

主机中可安装的逻辑探头最多8个。若使用2块逻辑单元8973，则可再增加8个，使可输入逻辑信号扩展至 64ch。(模拟ch数为28ch)

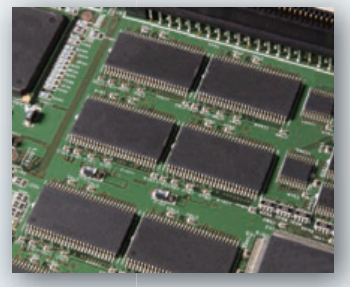

8倍内存容量

最大512MW的内存容量是原先 64MW的8倍。对于快速现象的信号有足够时间记录。

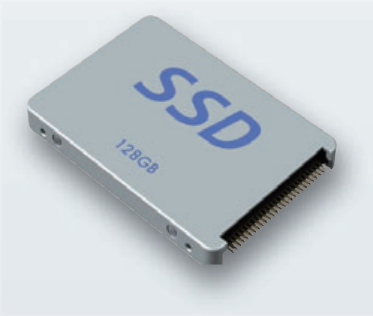

存储媒体

可使用比以往的MO驱动或PC卡容量更大，写入速度更快的各种存储媒体。特别是内置SSD有128GB容量，可保存大量数据。

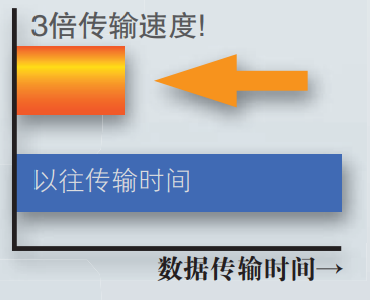

3倍PC传输速度

记录于内存或SSD的数据传输到PC 的速度大幅提升。

产品参数

输入单元数	最大16个单元
通道数	[模拟单元16个]模拟32ch+逻辑标准32ch [模拟单元14个+逻辑单元2个]模拟28ch+逻辑64ch（逻辑标准32ch+逻辑单元32ch） ※模拟单元的通道之间和主机之间绝缘，逻辑单元的通道和标准逻辑端口的通道都和主机共地
测量量程（20div满刻度）	【模拟单元8966】5 mV/div～20 V/div, 12档量程，分辨率：量程的1/100 (12 bit A/D) 【高分辨率单元8968】5 mV/div～20 V/div, 12档量程，分辨率：量程的1/1600 (16 bit A/D) 【DVM单元MR8990】100 mV f.s.～1000 V f.s., 5档量程，分辨率：量程的1/1000,000 (24 bit ΔΣ调制A/D)
最大输入电压	DC 400 V (使用8968/8966时), DC 500 V (使用MR8990时)
频率特性	DC～5 MHz (-3dB,使用 8966时), DC～100 kHz (-3 dB, 使用8968时), 无规定 (使用MR8990时)
时间轴	5 μs～5 min/div, 26档量程，时间轴分辨率100点/div
测量功能	MEM（高速记录），REC（实时记录），X-Y记录，FFT
其他功能	数据运算、波形处理运算、波形判定（MEM/FFT功能时）
存储空间	128MW/ch（使用4ch时）~16MW/ch（使用32ch时），共计512MW
外部存储媒介	U盘、CF卡、内置SSD单元128GB（选件）※保存100MB数据时，月125秒，※100MB数据是使用32ch下16,000div记录波形
记录纸	[内置A4打印选件]：216 mm × 30 m，卷式热敏纸记录速度：50mm/s
显示器	10.4英寸SVGA-TFT彩色液晶屏（800 × 600点）
外部接口	LAN (100BASE-TX), USB2.0 系列A ×2接口(用于U盘和鼠标), USB2.0系列B (通讯和海量存储)
电源	AC100～240 V, 50/60 Hz (220 VA max./使用打印机时350 VA max.)
体积及重量	401W × 233H × 388D mm (含手柄以外的突起物), 12.6 kg (仅主机)
附件	使用说明书×1, 应用光盘(波形查看Wv/通讯指令表) ×1, 电源线×1, 输入线标签×1, USB连接线×1, 记录纸×1 (带打印单元时),卷纸附件×2 (带打印单元时)
