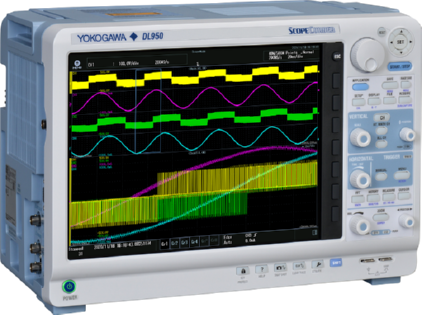

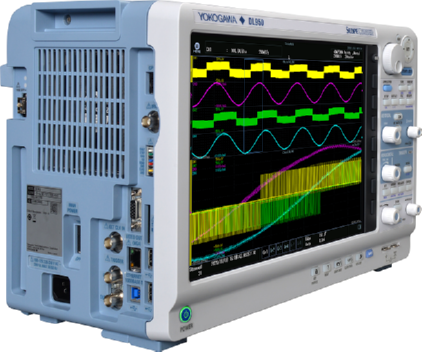

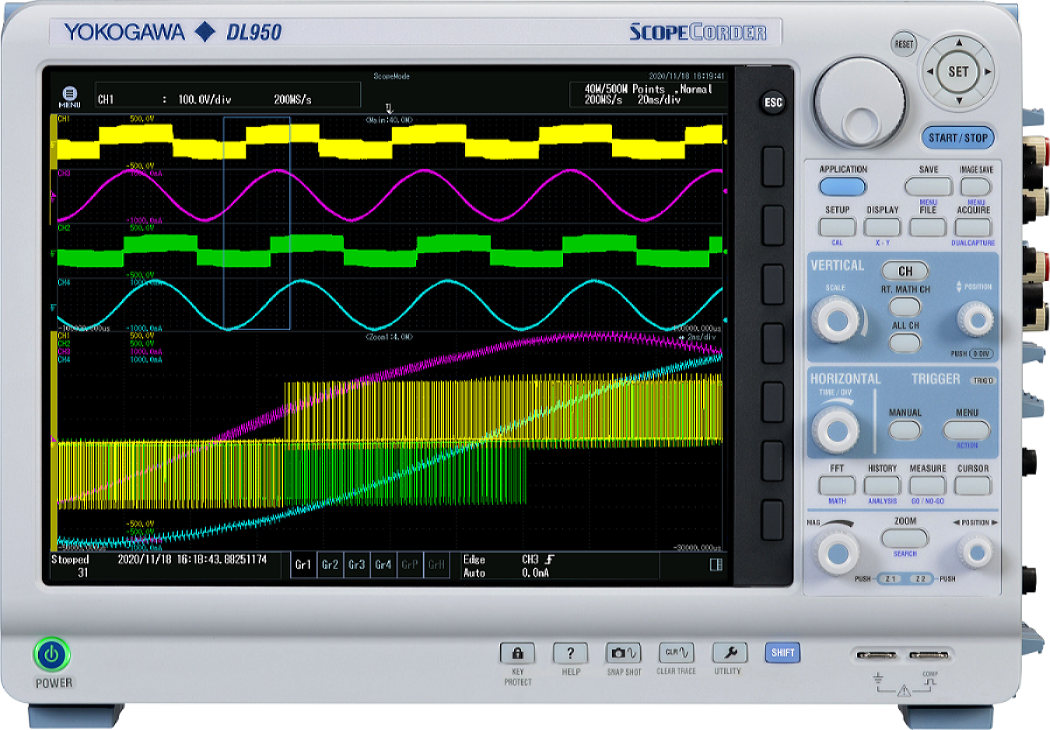

示波记录仪 DL950

产品描述：
为了实现低碳社会，消除对化石燃料的需求，实现联合国可持续发展的全球目标，新的可再生能源与交通运输、家用工业电器的节能技术开发迫在眉睫。为了最大限度减少能量损失，优化设计效率，工程师们需要详细了解产品的电气和机械行为。 DL950示波记录仪可捕获并分析各种电子、物理传感器信号和串行总线。它是一个独特的组合，高采样率，可在长期记录的同时查看细节。DL950将成为用户实验室中最有价值的仪器之一。

产品特点产品参数相关产品

产品特点

高速的DAQ & 超长存储的示波器

新型高速模块和10Gbps以太网

200MS/s 14-Bit绝缘模块

精确捕获变频器的开关波形和电源周围的高频干扰噪声。

高达1000V绝缘输入
ADC分辨率14-Bit
40MHz宽带

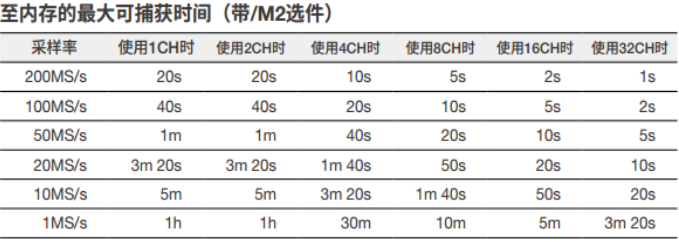

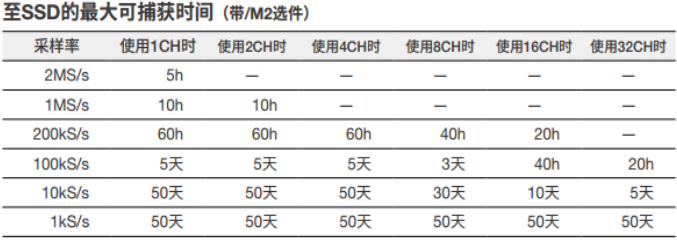

长达20秒连续采集

10GE数据传输（/C60选件）

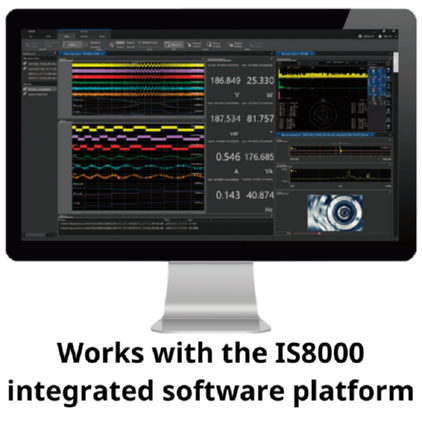

使用10Gbps以太网，可以在PC上实时存储高达10MS/s的数据。 SFP+模块、光纤线和PC软件IS8000可用于数据传输。 *请使用市售SFP+模块和10GE光纤线。

多功能集成测量

多单元和仪器同步测量

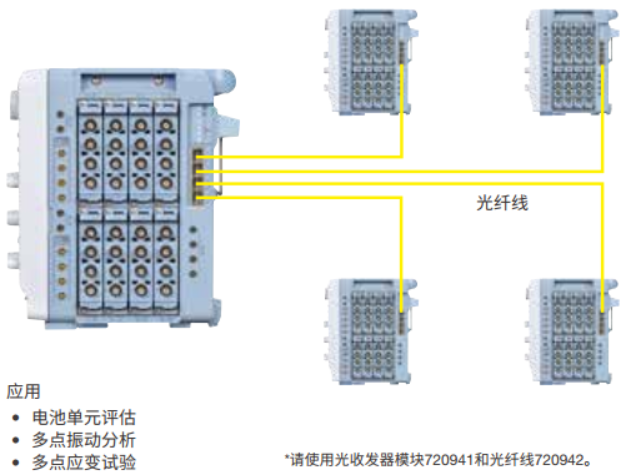

高达160CH的多单元同步（/C50选件）

通过光纤线将最多把4台从机连接到一台主机上，可以将通道数扩展到160个。通过主机同步从机的方式，开始/停止、触发和按采样时钟采集。

IEEE1588*/IRIG和GPS时间同步（/C35，/C40选件）

使用IEEE1588信号进行时间同步。通过/C40选件， DL950可以输出IEEE1588主信号。也可以使用IRIG和GPIB进行时间同步（/C35选件）。

应用向导式菜单

轻松执行常用的测量应用

触摸任意应用图标，就会出现图像化设置屏幕。在测量前按照向导逐屏设置，操作更直观。

电机和变频器测试

Motor dq analysis function (/MT1 option)

The /MT1 option calculates Park and Clarke transformations in the DL950 from battery DC voltage/current, three-phase motor voltage/ current, and motor rotation information.
It can be combined with motor parameters, power measurement, and harmonic analysis.
A single DL950 can also integrate other measurements such as vibration, temperature, and CAN monitoring.

功率和谐波分析（/G05选件）

只需要一台DL950就可以评估一个由电池驱动的电机系统，如电动车。 DL950测量变频器的输入和输出功率计算出转换效率，在捕获电机转速和扭矩机械变化的同时，分析外部干扰引起的谐波影响。
