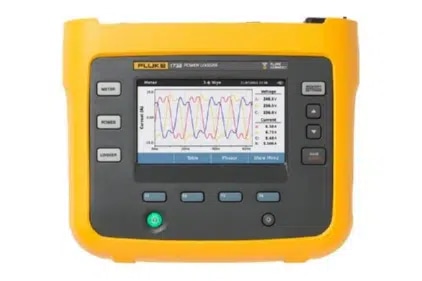

Fluke 1736 和 1738 三相电能质量记录仪

产品描述：
Fluke 1736 和 1738 三相电能质量记录仪具有 Fluke Connect® 移动应用程序和桌面软件的兼容性，让您获得所需数据，从而实时做出重要的电能质量和能耗决策。1736 和 1738 可以进行电能量分析和基本电能质量记录，是理想的测试工具，自动获取和记录超过 500 个电能质量参数，让您对所需数据有更优的可视性，以优化系统可靠性并节省资金。借助 Fluke 1738 高级电能质量记录仪，您可以使用增强的“电能质量健康状况概要”(EN50160) 功能来执行高级分析，让您快速了解电气系统的总体健康状况。电能质量健康状况概要是基于详细电能质量测量对已记录的数据执行的评估，其中包括可视化事件波形捕获，让您对所需数据拥有更好的可视性，以优化系统的可靠性并节省电费。

产品特点产品参数相关产品

产品特点

主要特性

Fluke 1736 和 1738 三相电能质量记录仪是多用途、兼容 Fluke Connect 的三相电能记录仪，用于执行能量、负载和电力质量研究

主要测量：自动捕获和记录电压、电流、功率、谐波和关联电能质量值，并使用事件波形快照和高分辨率真有效值配置文件捕获暂降、暂升和浪涌电流
仪器供电方便：直接从测量电路给仪器供电
Energy Analyze Plus 应用软件：通过我们的自动化报告功能下载并分析能耗和电能质量健康状况的每个细节，并使用集成的电能质量健康状况摘要来快速了解系统健康状况

其他的有用功能：

在记录器、Fluke Connect 移动应用和桌面软件上，或者通过您设施内的 Wi-Fi 基础设施提供数据。

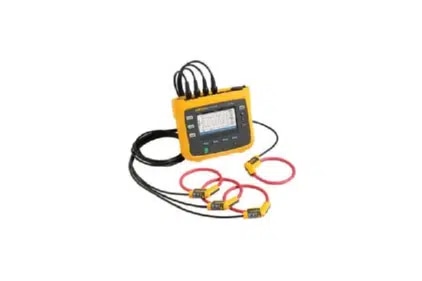

使用随附的 4 个柔性电流探头测量所有三相线和中性线
直接从测量电路给仪器供电
在记录会话期间以及在下载前检查测量值，以进行实时分析
1738 中包括事件波形快照和高分辨率真有效值配置文件，以及日期、时间戳和严重性以捕获暂降、暂升和浪涌电流，并帮助查明导致电源质量问题的潜在原因
1738 还通过电能质量健康状况概提供关于电气系统总体健康状况的快览

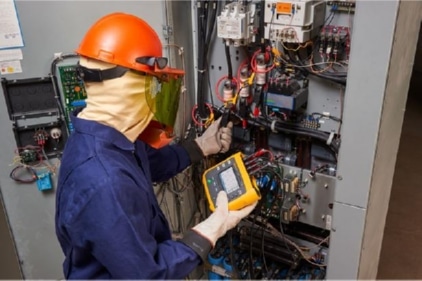

提供明亮的彩色触摸显示屏，以方便进行现场分析和数据检查
通过快速的引导式图形用户界面，帮助您始终捕获正确的数据
通过智能验证功能降低连接不确定性

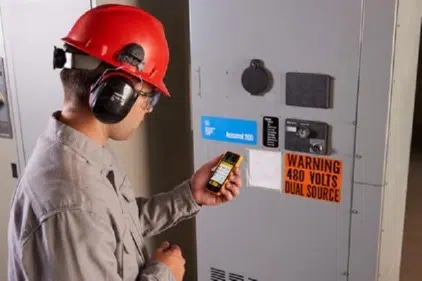

允许您通过前面板或者智能手机上的 Fluke Connect 应用完成现场设置
提供与其他支持 Fluke Connect 的设备完全集成的日志记录，以便在 Fluke Connect 无线数字万能表或模块上同时记录最多两个额外测量参数*
随附 Energy Analyze Plus 应用程序软件，使您能够分析能耗和电能质量健康状况的每个细节并创建自动报告

记录常见的参数

1736 和 1738 机型专用于测量最关键的三相电能参数，可以同时记录 rms 电压、rms 电流、电压和电流事件、电压和电流 THD、高达 50 次谐波的电压和电流谐波、有功功率、无功功率、功率因数、有功电能、无功电能等。1736 和 1738 机型具有足够的存储空间，数据记录超过一年，可以发现可能遗漏或难以发觉的问题。

分析和报告

获取记录数据只是工作的一部分而已。您获得数据后，就需要创建有用的信息和报告，让您所在的组织或客户可以轻松地共享和了解。Fluke Energy Analyze Plus 软件让这种工作化繁为简。通过功能强大的分析工具，几分钟内即可创建自定义的报告，让您能够通知所发现的结果并快速解决问题，从而可以优化系统可靠性并节省资金。

产品参数

技术指标
精度
参数		量程	分辨率	在参考条件下的基本精度（读数百分比 + 满量程百分比）
电压		1000 V	0.1 V	±(0.2% + 0.01%)
电流：直流电输入	i17xx-flex 1500 12"	150 A	0.1 A	±(1% + 0.02%)
	i17xx-flex 1500 12"	1500 A	1 A	±(1% + 0.02%)
	i17xx-flex 3000 24"	300 A	1 A	±(1% + 0.03%)
	i17xx-flex 3000 24"	3000 A	10 A	±(1% + 0.03%)
	i17xx-flex 6000 36"	600 A	1 A	±(1.5% + 0.03%)
	i17xx-flex 6000 36"	6000 A	10 A	±(1.5% + 0.03%)
	i40s-EL 电流钳	4 A	1 mA	±(0.7% + 0.02%)
	i40s-EL 电流钳	40 A	10 mA	±(0.7% + 0.02%)
频率		42.5 Hz 至 69 Hz	0.01 Hz	±(0.1%)
辅助输入		±10 V dc	0.1 mV	±(0.2% + 0.02%)
电压最小值/最大值		1000 V	0.1 V	±(1% + 0.1%)
电流最小值/最大值		由电流探头决定	由电流探头决定	±(5% + 0.2%)
电压 THD		1000%	0.1%	±0.5
电流 THD		1000%	0.1%	±0.5
2 至 50 次电压谐波		1000 V	0.1 V	≥ 10 V：读数的 ±5%
2 至 50 次电压谐波		1000 V	0.1 V	< 10 V：±0.5V
2 至 50 次电流谐波		由电流探头决定	由电流探头决定	≥ 电流量程的 3%：读数的 ±5%
2 至 50 次电流谐波		由电流探头决定	由电流探头决定	< 电流量程的 3%：量程的 ± 0.15%
Unbalance（失衡）		100%	0.1%	±0.2
