Fluke 1742、1746和1748 在线可移动式电能质量记录仪

产品描述：
Fluke 1740 系列在线可移动式电能质量记录仪，体积小巧，坚固耐用，专为需要灵活地排除故障、量化能量利用率和分析配电系统的技术人员和工程师特别设计。Fluke 1740 系列在线可移动式电能质量记录仪完全符合国际电能质量标准（如 IEC 61000-4-30），并且能够同时记录最多 500 个参数，还能够捕获事件，可以帮助您比以往更容易地找出间歇性或难以发现的电能质量问题。随附的 Energy Analyze Plus 软件可根据国内和国际标准（如 EN 50160 和 IEEE 519）迅速评估进户线、变电站或负载处的电能质量。

产品特点产品参数相关产品

产品特点

硬件功能

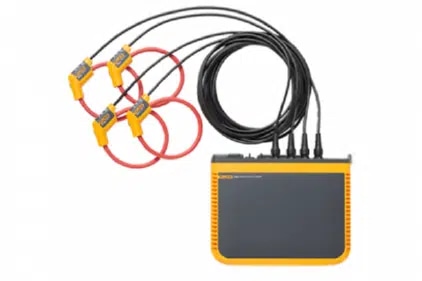

测量所有三相电压和电流以及零线电流： 三相和零线电压导线及四个柔性电流探头。
全面记录： 该设备中可以存储 20 多个不同的记录会话。可自动记录各种电能和电能质量变量，让您始终掌握测量趋势。
测量精度高： 符合严格的 IEC 61000-4-30 A 类第 3 版标准“测试和测量技术 - 电能质量测量方法。
捕获下降、上升和中断事件： 1748 包括事件波形捕获和 RMS 事件曲线图以及日期、时间戳和严重程度信息，以帮助查出电能质量问题的潜在根源。
测量主要电能质量参数： 测量电压和电流的谐波和间谐波，还包括不平衡、闪变和快速电压变化。
优化的用户界面： 基于 PC 的快速、引导式、图形化应用程序设置，让您每次都能捕获正确数据；智能验证功能和仅电能质量分析仪才有的自纠正功能，可降低连接不确定性。可通过设备电源按钮上的黄灯自动表明连接错误，连接错误得到纠正后该灯会变绿。
优化的用户界面： 快速引导性的图形设置可确保您每次都能捕获正确的数据，而智能的验证功能会指明连接是否正确，从而减少用户的疑虑
灵活的电源： 可直接由所测量的电路供电，电能质量分析仪具有宽可用电压范围，可自动从 100 V 升高到 500 V，也可由墙壁电源线供电，因此您可以在任何地方进行测试。
坚固耐用，精确可靠： 其设计可承受恶劣的安装环境，与 IP65 电压输入适配器配合使用时具有 IP65 防护等级。

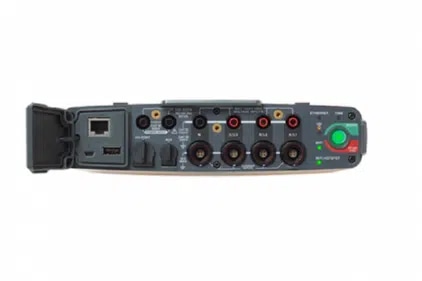

两个外部 USB 端口： 一个端口用于 PC 连接，另一个端口用于快速简单地将数据下载到标准 U 盘或其他 USB 设备，可让您将测量设备留在原地继续记录。
以太网连接： 用于仪器设置和高速数据下载的有线和无线连接。
体积小巧： 其设计适合狭小空间和紧凑型配电板，占用空间小，体积为 23 cm x 18 cm x 5.4 cm (9.1 in x 7.1 in x 2.1 in)。
高安全级别： 进户线和下游负载额定使用 600 V CAT IV/1000 V CAT III 安全等级满足进户线和下游使用。
优化的测量附件： 独特的无缠结扁平电压线和细柔性电流探头可确保用户即使在狭小的空间里也能轻松进行安装。
电池寿命： 锂离子电池每充一次电能提供四小时工作时间（备用时间），可抵御临时电力中断。
安全： 使用标准链或其他安全装置保护您的财产不受损失。
磁性悬挂组件： 在配电板内部或外部方便安全地安装附件；与所有型号兼容，作为 1748 型号的标配提供。

软件功能

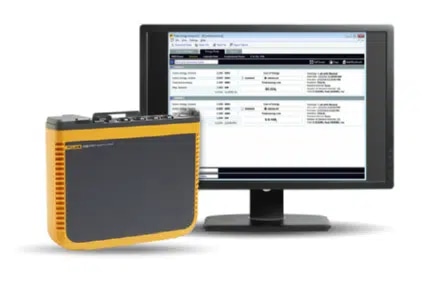

通过 PC 应用软件进行“车间或“现场设置和下载： 使用 USB 记忆棒、WiFi 下载、有线以太网连接或通过 USB 线即可轻松下载。

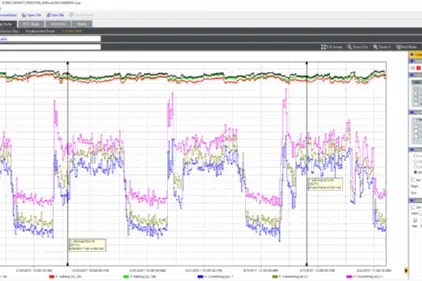

Energy Analyze Plus 应用软件： 通过自动化报告下载和分析能耗和电能质量健康状态的每个测量细节。
一键式报告： 根据常用标准（如 EN 50160、IEEE 519、GOST 33073）创建标准化报告，或以 PQDIF 或 NeQual 兼容格式导出数据，以便用于第三方软件。
高级分析： 选择任何可用记录参数，创建一个高度自定义的记录测量结果视图，进行高级数据相关性分析。

功能	Fluke 1742	Fluke 1746	Fluke 1748
功能
电压、电流、功率、功率因数、频率	•	•	•
正向/反向能量	•	•	•
高峰用电需求	•	•	•
THD	•	•	•
闪变	•	•	•
电压和电流谐波（最多 50 次）¹		•	•
不平衡¹		•	•
快速电压变化事件¹		•	•
间谐波（最多 50 次）¹		•	•
下降、上升、中断和瞬态事件表¹		•	•
涌入电流¹		•	•
瞬态（低频）/波形偏差事件²			•

产品参数

技术指标
精度
参数		量程	最大分辨率	参考条件下的内在准确度（读数的 % + 量程的 %）
电压		1000 V	0.1 V	标称电压的 ±0.1 %¹^，2
电流：直接输入	i17xx-flex 1500IP 24 1500 A	150 A	0.01 A（最小值1.5A）³	±(1% + 0.02%)
		1500 A	0.1 A
	i17xx-flex 3000IP 24 3000 A	300 A	0.01 A（最小值3.0 A）³	±(1% + 0.03%)
		3000 A	0.1 A
	i17xx-flex 6000IP 36 6000 A	600 A	0.01 A（最小值6.0 A）³	±(1.5% + 0.03%)
		6000 A	0.1 A
	i40s-EL 电流钳	4 A	1 mA	±(0.7% + 0.02%)
		40 A	10 mA
频率		42.5 Hz 至 69 Hz	0.01 Hz	±(0.1%)²
辅助输入		±10 V 直流	0.1 mV	±(0.2% + 0.02%)
电压最小值/最大值		1000 V	0.1 V	标称输入电压的 ±0.2 %¹
电流最小值/最大值		由附件定义	由附件定义	±(5% + 0.2%)
电压 THD		1000%	0.10%	± 2.5%
电流 THD		1000%	0.10%	± 2.5%
2 至 50 次电压谐波		1000 V	0.1 V	≥ 1 V：读数的 ± 5%
				< 1 V：±0.05V
2 至 50 次电流谐波		由附件定义	由附件定义	≥ 电流量程的 3%：读数的 ± 5%
				< 电流量程的 3%：量程的 ± 0.15%
闪变 P _LT，P_ST		0 至 20	0.01	5%
