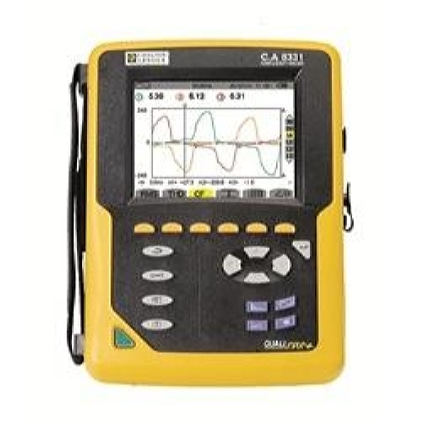

C.A 8331 三相电能质量分析仪

产品描述：
三相电能质量分析仪

产品特点 产品参数 相关产品

产品特点

  • 实时三相电压/电流相位图显示（包含各相有效值和相角）

  • 测量各相有功、无功及视在功率值及其三相总值

  • 功率因数、位移功率因数及正切因数计算显示

  • 暂态（瞬时）模式下,可记录（带时间标记）瞬时的电压电流干扰波形：如电压骤升、骤降及中断等

  • 在趋势图模式下,可记录储存所有参数

  • 电动机启动电流过程监测记录

  • 配置USB通讯接口,标配中文化Power Analyzer Transfer（PAT）软件,可用于组态设置仪器、将测量记录数据导入PC,转换数据为Excel格式等,并可实时显示各电量参数及波形图、相位图等

  • 可选购DataView软件（已中文化）,用于自动生成EN50160格式报表

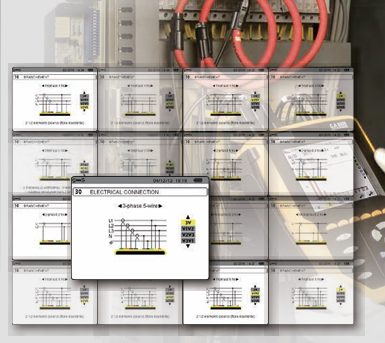

电气接线

无论工作繁简，Qualistar系列在所有类型的电网均有良好的应用

·单相、分相、无中性线的三相测量

·2、3、4、5线制的电网

·2-功率计法

·ARON

·2½elements






更长时间的浪涌，超过10分钟

浪涌电流指电源接通瞬间，流入电源设备的峰值电流，可表征电气设备是否安装良好。

本设备可以测量超过10分钟周期的浪涌电流，只需您做好设置，其余的交给Qualistar即可。

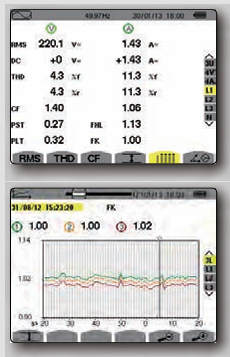

短时、长时闪变值

“闪变”是电压波动引起的人眼对灯闪的主观感受。

根据IEC标准，闪变等级用下面两个参数描述:

Pst(短时间闪变)根据电压信号采样的统计处理得到评价闪变等级参数，测量时间在10分钟左右。

Plt(长时间闪变)短时间闪变的累计，一般测量周期超过2小时。





电能值，包括原油当量

Qualistar系列测量电能。本型号可以显示所有与能量有关的数值。

·开始、停止按钮按键可以启动或停止能量数值累计功能。

·有丰富的计量单位可供选择:KW，J，nuclear toe，non-nuclear toe，BTU等等。





变压器K因数计算

K因数是用来标识变压器因为谐波电流而产生热效应的一个数值，热效应会减少所连接设备的寿命。

·遵循NF EN 50464-3标准计算变压器降容。

·FHL与欧洲K因子总是同步记录、测量。

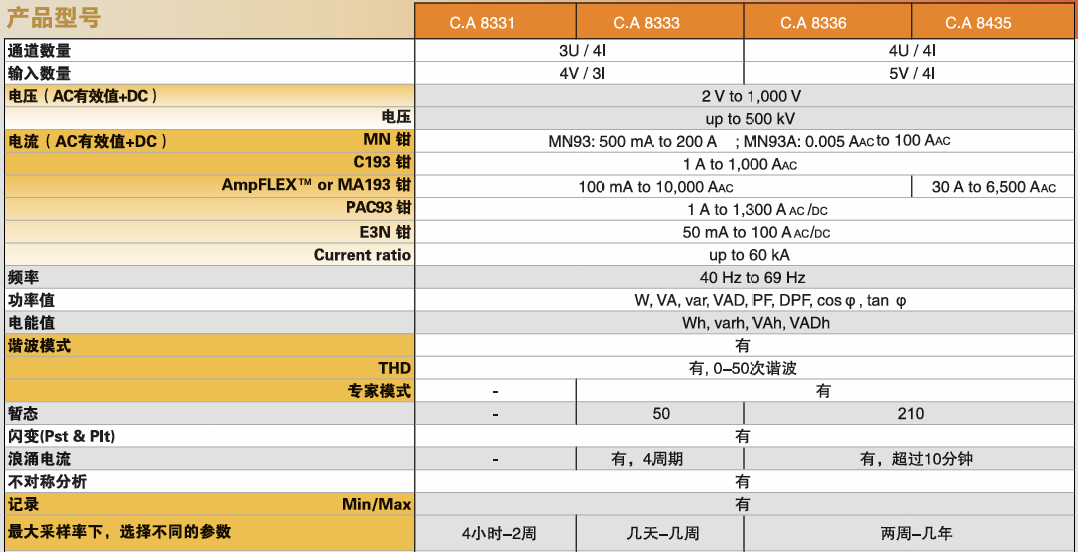

产品参数
