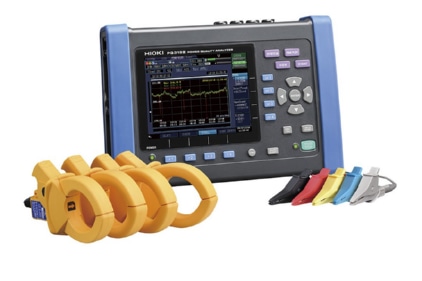

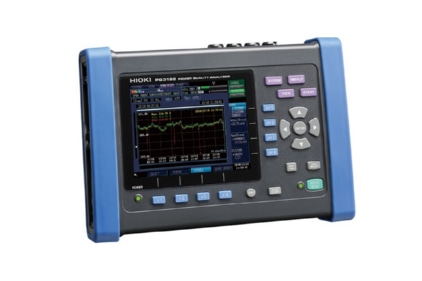

电能质量分析仪PQ3198

产品描述：
符合国际标准IEC61000-4-30 Ed.3 Class A 单相2线~三相4线。更轻松、更准确地进行电源故障排查。

产品特点产品参数相关产品

产品特点

● 可按照全球标准检查电能质量问题（IEC61000-4-30 ClassA）

● 连续进行高精度的测量
（V：标准电压的±0.1%，A：±0.1% rdg. ±0.1% f.s. W：±0.2% rdg. ±0.1% f.s.）
● 还可测量高次谐波成分（Supraharmonics），电压测量高达80kHz的宽频带
● 瞬间过电压峰值最大6000V，可测量最高700kHz
● 最大可测AC 6000A
● 使用（ch1，ch2，ch3）和ch4可进行双系统的功率测量和效率运算
● 可以进行变频器的简单测量，基本频率40~70Hz载波频率~20kHz
● 使用附件PQ ONE能够制作简单的报告

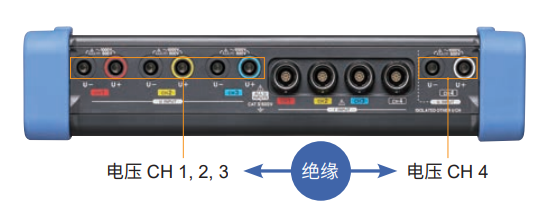

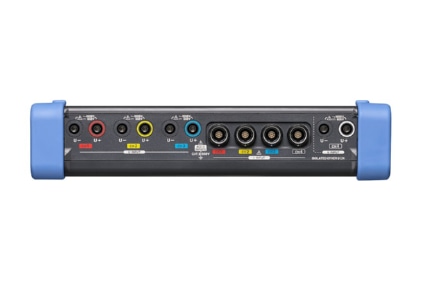

双系统的测量

电压CH1,2,3与CH4是绝缘的，因此能够测量双系统的功率和效率。

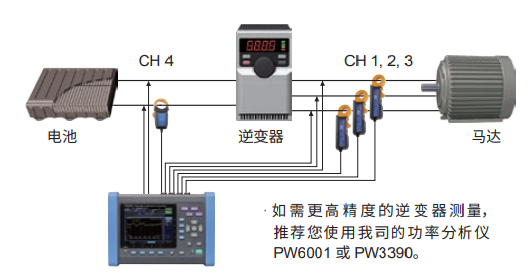

逆变器的简易测量

可以测量基波频率40～70 Hz、载波频率～20 kHz的逆变器次级端。如果是DC-三相逆变器，还可以测量效率。

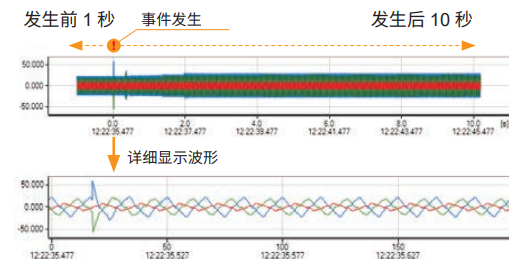

记录事件发生前后的 11 秒

最长可记录异常发生前 1 秒和发生后 10 秒的波形。可用于发生异常前后的分析或是光伏功率调节装置的负载截断测试以及恢复正常的确认。

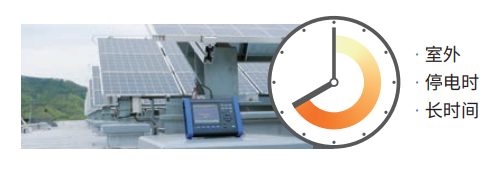

电池最长驱动 8 小时

节能设计使电池更持久。电池是标配的，可应对各种情况，例如在停电时可继续测量，或是拿到没有电源的现场使用。

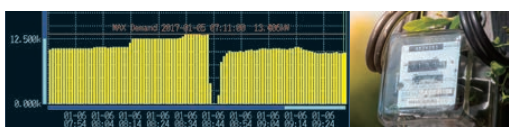

需量记录

可按时间顺序记录功耗。

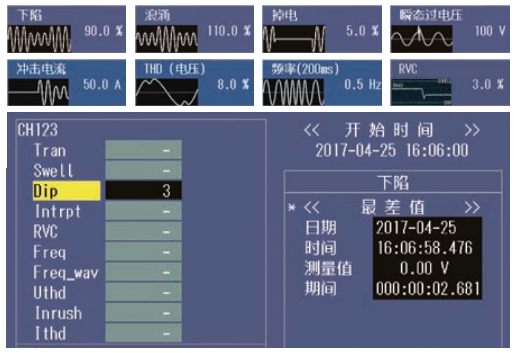

事件统计显示

可确认每种事件的发生次数和最差值。

产品参数

测量线数	除了单相2线/单相3线/三相3线/三相4线，另外ch4测量电压/电流（直流或交流）
电压量程	ch1~ch3：电压测量600.00Vrms，瞬间电压测量峰值6.0000kV ch4：600.00Vrms或DC，瞬间电压测量峰值6.0000kV
电流量程	AC500.00mA~5.0000kA（测量范围根据使用的传感器不同而不同）
功率量程	300.00W~3.0000MW（根据使用的电压、电流量程自动决定）
基本精度	电压：标准电压±0.1% rdg. 电流： ±0.1% rdg. ±0.1% f.s. + 电流传感器精度有功功率：±0.2% rdg. ±0.1% f.s. +电流传感器精度
测量功能	1,瞬间过电压：2MHz采样率 2,频率1个波形：从1个波形开始运算 200kHz采样率 3,电压1/2有效值：每错开半个波形的1个波形运算电流1/2有效值：每半个波形的运算 4,电压上升、电压下降、瞬间中断：电压1/2有效值时检测 5,冲击电压：电压1/2有效值时检测 6,电压波形比较：自动生成并比较判断区域 7,瞬间闪变值：符合IEC61000-4-15 8,频率 200ms：从10个波形、12个波形开始运行 40~70Hz 9,频率10秒间：从10秒间的波形开始运算 40~70Hz 10,电压波形峰值、电流波形峰值 11,电压、电流、有功功率、视在功率、无功功率、有功电能、无功电能、功率因数、位移功率因数、电压不平衡度、电流不平衡度、效率 12,高次谐波（电压/电流）：2k~80kHz频带 Supraharmonics 13,谐波/相位角（电压/电流），谐波功率：第0次~第50次 14,谐波电压电流相位差：第1次~第50次 15,总谐波畸变率（电压/电流） 16,间谐波（电压/电流）：第0.5次~第49.5次 17,K因素（倍增率） 18,V10闪变，IEC闪变（短/长） 19. Mains signaling voltage
