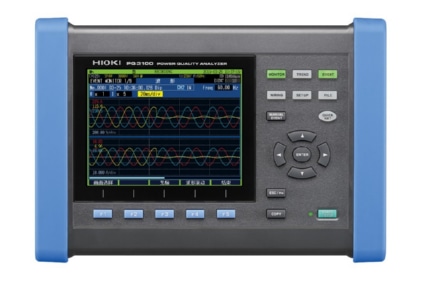

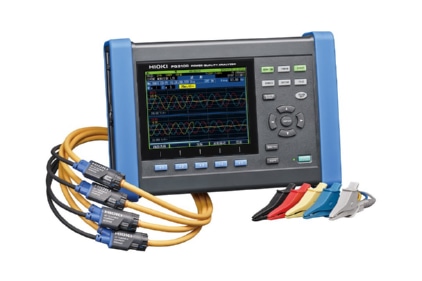

电能质量分析仪 PQ3100

产品描述：
电源保养和故障时，1台仪器记录并分析，实现准确的电源分析。电能质量监测和记录符合国际标准IEC 61000-4-30 Ed.3 Class S 单相2线～三相4线钳形输入小巧、轻型。

产品特点产品参数相关产品

产品特点

•所有电压、电流、功率、谐波、闪变等都按照时序同时测量（Ver.UP中带闪变功能）

•趋势记录的同时捕捉瞬间停电、电压下降、频率变化等所有电源异常情况
•使用QUICK SET功能轻松掌握测量步骤
•附件应用软件PQ ONE能制作符合GB标准的报告
•最长可记录事件发生前1秒，发生后10秒的波形
•可长时间准确的测量DC电流（使用AC/DC自动调零电流传感器）
•电流传感器电源由PQ3100主机供电

双系统的测量

电压CH1,2,3与CH4是绝缘的，因此能够测量双系统的功率和效率。

逆变器的简易测量

可以测量基波频率40～70 Hz、载波频率～20 kHz的逆变器次级端。如果是DC-三相逆变器，还可以测量效率。

记录事件发生前后的 11 秒

最长可记录异常发生前 1 秒和发生后 10 秒的波形。可用于发生异常前后的分析或是光伏功率调节装置的负载截断测试以及恢复正常的确认。

电池最长驱动 8 小时

节能设计使电池更持久。电池是标配的，可应对各种情况，例如在停电时可继续测量，或是拿到没有电源的现场使用。

需量记录

可按时间顺序记录功耗。

事件统计显示

可确认每种事件的发生次数和最差值。

产品参数

测量线路	除了单相2线/单相3线/三相3线/三相4线以外，还可使用ch4测量电压/电流 (所有通道都能对应AC/DC测量)
电压量程	电压测量1000.0 Vrms或DC, 瞬态测量2.200 kVpeak
电流量程	AC/DC 50.000 mA～5.0000 kA (根据所用传感器的测量范围而异)
功率量程	50.000 W～6.0000 MW (根据所使用电流量程和接线自动决定)
基本精度	电压: 标称电压的±0.2%, 电流: ±0.1% rdg. ±0.1% f.s. + 电流传感器精度，有功功率: DC ±0.5% rdg. ±0.5% f.s. + 电流传感器精度 AC ±0.2% rdg. ±0.1% f.s. + 电流传感器精度
测量功能	1. 瞬态过电压: 200 kHz采样 2. 频率1波: 从1个波形进行运算 3. 电压1/2有效值、电流1/2有效值：每隔开半波半的1个波形运算 4. 浪涌、下陷、停电: 电压1/2有效值时检测 5. 冲击电流: 每半波运算电流后的有效值时检测 6. 频率200 ms: 从10个波形·12个波形进行运算 7. 频率10秒:从10秒间的波形进行运算 8. 电压波形峰值，电流波形峰值 9. 电压，电流，有功功率，视在功率，无功功率，有功电能，视在电能，无功电能，电费，功率因数，位移功率因数，电压不平衡率，电流不平衡率 10. 电压波峰因数，电流波峰因数 11. 谐波/相位角(电压/电流), 谐波功率: 第0次～50次 12. 谐波电压电流相位差: 第1次～50次 13. 总谐波畸变率(电压/电流) 14.间谐波(电压/电流): 第0.5次～49.5次 15. K因数(倍增率) 16. (Ver.UP) 瞬态闪变值: 符合IEC61000-4-15 17. (Ver.UP) ΔV10闪变，IEC闪变(短时间/长时间)
