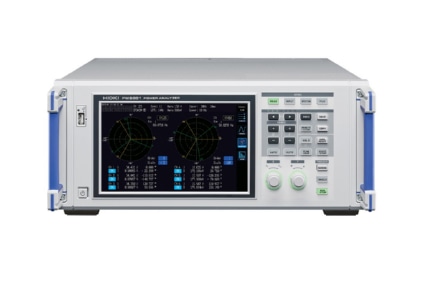

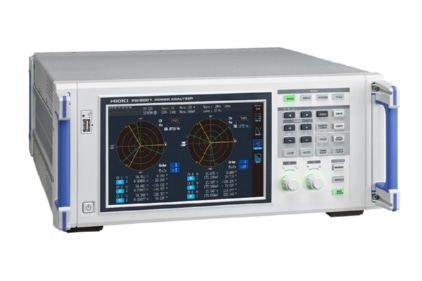

功率分析仪 PW6001

产品描述：
高精度测量马达、功率转换效率的功率分析仪

产品特点产品参数相关产品

产品特点

● 功率基本精度±0.05％※1 （※1仅指主机精度，但即使加上电流传感器精度也可达到±0.075%）
● 抗干扰性强且高稳定性（80dB/100kHz的CMRR, ±0.01%/℃的温度特性）
● 还能准确测量变化大的负载，TrueHD 18bit
● 在保证最高精度的同时达到10ms的更新率（通过专用IC所有测量都是独立并同时运算）
● 对于准确且稳定的效率测量很重要的一点：DC基本精度±0.07%
● 频率带宽 DC 0.1 Hz ~ 2 MHz

● 高速采样 18 bit，5 MS/s，实现可靠的频率分析

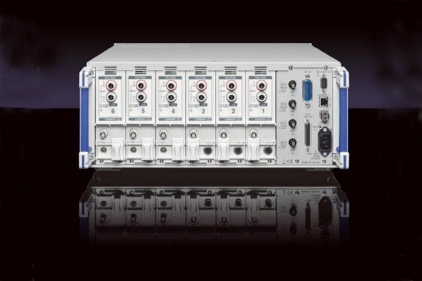

● 最大12ch※2，实时连接2台的同步功能
　※2 6ch机型使用光连接线（最长500m）连接2台，可以同步数据和波形。

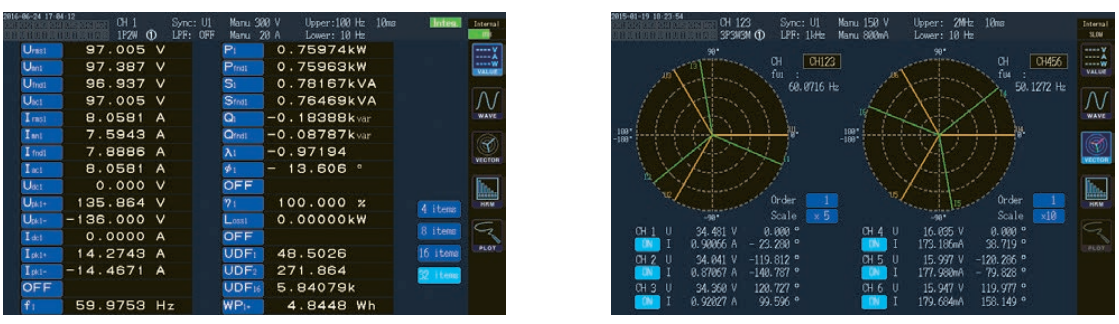

● 无需示波器的波形分析，马达分析专用触发
● 带宽1.5MHz，最大100次的宽频谐波分析
● 通过蓝牙®无线技术兼容的适配器，将测量值传输至日置的数据采集仪（兼容 LR8410 Link）

通过自动相位补偿功能，可立即开始测量

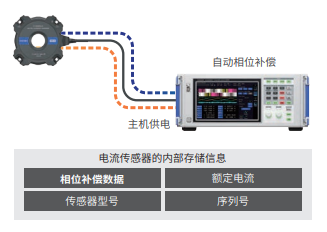

标配电流传感器的供电和传感器识别功能。

自动设置电流传感器的电源供应和缩放。只需连接，便可立即开始测量。

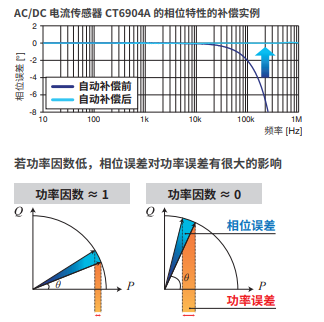

准确测量高频、功率因数低的功率

电流传感器的自动相位补偿功能

为了准确测量高频且功率因数低的功率，相位误差的补偿很重要。 PW6001 自动获取电流传感器的相位特性，以 0.001°的分辨率进行补偿。可轻松提高电流传感器的性能。

测量条件的记录

自动获取电流传感器的信息

只要连接电流传感器，自动获取电流传感器的型号和序列号 NO.。可以同时记录测量数据和测量条件的详细情况。

频率带宽 DC, 0.1Hz～2MHz

通过电流传感器的相位补偿功能让高频功率测量更准确

以SiC材料为代表的高速开关设备，要求更宽频带的功率测量。内含卓越技术的基本性能，实现高精度、宽频带、高稳定性的功率分析。

功率基本精度±0.05%

增加抵抗干扰和温度变化的能力追求极致的稳定性

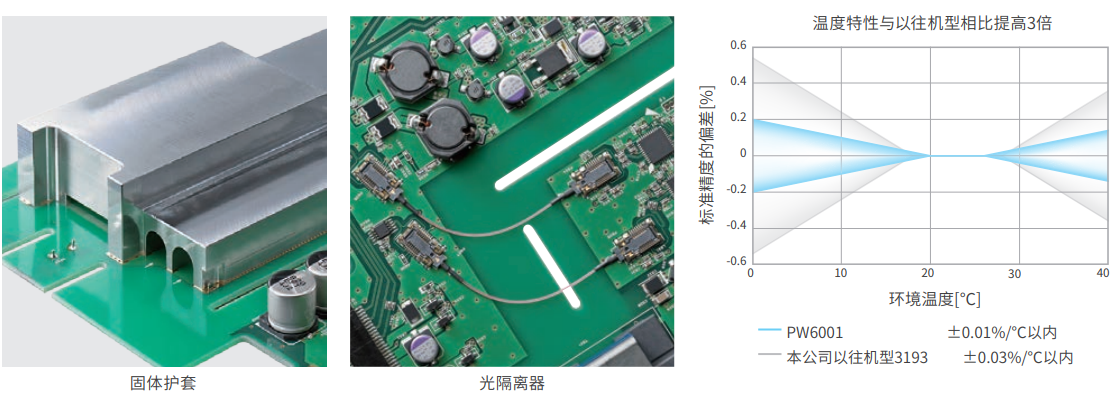

由金属切削所形成的的具备独特性质的坚固护套，从输入端口开始保证爬电距离的光绝缘装置。 2个关键装置提高抗干扰性能，实现高稳定性和80dB/100kHz的CMRR性能。另外，温度特性提高到±0.01%/℃，使高再现性测量成为可能。

产品参数

测量线路	单相2线，单相3线，三相3线，三相4线
输入通道数	最大6ch，电压/电流同时单位是1ch （电压测量部分：光绝缘输入，电流测量部分：通过电流传感器绝缘输入）
测量项目	电压（U）、电流（I）、有功功率（P）、视在功率（S）、无功功率（Q）、功率因数（λ）、相位角（φ）、频率（f）、效率（η）、损失（loss）、电压纹波率（Urf）、电流纹波率（Irf）、电流累积（Ih）、功率累积（WP）、电压峰值（Upk）、电流峰值（Ipk）
	谐波测量：谐波有功功率等，运算次数从2～100次中选择
	波形记录：电压电流波形/马达脉冲：平时5MS/s，马达波形：50kS/s，16bit 记录容量：1MW×（电压+电流）× ch数 + 马达波形
	马达分析（仅限PW6001-11~-16）：电压、扭矩、转数、频率、转差率、马达效率
测量量程	电压：6 V～1500 V, 8档量程
	电流(Probe1): 400 mA～1 kA（量程根据电流传感器而变）
	电流(Probe2): 100 mA～50 kA（量程根据电流传感器而变）
	功率：2.40000W～4.50000MW（根据电压、电流传感器而定）
	频率：0.1 Hz～2 MHz
基本精度	电压 : ±0.02% rdg. ±0.02% f.s. 电流 : ±0.02% rdg. ±0.02% f.s. 功率 : ±0.02% rdg. ±0.03% f.s.
