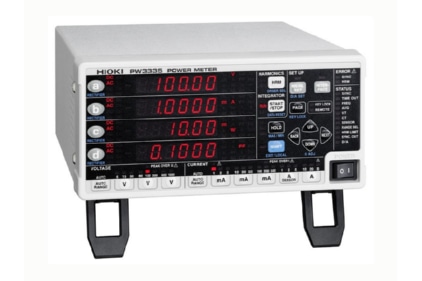

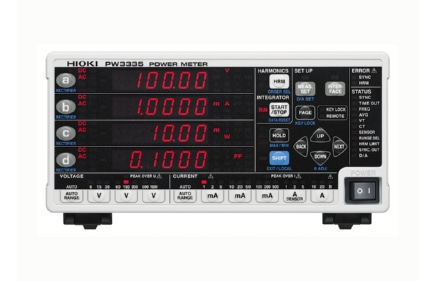

功率计PW3335

产品描述：
单相功率计、AC/DC高精度测量待机功率、操作时功率

产品特点产品参数相关产品

产品特点

● 高精度测量待机功率、操作时功率

● ±0.15%的较高基本精度
● 1mA量程～20A量程（最大30A保证精度）
● DC、和0.1Hz~100kHz和宽频带
● 谐波测量标配、对应IEC62301等各种测量标准
● 变频器/马达的无负载试验中实现低功率因数但高精度测量
● 可同步控制最多8台

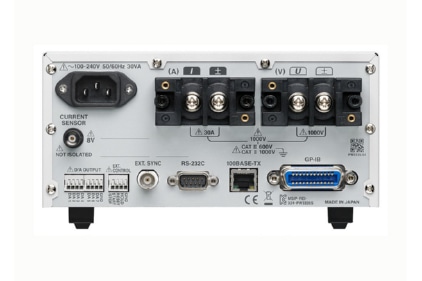

● 最大输入AC5000A，配备外部电流传感器输入端口（仅限PW3335-03、PW3335-04）

基本精度和DC精度

决定电气产品节能性能的功率测量。可信赖的精度给客户提供功率测量的有力支持。

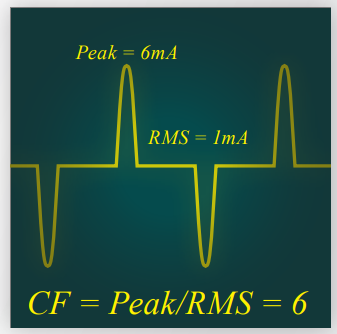

峰值可达量程600% 波峰因数6

开关电源或变频器输入时电流会变得激剧，可能会造成过量程而无法进行正确的测量。PW3335即使是波形峰值相对量程较大的情况，也可以准确的进行测量。

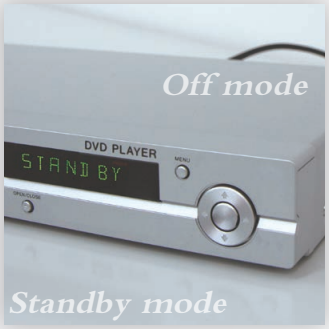

待机功率更加精准

具有能轻松测量微小功率的量程结构。电流最小可从10μA开始，有功功率从0W开始。从IEC62301标准开始可测量各种规格。

功率因数影响±0.1%f.s.以下

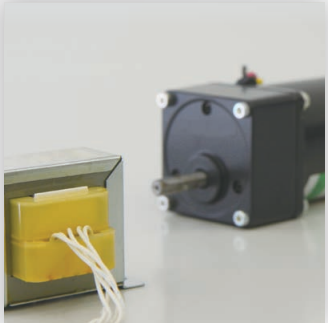

测量待机功率，变压器/马达的无负载电动等的低功率因数状态时，可能会对有功功率的值有所影响。PW3335相比以往机型受功率因数的影响不到一半。

功率数据与谐波所有数据可同时测量

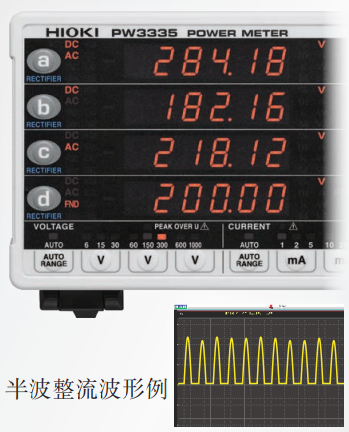

所有数据可在内部同时并列处理。AC/ DC成分混合的半波整流等波形，也可分别同时测量。使用PC通讯软件，能同时获取180个以上的测量项目。

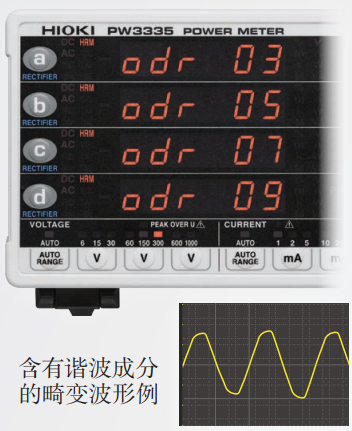

标配谐波测量

最大可测量高达50次的谐波。适用于以家用电器为首的电气设备的电源开发评估。电压有效值和综合谐波畸变率 (THD)也可同时在画面中显示。THD运算时可任意指定最大次数。

产品参数

测量线数	单相2线
测量项目	电压、电流、有功功率、视在功率、无功功率、功率因数、相位角、频率、最大电流比、电流累积、有功功率累积、累积时间、电压波形峰值、电流波形峰值、电压波峰因数、电流波峰因数、时间平均电流、时间平均有功功率、电压纹波率、电流纹波率
谐波相关项目	同步频率范围10 Hz～640 Hz，分析次数：最大50次谐波电压真有效值、谐波电流真有效值、谐波有功功率、综合谐波电压畸变率、总谐波电流畸变率、基波电压、基波电流、基波有功功率、基波视在功率、基波无功功率、基波功率因数（位移功率因数）、基波电压电流相位差、谐波电压含量、谐波电流含量、谐波有功功率含量（仅通过专用软件获得数据：谐波电压相位角、谐波电流相位角、谐波电压电流相位差）
测量量程	[电压] AC/DC 6 V～1000 V，8档量程 [电流] AC/DC 1 mA～20 A，14档量程 [功率] 6.0000 mW～20.000 kW (根据电压·电流量程的组合而定)
累积测量 (累积：10000小时以下)	固定量程累积/自动量程累积可切换 [电流]6位显示（0.00000 mAh～，不同极性和综合值） [有功功率]6位显示（0.00000 mWh～，不同极性和综合值）
输入电阻 (50/60 Hz)	电压：2 MΩ，电流：520 mΩ以下 (1 mA～100 mA量程)，15 mΩ以下 (200 mA～20 A量程)
基本精度 (有功功率)	±0.1% rdg. ±0.1% f.s. (DC) ±0.1% rdg. ±0.05% f.s. (45 Hz to 66 Hz, at Input < 50% f.s.) ±0.15% rdg. (45 Hz to 66 Hz, at 50% f.s. ≤ Input)
