Fluke NORMA 4000CN 多功能功率分析仪

产品描述：
福禄克Norma功率计|功率分析仪：电力电子测试和开发领域可靠的高准确度测量工具

产品特点 产品参数 相关产品

产品特点

主要特性

  • 结构紧凑的高精度功率分析仪，便于携带、节省空间。

  • 简洁的用户界面确保操作简单、直观。

  • 标准配置允许用户准确选择适合其特定应用的相应功能。

  • 同时并行采集所有相，精确显示所有相上在某一精确时间点的动态事件。

  • 所有的输入是电隔离的，避免各种应用中的短路。

  • 高达40次电压、电路和功率谐波。

  • FFT分析、矢量图、记录仪功能，以及数字示波器（DSO）模式。

  • 用户可选的平均时间，15 ms～3600 s，适合于动态测量。

  • 4 MB内部存储器，用于存储测量值。

  • RS232为标配接口，可选IEEE 488/以太网接口。

  • 可选的处理接口，可通过外部传感器测量扭矩和速率。含4路模拟输出，可方便地用于电机和驱动应用。

  • 341kHz采样率，可进行详尽的信号分析。

  • DC-2MHz带宽，测量准确可靠。

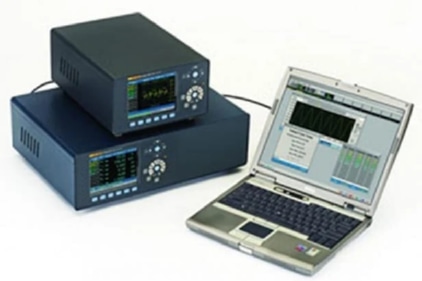

  • 包括Fluke NormaView PC软件，可用来设置、数据下载、分析和编写报告。


应用

电机
完整地测量电气和机械功率值，准确度达0.2%。通过详尽地频谱分析和动态扭矩计算，可准确计算电机效率。

变频器
准确的测量输入和输出电气参数，特别是输出PWM波形的功率值。

照明系统
高达2MHz的带宽，以及同类产品中较高的341KHz采样率，可详尽分析整流器输出信号。独有的分流器技术能够在非常高的频率下进行功率测量。

变压器
同步测量3相功率，即使在非常低的功率因数下，亦可以准确进行空载和负载损耗测量等。

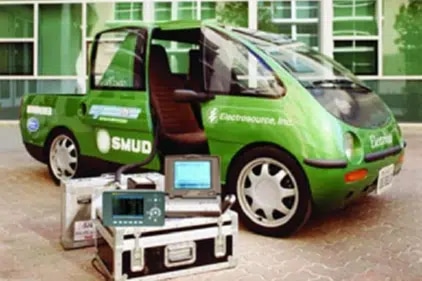

汽车
在现代化汽车的开发阶段详细分析已安装的所有电气和机械零件，帮助降低油耗或提高电动汽车的行使里程。同步测量电气输入和机械输出，提供了关于个体零件以及整个驱动系统的效率和损耗的数据。

开关电源和UPS
非常高的带宽，能够在开关电源的开关链路上全面、准确地测量功率。独有的同轴分流器技术为数百kHz的频率提供了精密的结果。

充电器/逆变器
宽测量带宽与宽动态范围相组合，能够对中继电路中的高开关频率充电泵进行精密测量。

充电器/逆变器
宽测量带宽与宽动态范围相组合，能够对中继电路中的高开关频率充电泵进行精密测量。

tan d（介质损耗因数）测量
在非常低的功率因数下测量功率，并在非常小的损耗角下根据电压和电流计算tan d。

基本功能
快速傅里叶变换（FFT） 计算谐波并以图形标识。最多可同时显示3个谐波频谱。被测值：每相U、I和P。阶次：1次～40次谐波，最大值为采样频率的二分之一。

数字示波器（DSO）
同时显示多达3个测量值（采样值）。快速查看波形和失真。

积分功能（能量）
同时显示多达6个可设置的电参数。开始/停止条件和正/负向选项。

矢量图
可显示多达3路信号的基波矢量图。可方便测试仪器的正确连接，以及快速查看每路信号的相位角。

记录仪功能
显示一定时间段内的平均值，进行趋势分析。

RAM数据存储
储存采样值和平均值；开始/ 停止条件设置。大约4MB可用于储存测量值。

配置
将分析仪设置为以所需的格式测量并显示数据。




产品参数


环境条件

工作温度范围

5 °C ～ 35 °C     (41 °F ～ 95 °F)

储存温度范围

-20 °C ～ 50 °C     (-4 °F ～ 122 °F)

外壳

实心金属外壳，满足苛刻的EMC要求。

重量

Fluke Norma 4000CN：主机大约5kg

尺寸（高×宽×深）

Fluke Norma 4000CN：15 cm×23.7 cm×31.5 cm (5.9 in.×9.3 in.×12.4 in.)

显示屏

5.7“ / 144mm -320×240 像素，用户可选的背光照明和对比度。

气候级别

KYG DIN 40040，最大85%相对湿度，无凝结。

电源

85～264 V交流，50～60 Hz，直流100～260 V。 40 VA 带开关的欧式插头。

测量输入

安全插孔，4 mm，每路输入2个。外部分流器通过BNC插座连接。

操作

薄膜键盘，带光标键——功能键和直接功能键。

连接

三相分析仪的后面板。
