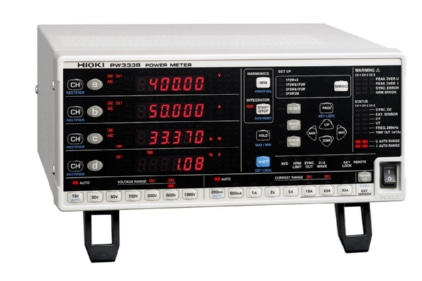

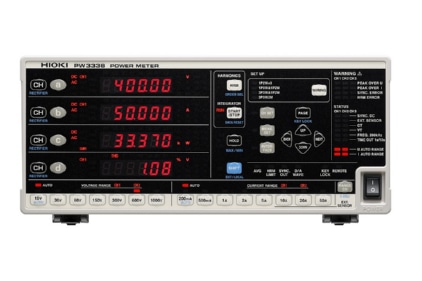

功率计PW3336

产品描述：
2ch输入，DC，或1P2W~3P3W 最大输入1000V，65A DC，或0.1Hz~100kHz 基本精度±0.1% 直接输入，LAN/RS-232C -01：GP-IB -02：D/A输出 -03：GP-IB&D/A输出

产品特点产品参数相关产品

产品特点

● 支持支持2ch输入，DC、可测单相2线~三相3线

● 用于马达、变频器、功率调节器、电源等的开发和生产
● 高基本精度：±0.15%
● 宽频带：DC，0.1Hz~100kHz
● 直接输入方式下最大可测65A的大电流
● 标配谐波测量：符合IEC61000-4-7
● 变压器/马达的无负载试验中，即便是低功率因数也能实现高精度测量
● 支持最大AC 5000A输入，带外部电流传感器输入端口
● 最多可同时控制8台仪器

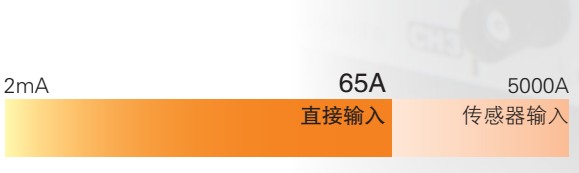

即使测量大电流也不影响测量精度

保证直接输入的最大电流到65A的精度。超过65A的大电流也可通过使用电流传感器(选件)进行测量。一般的直接输入方式的功率计，在输入大电流的情况下，由于分流电阻的自发热，精度会变差。而PW3336/PW3337通过使用DCCT 方式使得输入电阻变小，由自发热引起的精度影响基本为零。

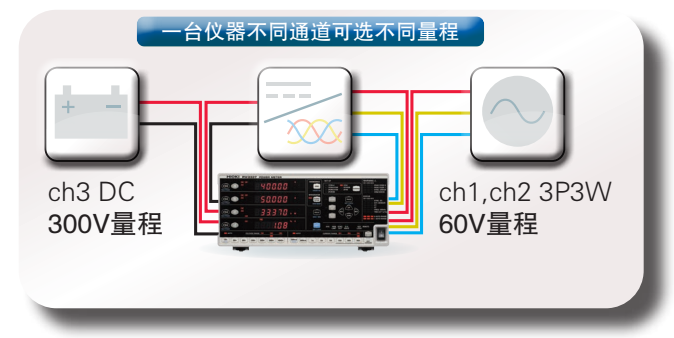

“3瓦表法”的概念

可根据使用的接线分别选择最合适的量程。例如，可用1台仪器同时测量变频器的输入直流电源和输出三相输出。可灵活应用于不论是变频器、UPS或是其他各种电源设备的输入输出效率测量。

精度±0.15%rdg.

HIOKI通过多年累积的技术和经验实现了高精度。以值得信赖的精度为客户的测量现场提供帮助。

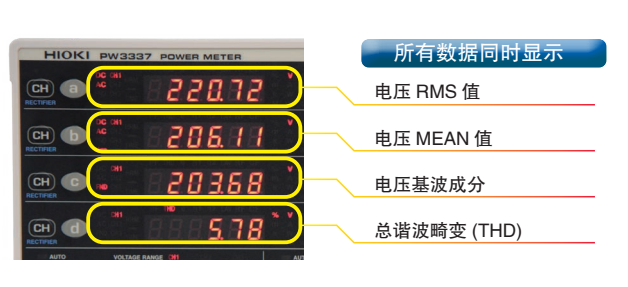

功率数据和谐波所有数据同时处理

RMS值、MEAN值、DC成分、AC成分、基波成分以及谐波测量、累积测量等所有的数据在内部同时同步处理。功率数据和谐波数据不需要切换模式。只需要切换显示即可得到具有同时性的测量值。如果使用PC通讯软件* ，不仅可在PC上获取测量数据，还可同时获取同步的多台仪器的数据。

低功率因数也可进行高精度测量

一般情况下，功率因数对精度的影响低于±0.1%f.s.，在作为变压器的节能评估指标之一的空载等试验中，可高精度测量低功率因数时的有功功率。空载运转时，一般来说电流波形的波峰因数较高，功率因数也会变差，而使用PW3336/PW3337系列则能够正确的进行测量。

产品参数

测量线路	单相2线、单相3线、三相3线(每个接线均可设置电压/电流量程)
测量项目	电压、电流、有功功率、视在功率、无功功率、功率因数、相位角、频率、效率、电流累积、有功功率累积、累积时间、电压波形峰值、电流波形峰值、电压波峰因数、电流波峰因数、时间平均电流、时间平均有效功率、电压纹波率、电流纹波率
谐波相关项目	同步频率范围：10Hz～640Hz，分析次数：最多50次谐波电压有效值，谐波电流有效值，谐波有功功率，总谐波电压畸变率，总谐波电流畸变率，基波电压，基波电流，基波有功功率，基波视在功率，基波无功功率，基波功率因数(位移功率因数)，基波电压电流相位差，通道间电压基波相位差，通道间电流基波相位差，谐波电压含有率，谐波电流含有率，谐波有功功率含有率 (仅限通过专用软件获取数据：谐波电压相位角，谐波电流相位角、谐波电压电流相位差)
*测量量程1**	[电压] AC/DC 0.15V～1000V [电流] AC/DC 2 mA～65A AC/DC电流传感器使用：AC/DC 4 A～2000 A (CT6877A、代表精度 ±0.348%) AC电流传感器使用：AC 10 A～5000 A (CT9667-01、代表精度 ±2.6%) *1：使用电流传感器时，最小最大电流值和精度根据其规格而定
累积测量 (累积：10000小时以下)	[电流] 6位显示 (0.00000 mAh～，极性分类和综合值) [有功功率] 6位显示 (0.00000 mWh～, 极性分类和综合值)
