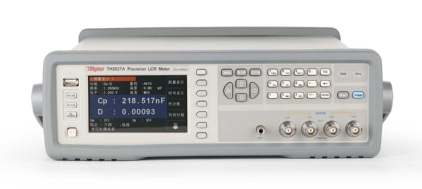

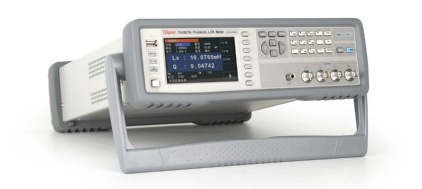

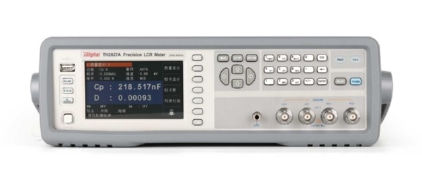

TH2827A 精密LCR数字电桥

产品描述：
TH2827系列是具有多种功能和更高测试频率的新型LCR数字电桥，体积小，紧凑便携，便于上架使用。本系列仪器基本精度为0.05%，测试频率最高1MHz及10mHz的分辨率，4.3寸的LCD屏幕配合中英文操作界面，操作方便简洁。集成了变压器测试功能,提高了测试效率。仪器提供了丰富的接口，能满足自动分选测试，数据传输和保存的各种要求。

产品特点产品参数相关产品

产品特点

性能特点

■ 测试频率:20Hz-300kHz，分辨率：10mHz
■ 基本精度:0.05%
■ 测试速度:最快13ms/次
■ 变压器参数测试功能
■ 30Ω、50Ω、100Ω可选内阻
■ 201点列表扫描测试功能
■ 电压或电流的自动电平调整（ALC）功能
■ V、I 测试信号电平监视功能
■ 内部自带直流偏置源
■ 可外接大电流直流偏置源
■ 内建比较器，10档分选和计数功能
■ 内部文件存储和外部U盘文件保存
■ 测量数据可直接保存到U盘
■ 4.3寸TFT液晶显示
■ 中英文可选操作界面

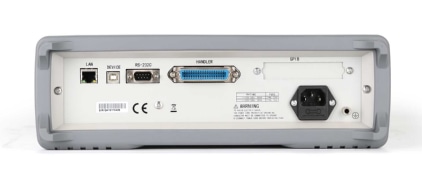

■ RS232C、USB HOST、USB DEVICE、LAN、HANDLER、GPIB、DCI接口

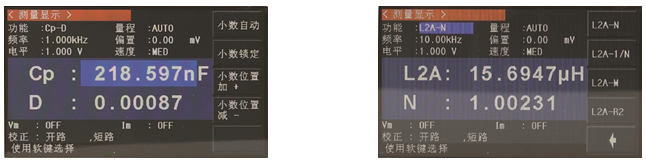

A.功能与界面

该仪器除了常规的LCR测试参数, 还集成了单组变压器测试功能,可以测试初/次级电感，初/次级直流电阻、互感、初次及电容等变压器常见参数，极大的提高了测试效率。

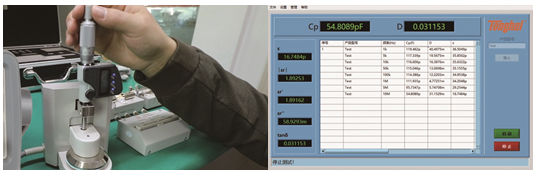

B.材料介电常数测试

TH2827系列配合专用材料测试夹具TH26077以及上位机软件可方便、精确的测量材料在不同频率下的介电常数。

基本准确度因子曲线：

注：测试信号电平：0.3Vrms – 1Vrms

上部数值（无括号的数值）适用于中速和慢速，

下部数值（括号中的数值）适用于快速。

应用

■ 无源元件:

电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析

■ 半导体元件:

LED驱动集成电路寄生参数测试分析；变容二极管的C-VDC特性;晶体管或集成电路的寄生参数分析

■ 其它元件:

印制电路板、继电器、开关、电缆、电池等的阻抗评估

■ 介质材料:

塑料、陶瓷和其它材料的介电常数和损耗角评估

■ 磁性材料:

铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估

■ 半导体材料:

半导体材料的介电常数、导电率和C-V特性液晶材料：液晶单元的介电常数、弹性常数等C-V特性

■ 液晶单元:

介电常数、弹性常数等C-V特性

产品参数

技术参数

型号			TH2827A	TH2827C
显示器			4.3 TFT LCD显示器480×272
测试信号	频率		20Hz - 300kHz 20Hz - 1MHz
	最小分辨率		10mHz，4位频率输入
	准确度		0.01%
AC 电平	测试信号电压范围		5mV - 2Vrms
	电压最小分辨率		100μV，3位输入
	准确度测试信号	ALC ON	10% x设定电压 + 2mV
		ALC OFF	6% x设定电压 + 2mV
		电流范围	100μA - 20mA
	电流最小分辨率		1μA，3位输入
	准确度	ALC ON	10% x设定电流 + 20μA
		ALC OFF	6% x设定电压 + 20μA
