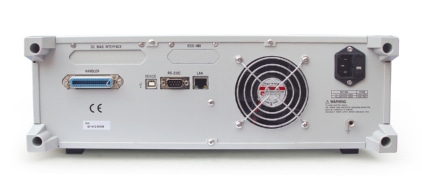

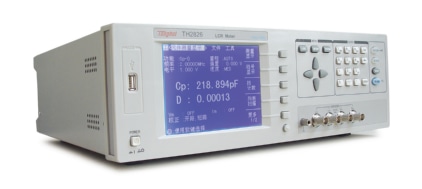

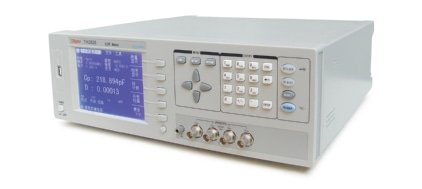

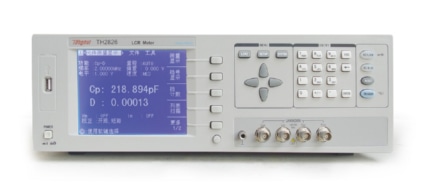

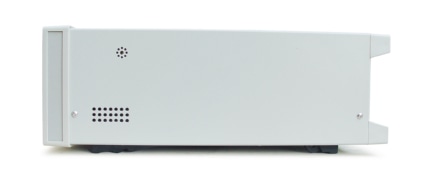

TH2826 高频LCR数字电桥

产品描述：
TH2826 系列元件测试仪是符合 LXI 标准的新一代阻抗测试仪器，其 0.1% 的基本精度、 20Hz ～ 5MHz 的频率范围可以满足元件与材料的测量要求，可测量低 ESR 电容器和高 Q 电感器的测量。可用于诸如传声器、谐振器、电感器、陶瓷电容器、液晶显示器、变容二极管、变压器等进行诸多电气性能的分析。TH2826 系列产品是电子元器件设计、检验、质量控制和生产测试强有力的工具。其超高速的测试速度使其特别适用于自动生产线的点检机，压电器件的频率响应曲线分析等等。其多种输出阻抗模式可以适应各个电感变压器厂家的不同标准需求。TH2826 系列产品以其卓越的性能可以实现商业标准和军用标准如 IEC 和 MIL 标准的各种测试。

产品特点产品参数相关产品

产品特点

性能特点

■ 测试频率：20Hz～5MHz，分辨率：10mHz步进

■ 基本精度：0.1%

■ 测试速度：200次/s

■ 压电陶瓷、超声波换能器等器件的阻抗分析

■ 具有多参数多频列表扫描功能

■ 测试电平10mV～5V, 1mV步进

■ 320×240点阵大型图形LCD显示

■ 五位读数分辨率

■ 可测量22种阻抗参数组合

■ 四种信号源输出阻抗

■ 10点列表扫描测试功能

■ 内部自带直流偏置源

■ 外置偏流源至40A(选件)

■ 电压或电流的自动电平调整(ALC)功能

■ V、I测试信号电平监视功能

■ 图形扫描分析功能

■ 20组内部仪器设定可供储存/读取

■ 内建比较器,10档分选及计数功能

■ 多种通讯接口方便用户联机使用

■ 2m/4m测试电缆扩展(选件)

■ 中英文可选操作界面

■ 可通过USB HOST 自动升级仪器工作程序

应用

■ 无源元件

电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析

■ 半导体元件

LED驱动集成电路寄生参数测试分析；变容二极管的C-VDC特性；晶体管或集成电路的寄生参数分析

■ 其它元件

印制电路板、继电器、开关、电缆、电池等的阻抗评估

■ 介质材料

塑料、陶瓷和其它材料的介电常数和损耗角评估

■ 磁性材料

铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估

■ 半导体材料

半导体材料的介电常数、导电率和C-V特性

■ 液晶单元

介电常数、弹性常数等C-V特性

产品参数

技术参数

测试参数	C, L, R,Z,Y,X,B, G, D, Q, θ,DCR
测试频率	TH2826	20 Hz～5MHz,10mHz步进
测试信号电平	f≤1MHz	10mV～5V,±（10%+10mV）
测试信号电平	f>1MHz	10mV～1V,±（20%+10mV)
输出阻抗	10Ω, 30Ω, 50Ω, 100Ω
基本准确度	0.1%
显示范围	L	0.0001 uH ～ 9.9999kH
	C	0.0001 pF ～ 9.9999F
	R,X,Z,DCR	0.0001 Ω ～ 99.999 MΩ
	Y, B, G	0.0001 nS ～ 99.999 S
	D	0.0001 ～ 9.9999
	Q	0.0001 ～ 99999
	θ	-179.99°～ 179.99°
