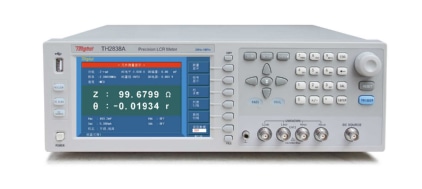

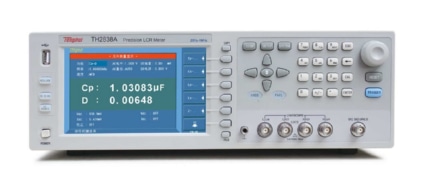

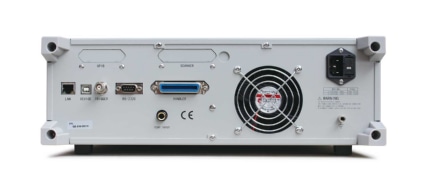

TH2838A 阻抗分析仪

产品描述：
TH2838/TH2838H/TH2838A是采用当前国际先进的自动平衡电桥原理研制成功的新一代阻抗测试仪器，其0.05%的基本精度、最快达5.6ms的测试速度、20Hz-2MHz的频率范围及高达1GΩ的阻抗测试范围可以满足元件与材料的测量要求，特别有利于低损耗(D)电容器和高品质因数(Q)电感器的测量。四端对的端口配置方式可有效消除测试线电磁耦合的影响，将低阻抗测试能力的下限比常规五端配置的仪器向下扩展了十倍。

产品特点产品参数相关产品

产品特点

性能特点

■ 测试频率：20Hz-1MHz，分辨率：最高0.1mHz

■ 基本精度：0.05%

■ 测试速度：最快5.6ms/次

■ 测试原理：自动平衡电桥

■ 高功率：信号源 20V/100mA

DC偏置：±40V/100mA

外部DC BIAS偏置最大可达120A

独立电压源：±10V可编程输出

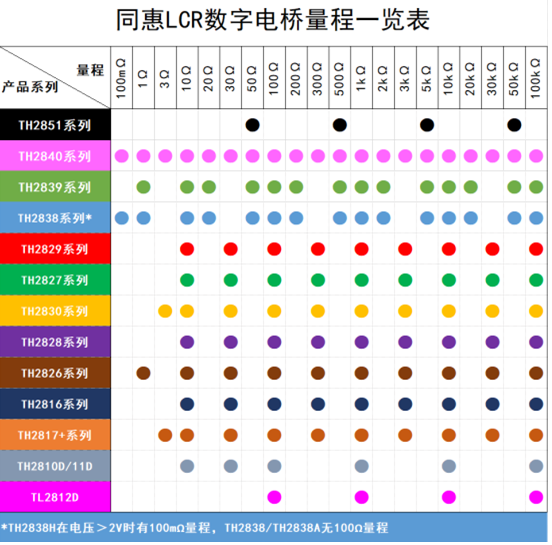

■ 高稳定性和一致性：高达15个测试量程配置

■ 高分辨：7英寸，800×480分辨率

■ 多功能参数列表扫描

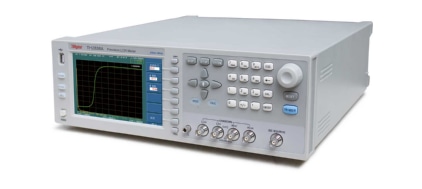

■ 多参数图形化扫描功能

■ 变容二极管自动极性功能

■ 10档分选功能，分选结果声光报警

■ 存储空间：内置40组设定文件，USB扩展500组设定文件、

数据记录文件、图片文件

■ Ls-R_DC同时测试

■ 高兼容性：支持SCPI指令集，兼容KEYSIGHT E4980A、

E4980AL、HP4284A等应用

A. 高精度

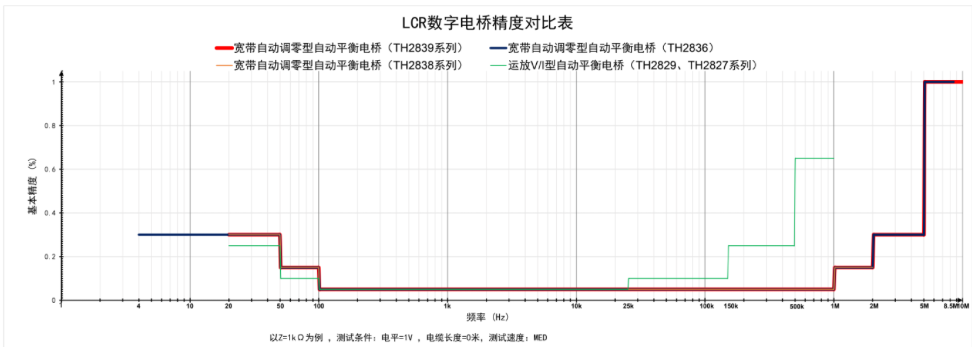

自动平衡电桥与普通LCR电桥相比，它能在更宽的频率范围内保证更高的频率精度！下图以同惠电桥为例，对比了自动平衡电桥与普通电桥在0-10MHz频率范围内的精度差别。目前同惠的自动平衡电桥有TH2839系列、TH2838系列和TH2828系列。

B. 高稳定性和高一致性

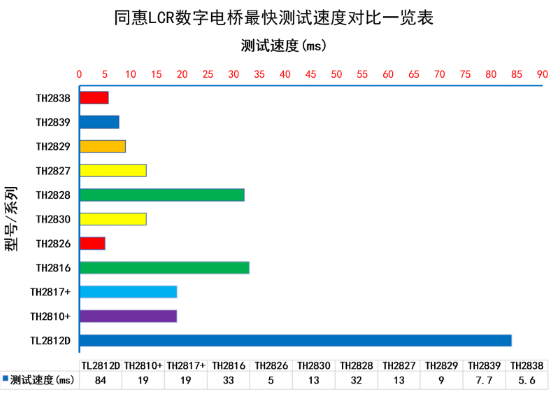

C. 高速度

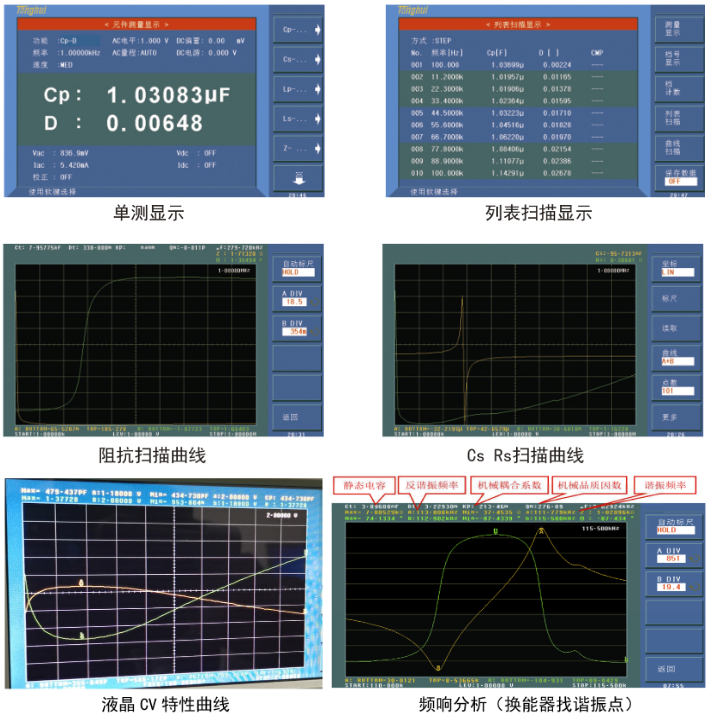

D. 功能与界面

E. 材料介电常数测试

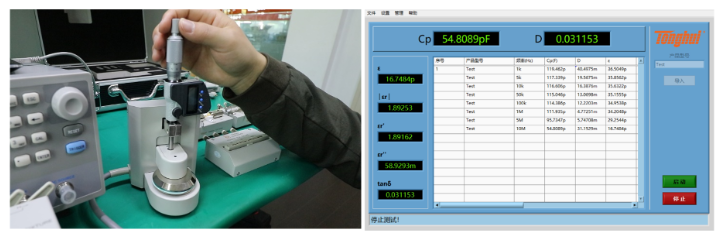

TH2838系列配合专用材料测试夹具TH26077以及上位机软件可方便、精确的测量材料在不同频率下的介电常数。

产品参数

技术参数

产品型号		TH2838	TH2838H	TH2838A
测试信号源
信号源输出阻抗		100Ω， ±1% @1kHz
测试频率	范围	20Hz-2MHz		20Hz - 1MHz
	设置步进	20.0000Hz - 99.9999Hz	1mHz
		100.000Hz - 999.999Hz	10mHz
		1.00000kHz - 9.99999kHz	100mHz
		10.0000kHz - 99.9999kHz	1Hz
		100.000kHz - 999.999kHz	10Hz
		1.00000MHz - 2.00000MHz	100Hz
AC测试信号模式		额定值(ALC OFF)：设定电压为测试端开路时Hcur电压设定电流为测试端短路时从Hcur流出电流恒定值(ALC ON)：保持DUT上电压与设定值相同保持DUT上电流与设定值相同
