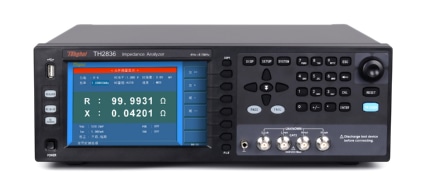

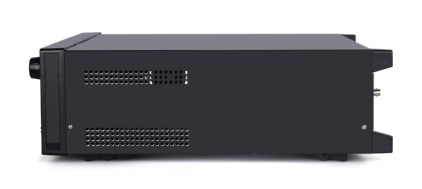

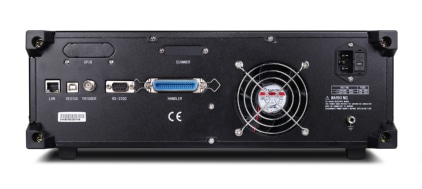

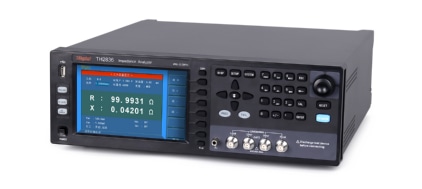

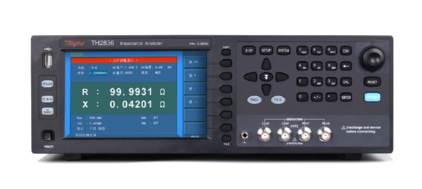

TH2836 高频LCR数字电桥

产品描述：
TH2836是采用当前国际先进的自动平衡电桥原理研制成功的新一代阻抗测试仪器，其0.05%的基本精度、最快达5.6ms的测试速度、4Hz-8.5MHz的频率范围。四端对的端口配置方式可有效消除测试线电磁耦合的影响，将低阻抗测试能力的下限比常规五端配置的仪器向下扩展了十倍。TH2836支持2V交流测试信号和10V直流偏置的高功率测试条件、增强的多参数列表扫描/多参数图形分析能力将有利于用户扩展元件全面评价的能力。TH2836是电子元器件设计、检验、质量控制和生产测试的强有力工具。它的优良性能和功能为电路的设计和开发以及材料（电子材料和非电子材料）的研究和开发提供了强有力的工具。

产品特点产品参数相关产品

产品特点

性能特点

■ 测试频率：4Hz-8.5MHz

■ 测试精度：0.05%

■ 高速度：最快达5.6ms的测试速度

■ 高分辨：7英寸，800×480分辨率

■ 10点多参数列表扫描功能

■ 数学运算功能

■ 变容二极管自动极性功能

■ 一键截屏功能

■ 一键记录功能

■ 10档分选功能，分选结果声光报警

■ 超大的存储空间：

内置：40组设定文件

扩展：可通过USB存储器存储500组设定文件、图像文件、数据记录文件

■ 高兼容性：支持SCPI指令集，兼容KEYSIGHTE4980A、E4980AL、HP4284A

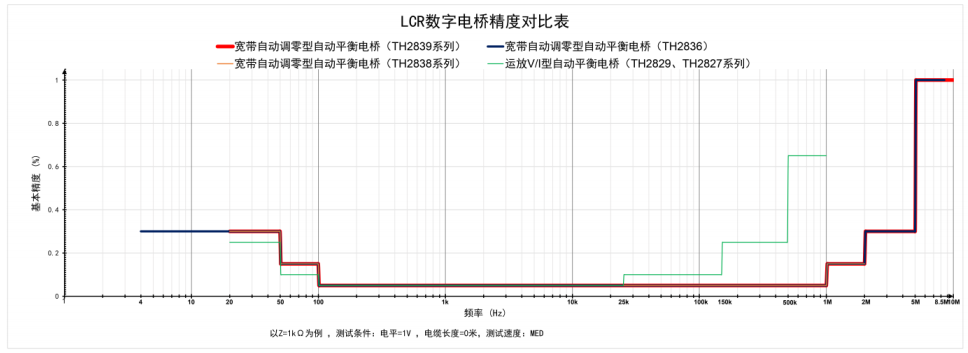

A.高精度

自动平衡电桥与普通LCR电桥相比，它能在更宽的频率范围内保证更高的频率精度！

B.高稳定性和高一致性

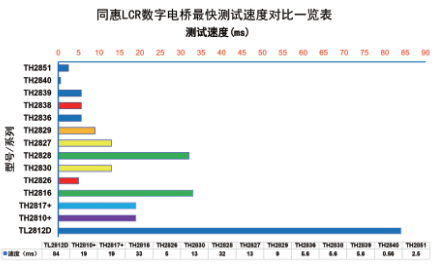

C.高速度

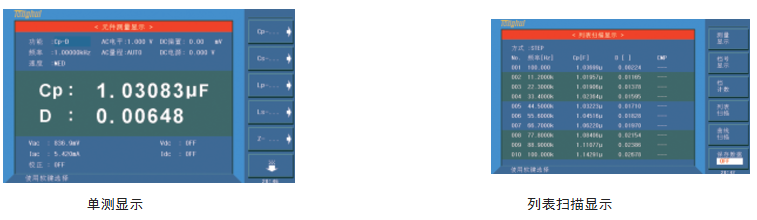

D.功能与界面

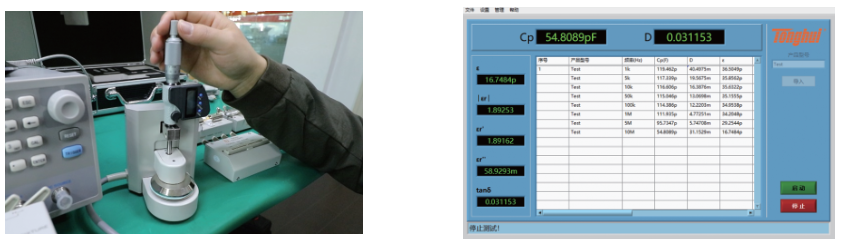

E.材料介电常数测试

TH2836系列配合专用材料测试夹具TH26077以及上位机软件可方便、精确的测量材料在不同频率下的介电常数。

产品参数

技术参数

产品型号		TH2836
显示		7英寸TFTLCD显示器800×RGB×480
AC测量参数		Cp/Cs、Lp/Ls、Rp/Rs、\|Z\|、\|Y\|、R、X、G、B、θ、D、Q、Vac、Iac
DC测量参数		Rdc、Vdc、Idc
测试频率	范围	4Hz-8.5MHz
测试频率	最高分辨率	1mHz
测试电平	AC电压	4Hz-1MHz：5mV-2Vrms 1MHz-8.5MHz：5mV-1Vrms
	分辨率	100μV
	AC电流	4Hz-2MHz：50μA-20mArms 2MHz-8.5MHz：50μA-10mArms
	分辨率	1μA
	DC电压	100mV-2V
	分辨率	100μV
