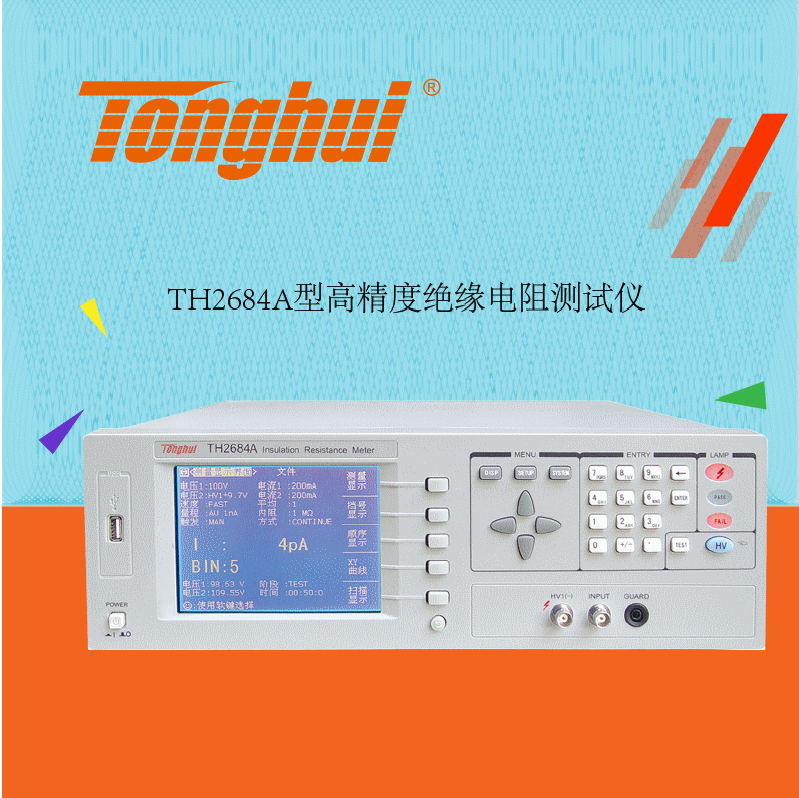

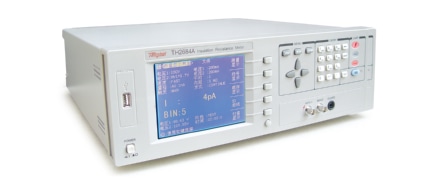

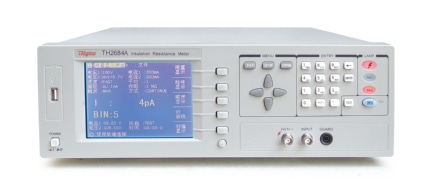

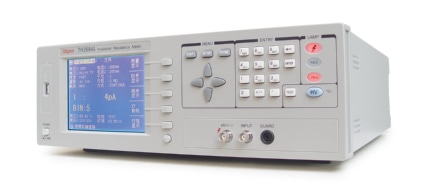

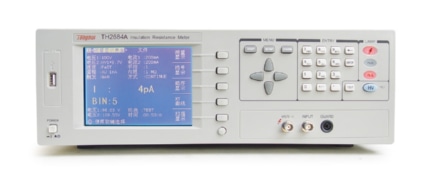

TH2684A 绝缘电阻测试仪

产品描述：
TH2684A型高精度绝缘电阻测试仪是一款能快速测量电子元器件，介质材料，设备和电线电缆等绝缘性能的智能化测量仪器。采用大尺寸的液晶，人性化的菜单布局，使用户可更方便的操作仪器。

产品特点产品参数相关产品

产品特点

■ TH2684A型高精度绝缘电阻测试仪是一款能快速测量电子元器件，介质材料，设备和电线电缆等绝缘性能的智能化测量仪器。采用大尺寸的液晶，人性化的菜单布局，使用户可更方便的操作仪器。

■ TH2684A可由用户自行编程测试步骤，可达18步。例如，用户可编程充电，等待，测试，放电等，每个步骤可持续100s。

■ TH2684A标配RS232,USB DEVICE,Handler等接口。其中Handler接口为实现自动测试系统提供了方便。扫描口，则为大量元器件的测试提供了方便。用户还可以配一台扫描仪来加快元器件的测试。

性能特点

■ 绝缘电阻测试范围：10kΩ - 100TΩ
■ 测试充电电流：2mA，25mA，100mA
■ 测试速度：50ms/次
■ 高测量精度：±2% (< 1TΩ )
■ 测试电压范围：10 - 1000V，1V步进（单路）
■ 320X240大屏幕的LCD显示，中英文可选操作界面
■ 超低漏电流测试：最低到10pA,精度2%，±2pA
■ 针对容性器件的接触检查功能
■ 采用可切换输入内阻技术，保证仪器快速准确的测试
■ 7档量程，手动或自动模式
■ 4档分选档位比较功能
■ 可编程测试模式，实现客户自定义电压电流曲线测试方案
■ 具有电阻(R)/时间(T)或电流(I)/时间(T)两种曲线测试界面
■ 屏幕截图可快存于U盘
■ 通过U盘自动升级系统固件
■ Handler接口用于可实现联机操作
■ RS232C、USB Device实现远程控制
■ 支持扫描接口，为用户的大批量测试提供方便

应用

超高值电阻器

电容器绝缘电阻、漏电

各种介质绝缘材料、设备和电线电缆

安规要求绝缘测试

可做高压直流电源

产品参数

型号	TH2684A
测试输出
测试电压范围	10-1000V，1V步进
测试充电电流	2mA，25mA，100mA
电压精度	2% ± 1V
电阻测试
测量显示范围	10 kΩ–100TΩ
测试精度	I > 1nA ±2% 1nA ≥ I > 100pA ±5% I ≤ 100pA ±5% ±Rtest/ (Vtest/1pA)
电流测试
测量显示范围	1pA - 1mA
测试精度	±2%
量程数量	7
量程工作模式	自动、保持
响应速度	< 50ms（量程保持）
测试平均次数	1 - 100
连续测试间隔	< 100ms（量程保持）
其它
充电时间	0 - 1000s
测量延时	0 - 1000s
源电阻	200Ω
放电电阻	2kΩ
工作模式	手动、内置的定时器、远控
特殊测试模式	R-T、I-T
比较器功能	四档：（三档合格，一档不合格）
存储器	可保存20组仪器设定值

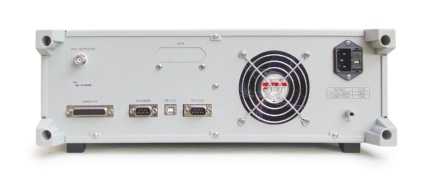

标准接口	GPIB,（选件）RS232C, HANDLER接口输出，USB DEVICE( USB TMC and USB CDC support)， USB HOST(FAT16 and FAT32 )，扫描接口
工作温度、湿度	10℃ -40℃，≤ 90% RH
电源要求	90 - 130 V AC(60Hz) 198 - 260V AC(50HZ)
功耗	250W
体积（mm）	400(W)×132(H)×430(D)
重量	14kg
