产品描述:

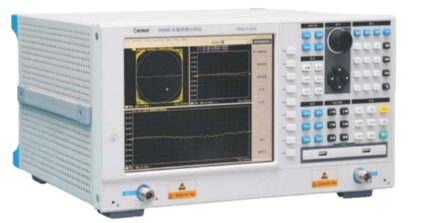

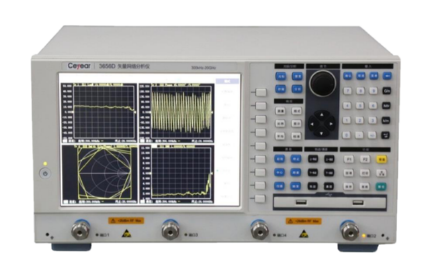

3656系列矢量网络分析仪适用于无线通信、有线电视、教育及汽车电子等领域,可用于对滤波器、放大器、天线、电缆、有线电视分接头等射频元件的性能测量。该产品采用Windows操作系统;具有误差校准功能、时域功能、夹具仿真器功能;具有对数幅度、线性幅度、驻波、相位、群延时、Smith圆图、极坐标等多种显示格式;提供多种校准方式,包括频响、单端口、响应隔离、增强型响应、全双端口,快速SOLT校准及电校准功能;能够多通道多窗口显示;具有USB接口、LAN网口、GP-IB接口、VGA接口。可快速、精确地测量被测件S参数的幅度、相位和群延迟特性,具备高效、强大的误差修正能力。

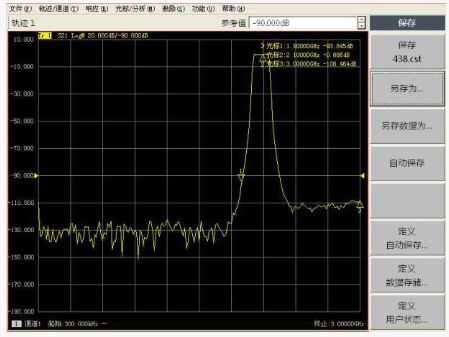

具有高达125dB(IFBW=10Hz)的动态范围,可对高抑制比器件进行精确测量。

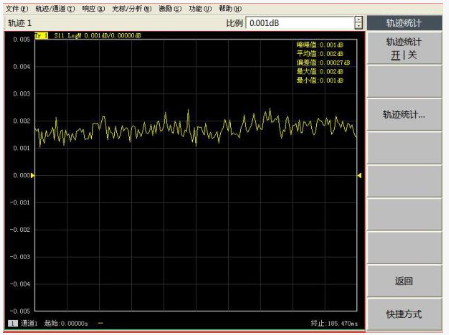

0.001dBrms迹线噪声,可以有效降低测量误差。

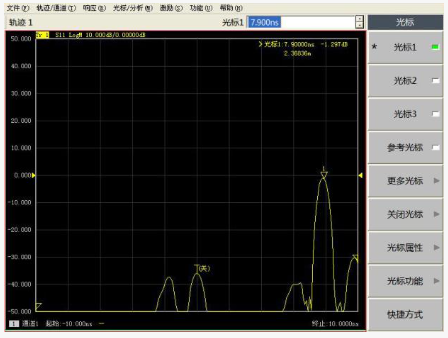

利用时域软件功能可进行被测件的时域测量,全面测试被测件的性能指标。如进行电缆故障点定位及长度测量等。

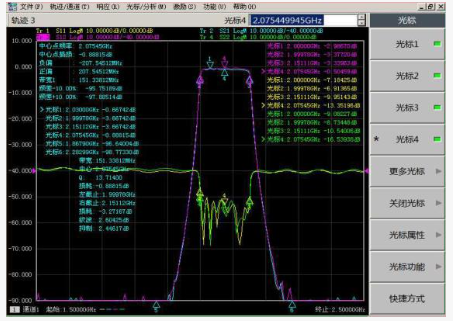

具有极限测试、纹波测试、带宽测试、滤波器自动统计等多种分析功能,使损耗、纹波、抑制一览无余,并方便进行跳频滤波器调试。
