PNA 矢网分析仪系列 (VNA)

产品描述：
当您表征有源器件时，兼具速度和性能的分析仪能够使您占据优势。在研发过程中，PNA 矢网分析仪（VNA）系列可以提供出色的测量完整性，帮助您加深了解，打造出更优秀的设计。在生产线上，我们的 PNA 矢量网络分析仪 VNA 能够提供适合需要的吞吐量和可重复性，将卓越设计转化成竞争力十足的产品。每一台 Keysight VNA 都能为您带来专业的线性和非线性器件表征技术。选择 PNA 矢网分析仪，即可获得出色的测量和设计能力

产品特点产品参数相关产品

产品特点

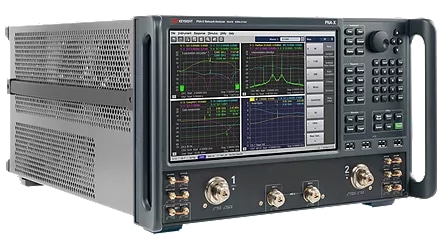

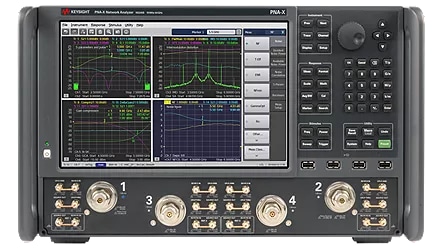

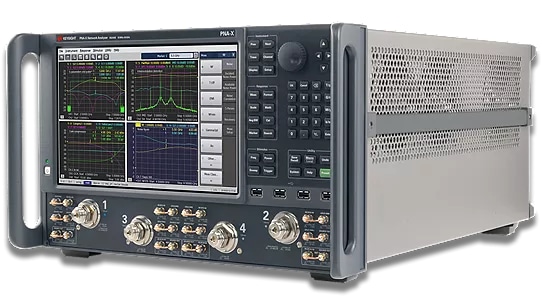

一台 PNA-X 网络分析仪便可代替整套测试设备，显著简化您的测试系统。
丰富的单次连接测量应用软件有助于缩短测试时间
先进的误差校正功能确保准确地测试线性和非线性器件特征。
广泛的测量应用软件任您选择，帮助您轻松操作，提高先进射频测试的速度和准确度。
多点触控屏和直观的用户界面帮助您加速洞察元器件特性。
性能出众的微波网络分析仪帮助您应对更苛刻的测量挑战。
以超低不确定度和超高稳定度执行 S 参数测量。
利用应用软件简化设置，高效表征有源元器件。
多点触控屏和直观的用户界面帮助您加速洞察元器件特性。

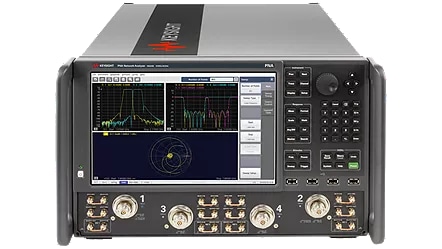

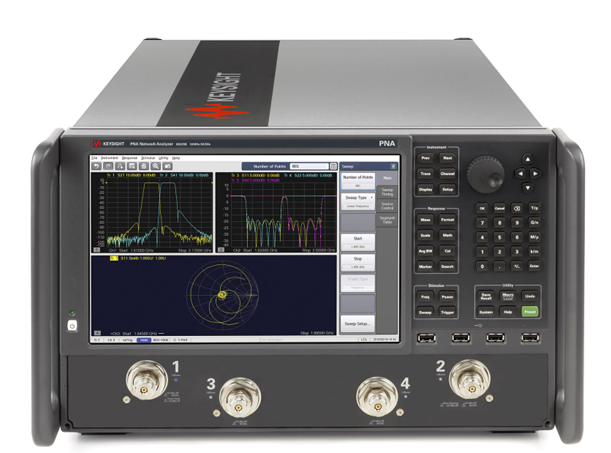

按照您要求的性能水平量身定制 PNA 网络分析仪，获得理想的测量准确度。
对无源元器件和简单的有源器件执行基本分析
在高达 50 GHz 的频率范围内准确测量 S 参数
评测混合模式 S 参数测量，摆脱平衡-不平衡转换器的限制
多点触控屏和直观的用户界面帮助您加速洞察元器件特性
通过简单的探测台整合，打造完整的晶圆上测量系统
具有出色的性价比，适用于微波器件制造测试

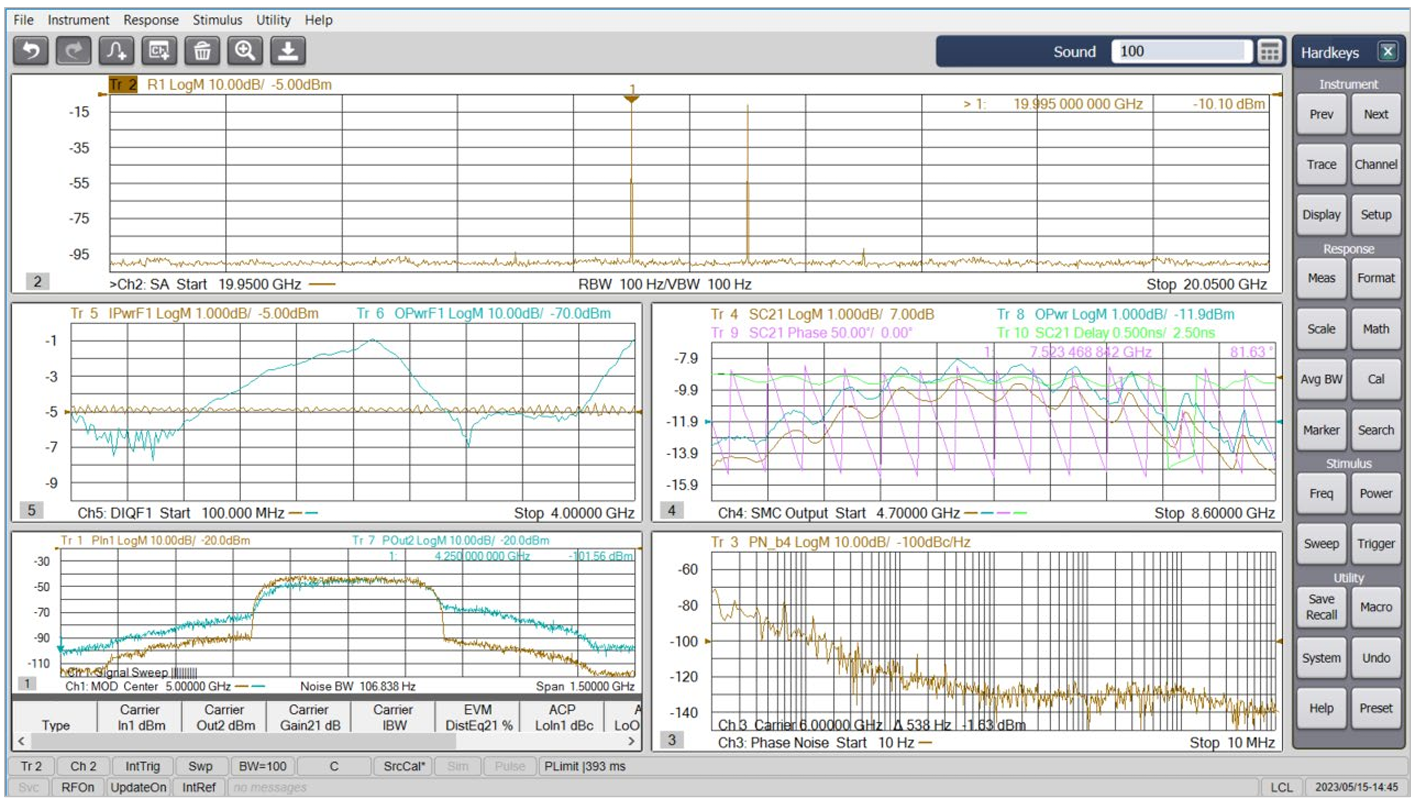

With a single set of connections to an amplifier or frequency converter, the PNA-X can measure CW and pulsed S-parameters, intermodulation distortion, gain and phase compression versus frequency, noise figure, and more.

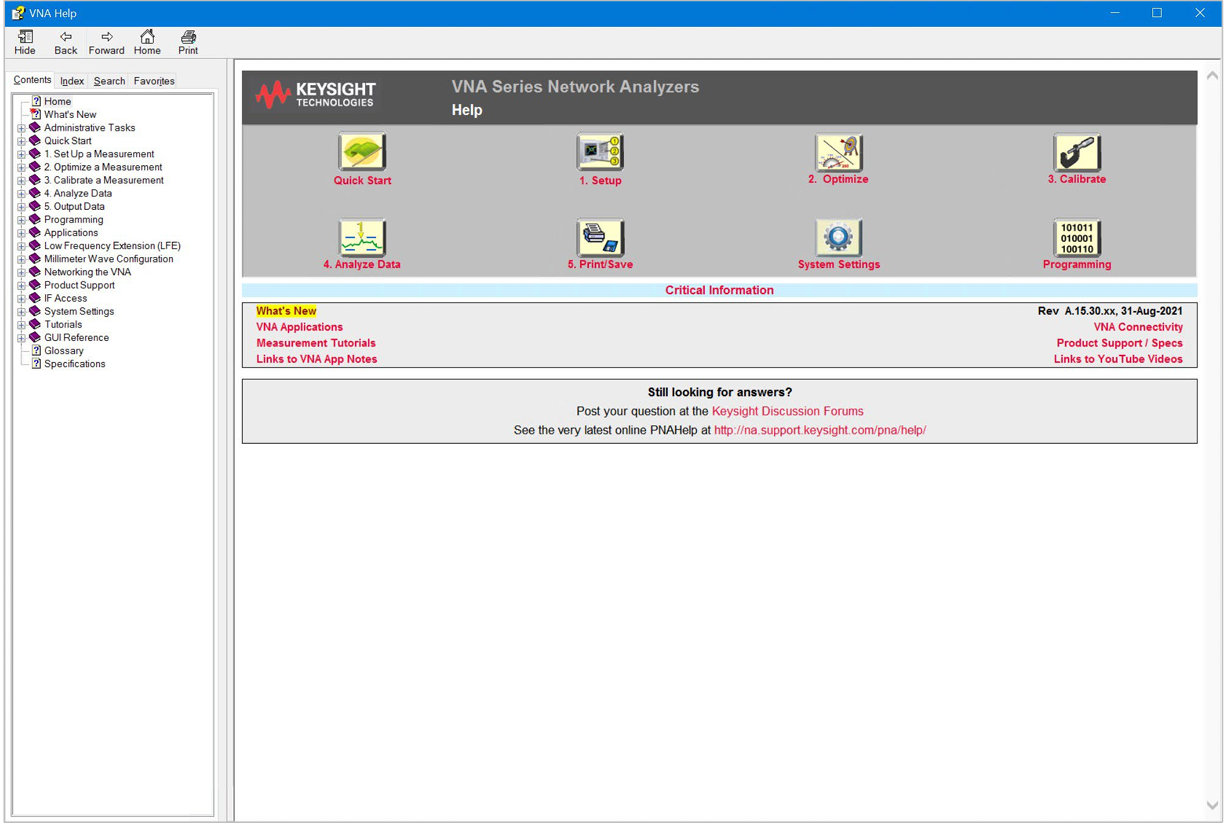

The PNA’s built-in help system provides a complete user’s guide, including measurement tutorials and programming documentation.

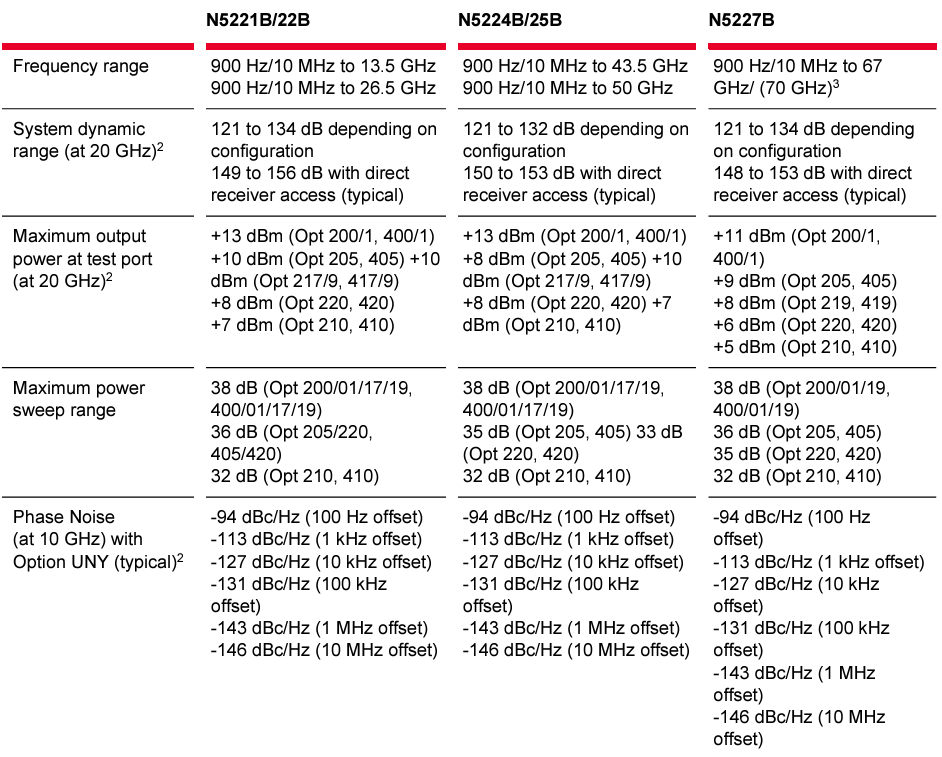

Highest performance

• High source output power of +13 dBm at 1 GHz to +11 dBm at 67 GHz

• High dynamic range: 134 dB at 20 GHz at test port

• Low trace noise: 0.002 dB rms at 1 kHz bandwidth

• Low receiver noise floor

• High receiver compression level

• Fast measurement speed: 3.6 to 23 psec/point

• High stability: < 0.03 dB/°C

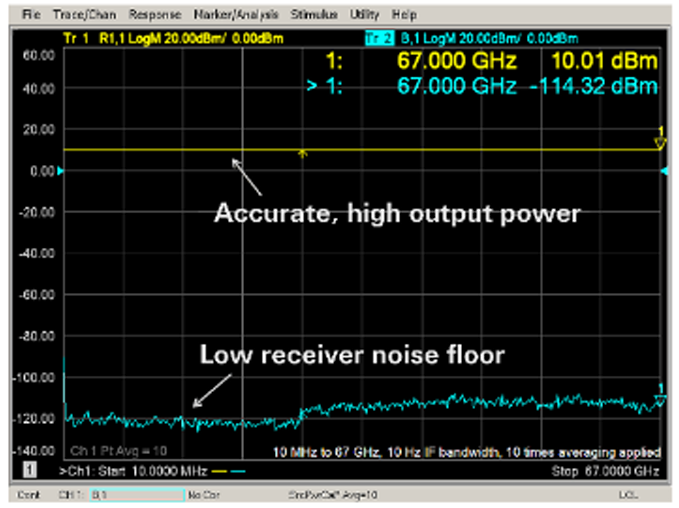

With receiver-leveled output power of +10 dBm and a receiver noise floor of -114 dBm, the PNA typically has 124 dB of dynamic range at 67 GHz, more than any other network analyzer in this frequency range.
