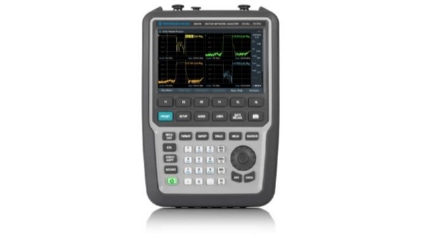

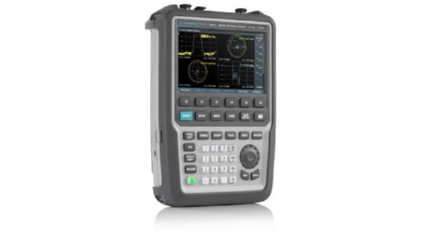

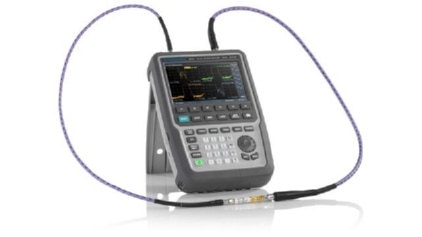

R&S®ZNH 手持式矢量网络分析仪

产品描述：
R&S®ZNH 是一款全双端口手持式矢量网络分析仪，可以提供单端口电缆和天线测量以及全双端口 S 参数测量。采用触摸屏的仪器界面操作简单，配置概况菜单便于更加有效地完成测量准备工作。R&S®ZNH 虽体积小巧但所有架构一应俱全，并具备高性能和所有重要功能。

产品特点产品参数相关产品

产品特点

主要特点

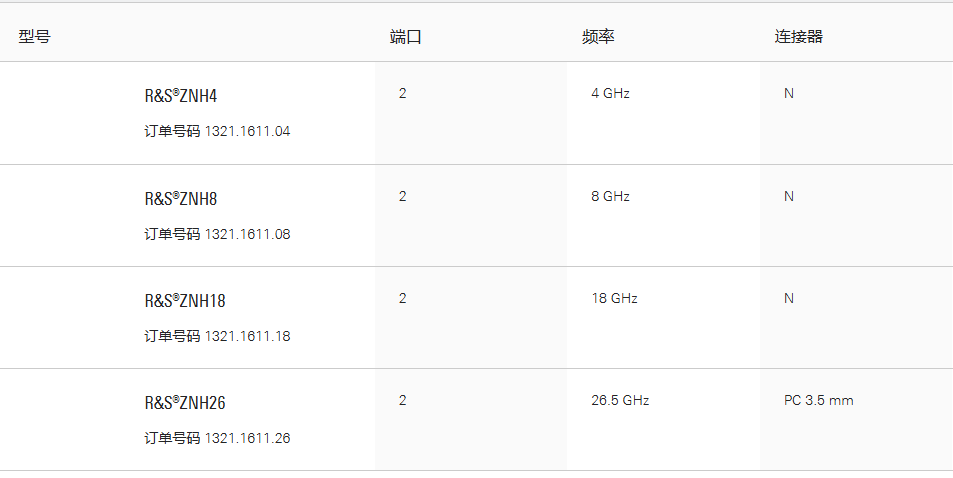

频率范围介于 30 kHz 至 4/8/18/26.5 GHz

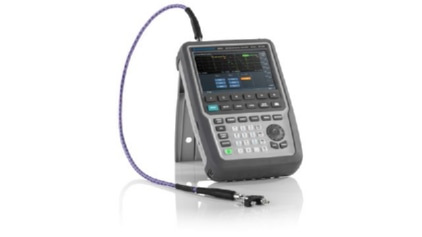

基础仪器可执行单端口电缆和天线测量

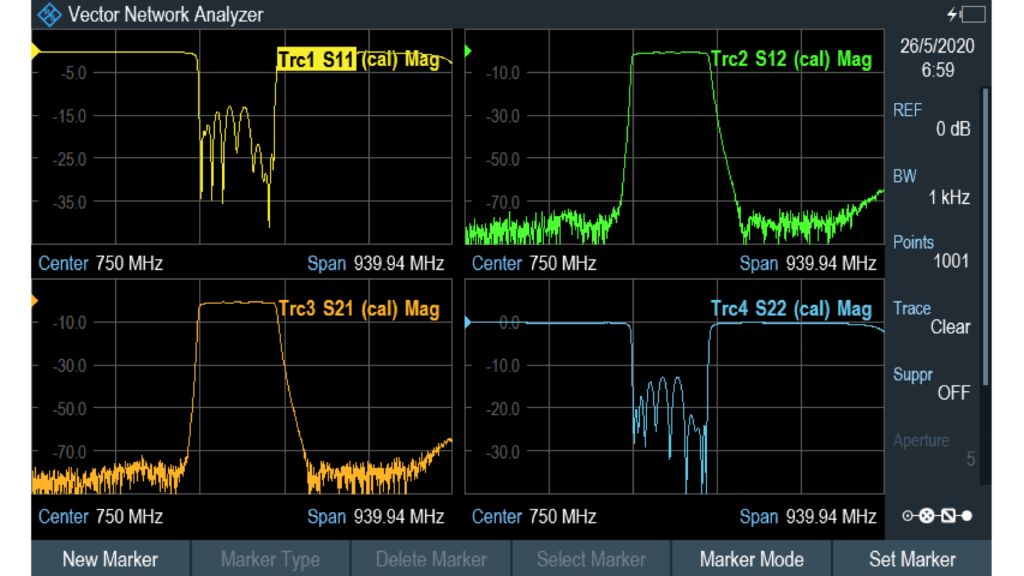

基础仪器可执行 S 参数（S11、S12、S21、S22）测量
100 dB （典型值）动态范围，可用于滤波器及天线隔离测量
防反光显示屏，小巧外形，坚固外壳 (IP51)

四接收机架构

精密的射频架构支持最新的校准类型

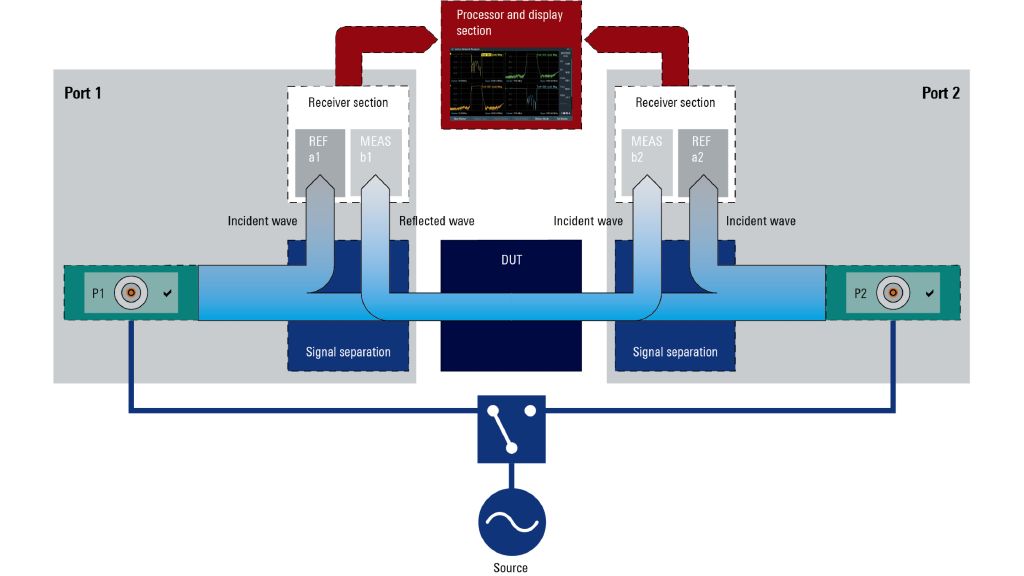

R&S@ZNH 采用四接收机架构，端口1和端口2均有一个专用参考接收机和测试接收机，能够支持更多高级校准类型，例如未知直通、开路器、短路器和匹配负载(UOSM) 校准。这种校准有益于测试端口使用不同类型的输入或输出连接器的被测设备。

接收机步进衰减器

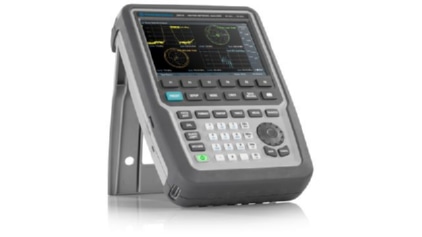

小巧紧凑

兼具小巧体型和出色的射频性能

R&S@ZNH 体积小，易于携带，非常适用于外场测量。

R&S@ZNH 还具备高性能和以下特性:

频率范围介于 30 kHz至 4/8/18/26.5 GHz，支持广泛应用
最高 100 dB(典型值)的高动态范围，可以测量较大的电平变化
迹线噪声幅度(RMS)低至 0.0015 dB至0.0040 dB(典型值)，迹线噪声相位(RMS) 低至 0.02°至 0.04°(典型值)，确保极为出色的准确度

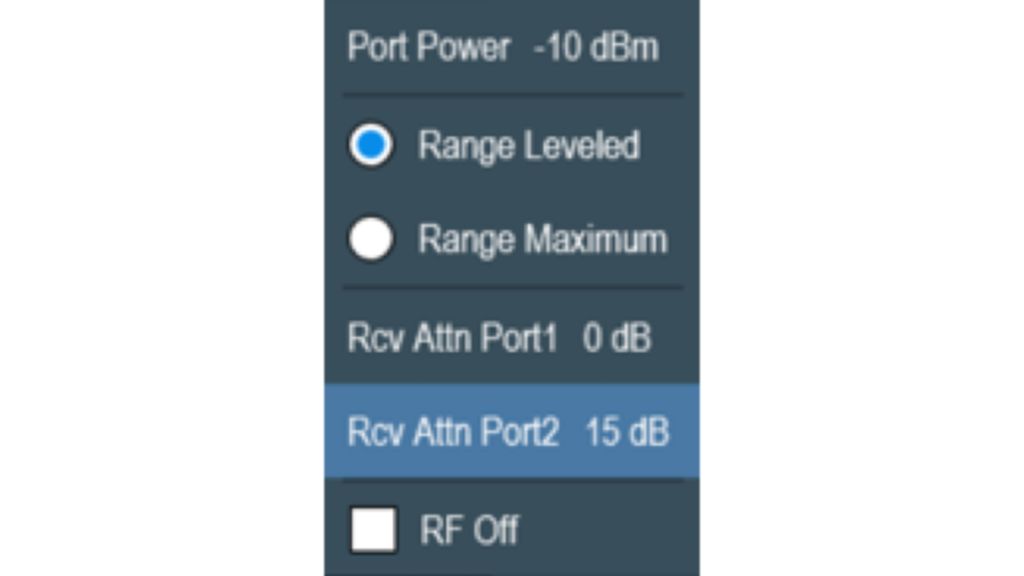

两个端口均内置接收机步进衰减器，并可按5 dB 增量从 0dB 调节至 15 dB

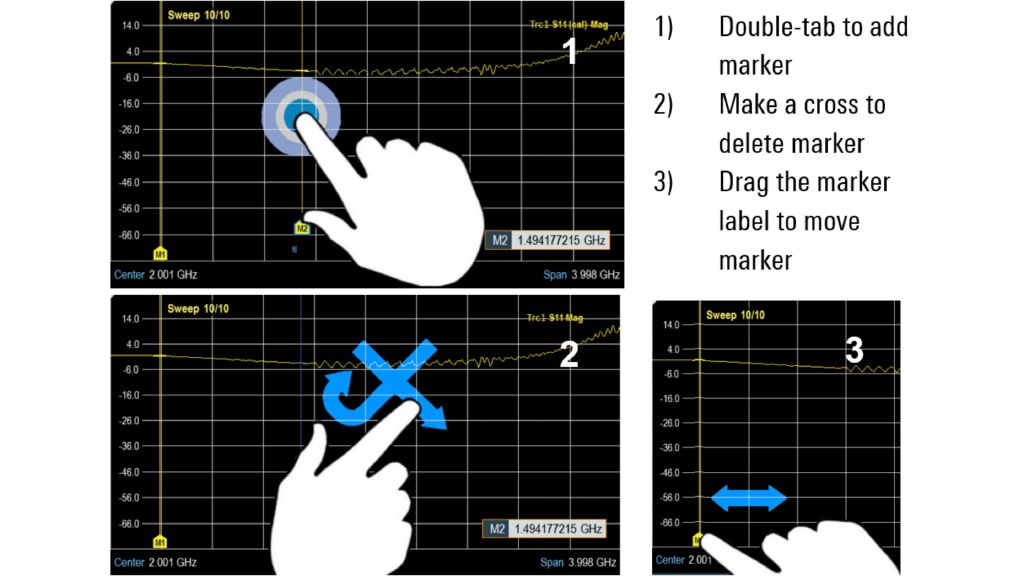

多点触摸功能

操作简单

多点触摸屏、远程控制和测量向导共同打造一流的用户体验

触摸屏具有智能手机上可用的标准缩放功能。R&S@ZNH 支持典型的手机手势操作让用户使用时倍感舒适。即使操作人员无法直接操作仪器，也可以使用空闲的PCAndroid 设备和 i0S 设备远程控制应用程序确保操作不被中断。此外，测量向导可通过自动化测试序列简化测量，加快测试流程，降低出现人为错误的可能。

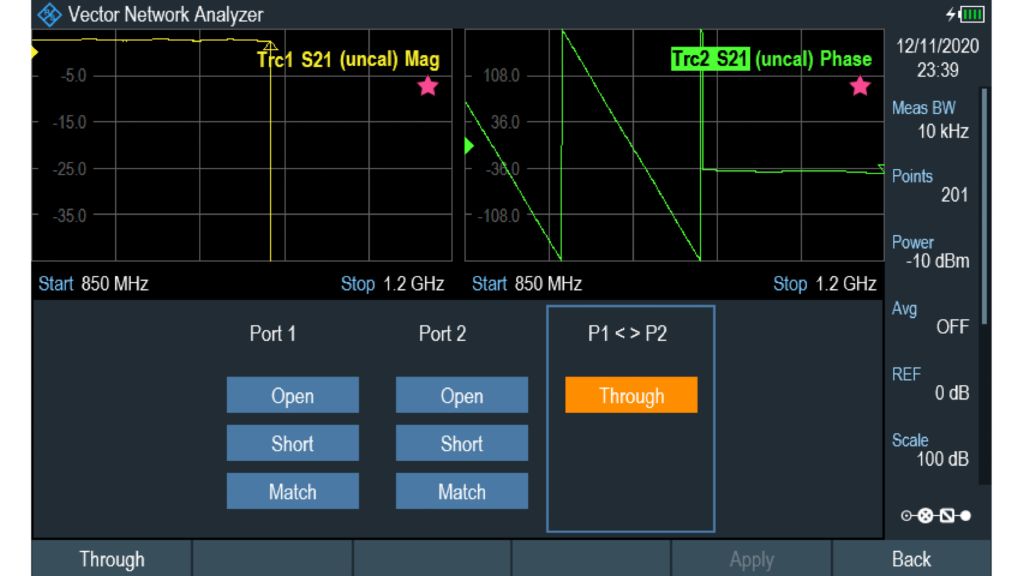

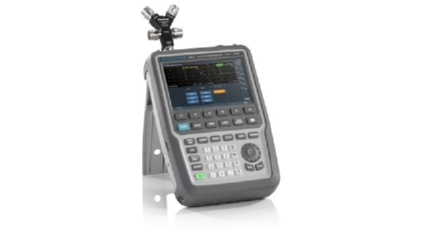

灵活校准
