ZPH R&S®Cable Rider

产品描述：

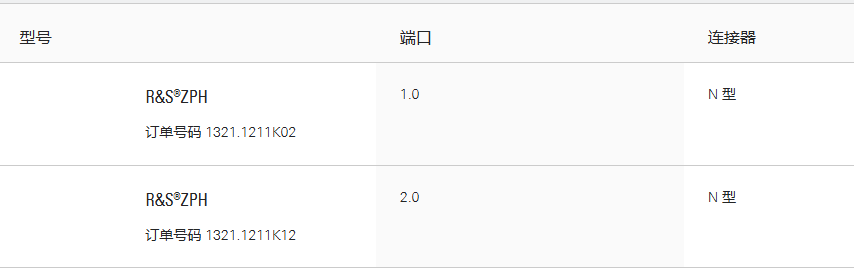

R&S®Cable Rider ZPH 具有天线系统现场安装及维护应用所需的所有重要的基本测量功能。独特功能保障快而有效地进行电缆与天线测量及频谱分析。两种不同的 R&S®ZPH 型号可满足不同需求：单端口电缆与天线分析仪，以及具备附加频谱分析和跟踪源功能的双端口电缆与天线分析仪。

产品特点产品参数相关产品

产品特点

主要特点

频率高达 3 GHz 或 4 GHz，可通过激活码升级
单端口型号功能：DTF、回波损耗、VSWR 和电缆损耗测量
双端口型号附加功能：S21 测量、频谱和干扰分析、AM/FM/ASK/FSK 解调
非常适合现场使用：电池续航时间长达 9 小时，重 2.5 kg (5.5 lb)，背光键盘，启动时间短，防反光显示屏，体型小巧，外壳坚固 (IP51)

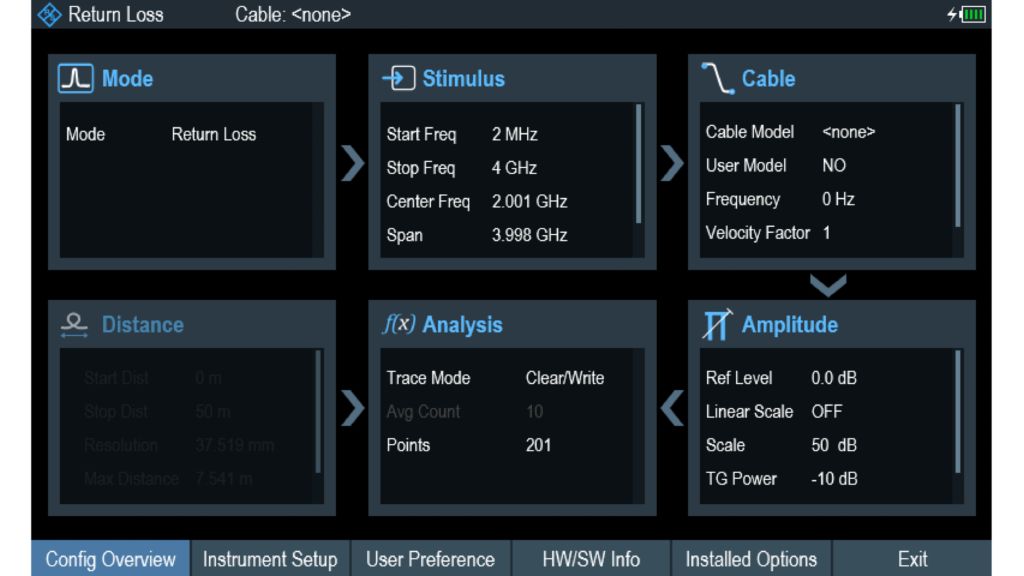

使用概况菜单快速设置参数

快速

R&seCable Rider ZPH 实现快速操作

R&S@Cable Rider ZPH 不到 15 秒即可启动，仅需1分钟即可热机，因此几乎可以即用即测。

分析仪测量速度快，在同类仪器中先进。用户可以使用配置概况菜单，一键查看和更改所有参数设置。分析仪内置的快速合成器可将测量速度提高到 0.3秒/数据点。

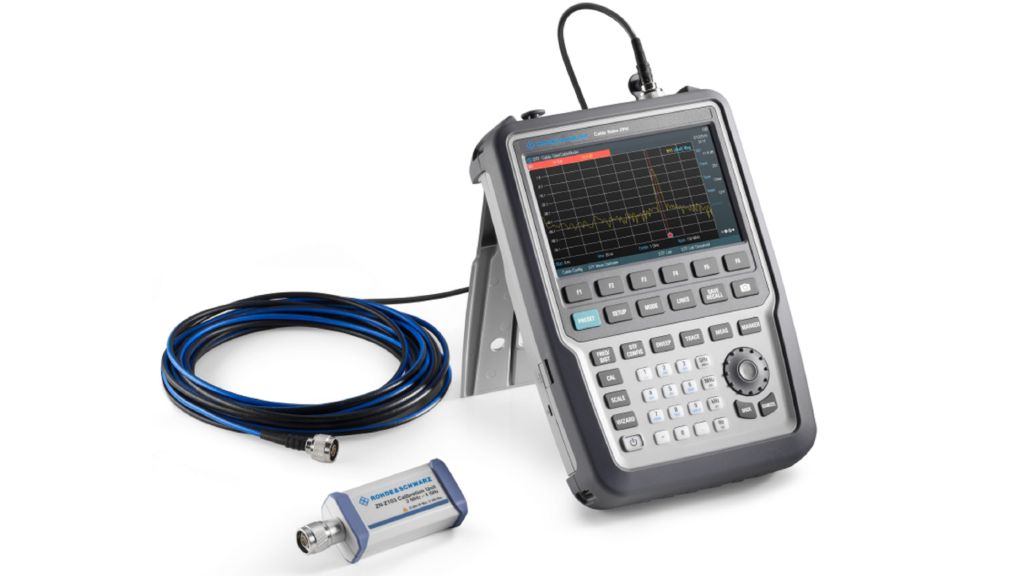

R&S®Cable Rider ZPH 实现高效操作

有效

R&S°Cable Rider ZPH 实现高效操作

无需停机，操作高效。

R&S@Cable Rider ZPH 充电一次即可工作一整日，不需要重新充电或更换电池。如果需要使用其他选件，用户可以自行选购和激活选件，不需要将分析仪送到维修实验室进行升级或重新校准。

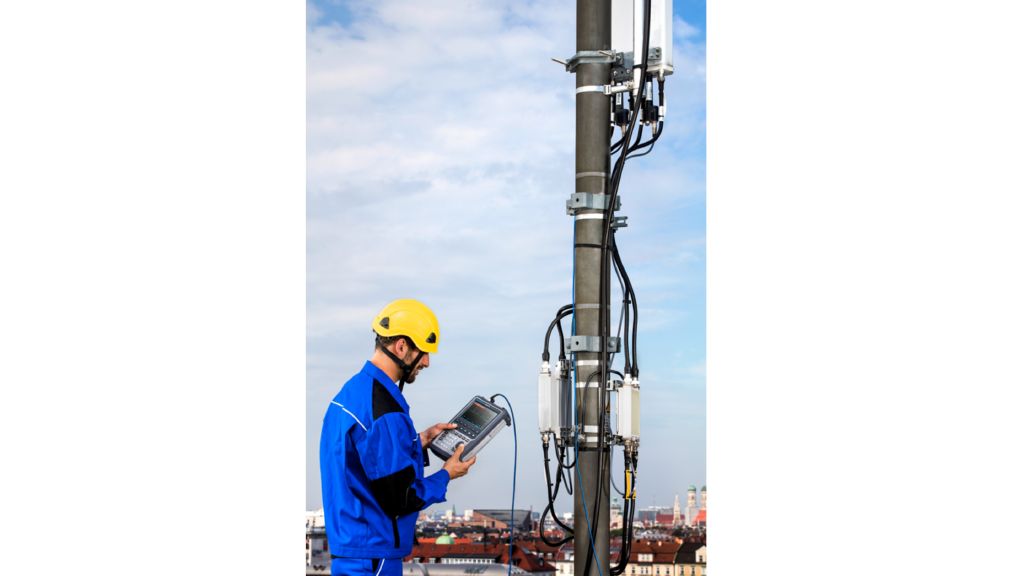

R&S®Cable Rider ZPH

电缆与天线测试仪

具有基站安装所需的重要功能

R&S@Cable Rider ZPH 所有型号都具有相同的电缆与天线测试功能:支持故障点距离、VSWR 和单端口电缆损耗测量，以及相位和史密斯圆图显示功能。

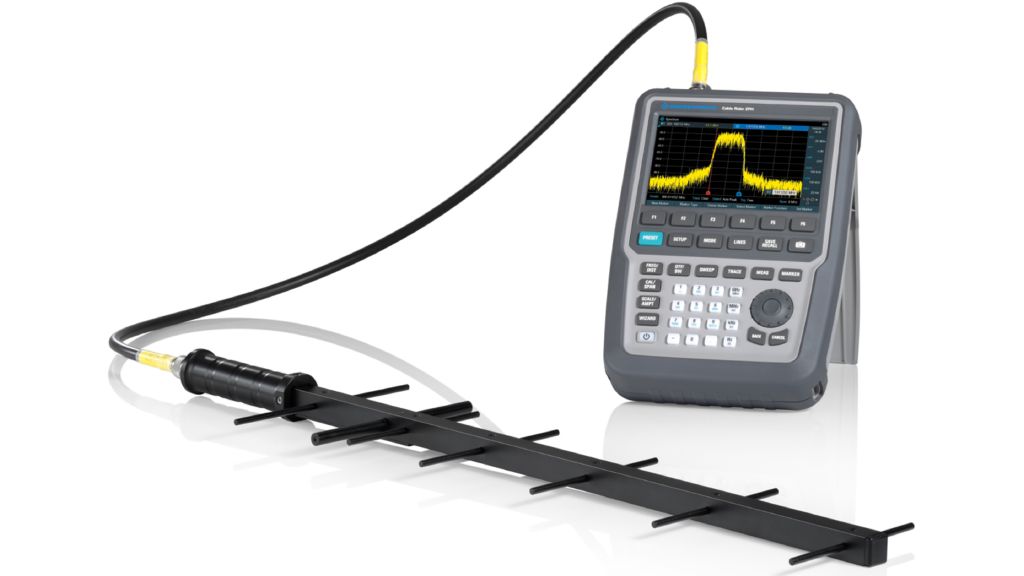

R&S®Cable Rider ZPH 配备 R&S®HA-Z900

频谱分析仪

附加频谱分析功能

现场工程师经常需要使用多台仪器来完成任务:电缆与天线分析仪、频谱分析仪、信号发生器以及偏置源。现在，所有这些仪器都可以集成到强大的 R&S@Cable RiderZPH 组合分析仪(.12型号)之中，并提供附加功能频谱分析仪型号还包含其他测量功能，例如干扰分析和信号强度测绘

R&S®ZN-Z103 校准单元

校准

步校准

仅当分析仪和被测设备(DUT)之间连接了附加电缆或适配器的时候，才建议进行校准。这可以消除对测量带来的任何影响。为方便执行一步校准，R&S@ZN-Z103 校准单元自动内部切换开路器、短路器和负载。这可以节省时间，无需在现场更换不同的校准标准件。
