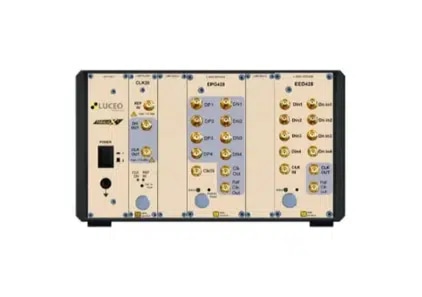

LUCEO BERT428 100G BERT 误码率测试仪

产品描述：
LUCEO BERT428是由速率从2Gbps到28.05Gbps的4通道高速码型发生模块组成及25Gbps到28.05Gbps的4通道误码检测模块，模块可以串联时钟工作，因此它是100Gb/s和未来400Gb/s应用的理想测试解决方案。

产品特点 产品参数 相关产品

产品特点

EPG428

  • Data Rates 1 to 29 Gbps

  • 4 channels

  • Operates with half rate clock

  • Differential Electrical Pattern Generator (K Connector)

  • Reference clock output to drive SERDES, CDR
    that require low speed clock

  • PRBS pattern: 9, 15, 31

  • Data output polarity swap

  • High speed Clock Input and Output

  • GPIB/LAN/USB Interface
    via PARALLEX® Chassis.

  • Small size: width 50.8mm (2”)



EED428

  • Data Rates 22.0 - 28.2Gbps and 8.5Gb/s – 14.1Gb/s Gbps

  • 4 channels

  • Integrated individual CDR on each channel to track incoming      data

  • Operates with half rate clock

  • Differential Electrical Error Detector (K Connector)

  • Reference clock output to drive SERDES, CDR
    that require low speed clock

  • PRBS pattern: 7, 9, 15, 23, 31

  • Data input polarity swap

  • BER detection down to 1E-15

  • High speed Clock Input and Output

  • GPIB/LAN/USB Interface via mainframe

  • Small size: width 50.8mm (2”)



产品参数


EPG428 Key Spec

PARAMETER

SYMBOL

VALUE

UNIT

NOTE

channels

chNo

4



Data   Rate

DR

1…   29

Gbps

1)

Data   Format


NRZ



PRBS   Pattern


9,   15, 31



Differential   Data Output Amplitude

DOutP/N

200…800

mVpp

setting   range, 3)

Output   Jitter (RMS)

Jrms

200

fs

Typical,   2)

Single   ended Data Output Impedance

ZOse

50

W

Typical

Data   Output Termination


AC   - coupled



Clock   Input / Output Frequency

FClk

0.5…14.5

GHz


Clock   Input / Output Termination


AC   - coupled





Note:

  1. Output of clock signal is used for daisy chaining additional modules. Maximum daisy chain length is four.

  2. RJ measured with CLK pattern. Depends on applied clock signal(measured with CLK20-2 Module, RJ=200fs)

  3. Measured at 1GBd at the static High/ Low level of the signal with de-emphasis=0dB.
    The eye height at higher data rates might differ.



EED428 Key Spec

PARAMETER

SYMBOL

Min

Max

UNIT

NOTE

Channels

chNo


4



Data   Rate

DR

8.5   22.0

14.1   28.2

Gbps

1)

Data   Formats


NRZ




PRBS   Pattern


7,   9, 15, 23, 31




Differential   Data Input Amplitude

DOutP/N

200

1200

mVpp

3),   4)

Differential   Data Input Impedance

ZOse

90

110

W


Data   Input Termination


AC   - coupled




Clock   Input / Output Frequency

FClk

12.8

14.2

GHz

2)

Clock   Input / Output Termination


AC   - coupled





Note:

  1. Apply full rate clock for low data rate range and half rate clock for high data rate range.

  2. Additional DR/40 CLK output installed

  3. BER of better than 1E-12 can only be achieved if at least the min. input voltage level is applied

  4. Minimum input voltage to guarantee error free detection (BER< 10-12) at PRBS31. The input sensitivity of
    the module will be better for input signals with lower bandwidth, e.g.PRBS7.
