产品描述：

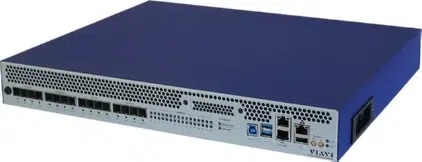

Xgig 4K16 PCIe 4.0 协议分析仪/干扰器机箱配备 128 GB 内存，其中 64 GB 用于上行流量捕获，64 GB 用于下行流量捕获。机箱提供了 PCIe 和 NVMe 触发器和搜索功能，旨在缩短调试和解决问题时的停机时间。软件和固件支持新的 PCIe 和 NVMe 规范，可将 PCIe 协议栈每一层的所有错误通知用户，其中包括 LTSSM 查看器内的状态级和子状态级错误。Xgig PCI Express 协议分析仪的其他功能包括：接口适配卡自动调谐、PCIe 和 NVMe 设备和地址、配置空间查看器、PCIe 链路性能测量、跟踪视图数据包压缩，以及 PERST#、PEDET#、PEWAKE# 和 CLKREQ# 的边带信号触发器。

产品特点产品参数相关产品

产品特点

接口适配卡：x8 和 x16 插槽、x4 悬空引线箱、x4 M.2、x4 U.2（在双端口中可用）以及 x16 SFF-8644
配备 128GB 内存的 1U+ 机箱（64GB 上行及 64GB 下行）
主机与客户端连接，可用于远程调试（使用以太网）或本地调试（使用 USB）
SMB 捕获和触发器或实现 NVMe 管理接口 (NVMe-MI) 观测
可使用一个接口适配卡在单一机箱上同时进行分析和干扰
可对所有协议栈层上的所有 PCIe 和 NVMe 流量进行解码，包括 TLP、DLLP 和 PHY 层逻辑子块
触发器和搜索事件包括训练序列、有序集、队列对、PRP、分散/集中列表 (SGL)、SMB 等
机箱上的TAP上下行端口允许配置分析-错误注入-分析模式（AJA）
可将 4 个 Xgig 捕获级联到单一视图中
全面支持 PCI Express 的 LTSSM
为一次进行多种类型 Trace 捕获备有内存分割
可在现场更换模块化风扇和电源组件
便携、轻巧且可独立使用
Xgig 4K16 PCI Express 4.0 协议分析核销/干扰器的一年硬件和三年软件保修

产品参数

应用

4K16 硬件机箱以及固件和 Xgig 软件工具支持新的 PCIe 和 NVMe 规格。分析将提醒用户 PCIe 堆栈每一层的所有协议错误，包括 LTSSM 查看器中的状态和子状态级错误。 Xgig 4K16 配有全套接口适配卡和探针，可连接到所有流行的 PCIe 和 NVMe 连接器接口。接口适配卡包括 CEM 适配器、U.2、M.2、Oculink、焊接飞线探针等等。使用时间同步的数据包跟踪视图，Xgig 4K16 支持随 PCIe 或 NVMe 数据包一起显示 SMBus 状态。右侧的照片和图表显示了 4K16 系统的测试配置示例。购买 4K16 平台时，还要选择合适的分析仪和/或干扰器许可证以及接口适配卡，以满足您的特定应用要求。
