产品描述：

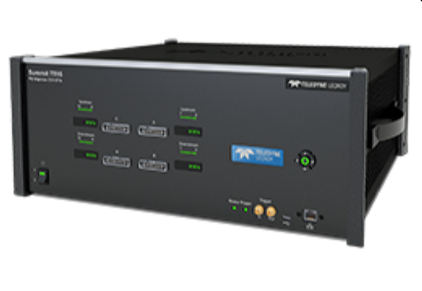

Summit T516 PCI Express (PCIe) 5.0 和 Compute Express Link (CXL) 协议分析仪是一款以 16GT/s 捕获 x32 链路宽度的协议分析仪，用于捕获、记录和分析高性能设备和系统。许多 PCIe 5.0 产品设计已经在使用 PCIe 5.0 规范和 CXL 规范进行。各公司目前正在使用 Teledyne LeCroy Summit Z516 协议练习器，用于 PCIe 5.0 和 CXL，部署 PCIe 5.0 用于主机系统仿真，满足他们的测试需求。这种协议分析仪和练习器的组合使 Teledyne LeCroy 成为 PCIe Gen 5 和 CXL 协议测试和开发工具的专业供货商。为协议分析仪提供CEM 或系统板上其他形态插座连接的高速内插器，仍将继续是将 PCIe 和 CXL 流量捕获到协议分析器中的主要方式。

产品特点产品参数相关产品

产品特点

PCIe 5.0 技术

PCIe 5.0技术通过提高数据比特率（4.0 GT/s变为16 GT/s）的组合实现了PCIe 32标准的两倍有效数据吞吐率，PCIe 5.0使用了与PCIe 4.0类似的编码，这些编码已被证明对数据传输是可靠的。

PCIe 5.0 速度

凭借支持 PCI Express Spec 5.0，2.5、5、8、16 、 32GT/s 的数据速率、从 x1 到 x16 的通道宽度以及完整的 256 GB 跟踪内存等高级功能，Summit T516 协议分析仪提供 PCI Express 产品的开发人员和用户提供功能和灵活性。 Summit T516 是目前市场上更精密的 PCI Express 分析仪。

强大的视图

与其他 Teledyne LeCroy PCI Express 分析仪一样， Summit T516 利用直观而强大的 CATC Trace 分析软件系统，嵌入了对 PCI Express 协议层次结构和复杂性的深刻理解。多彩、直观且易于使用的图形显示使您能够快速捕获和验证 PCI Express 产品设计。所有 Teledyne LeCroy PCI Express 协议分析仪都采用高阻抗、非侵入式探测技术，从而允许完全不变的数据传递。应用程序显示是高度可配置的，可以根据大多数用户的调试风格进行修改。许多功能可用，包括分层显示、协议流量摘要、详细的错误报告、时序计算器、总线利用率图，以及创建用户定义的测试报告的能力，使开发人员能够解决复杂的问题并按时完成他们的项目。 PCIe 存储解码，例如 NVMe、SATA Express（AHCI 和 ATA）、SCSI Express（PQI 和 SOP）、TCG（可信计算组）、时间管理 (PTM) 和虚拟化解码，例如单根和多根 I/O 虚拟化（SRIOV 和 MRIOV）以及地址转换服务 (ATS) 可用于将其功能扩展到许多不同的行业领域。

链路调整

除了全套硬件和软件功能外， Summit T516 具有使用方便和分析强大的特点，例如支持“通道调配”，允许电路板开发人员以非标准顺序布置带有通道的中间总线探针焊盘，从而简化电路板的设计。在内部 Summit T516 将车道映射回正确的顺序并准确显示嵌入的公交车流量。其他软件功能包括增强的错误检查以自动识别其他错误类型、更紧凑的跟踪文件允许更快地分析跟踪数据，以及选择简化或模式来设置记录文件的记录选项。

支持局域网

Summit T516 还支持以太网 LAN 端口作为标准功能。通过 LAN 连接，工程师可以远程操作系统（例如，在他们的桌面系统上安装客户端软件，并控制在远程实验室中运行的分析仪）。此外，多位协同工作的工程师可以分时使用一台分析仪，从而减少每位工程师对额外分析仪的需求，并提高产品的成本效益。

可在任何 PCIe 环境中调试

通过利用在新兴市场协议分析工具方面的多年经验，Teledyne LeCroy 的 PCI Express 协议分析仪将复杂的功能与实用特性相结合，以加速 PCI Express IP 核、半导体、存储、图形、服务器、工作站、网桥和交换机的开发。

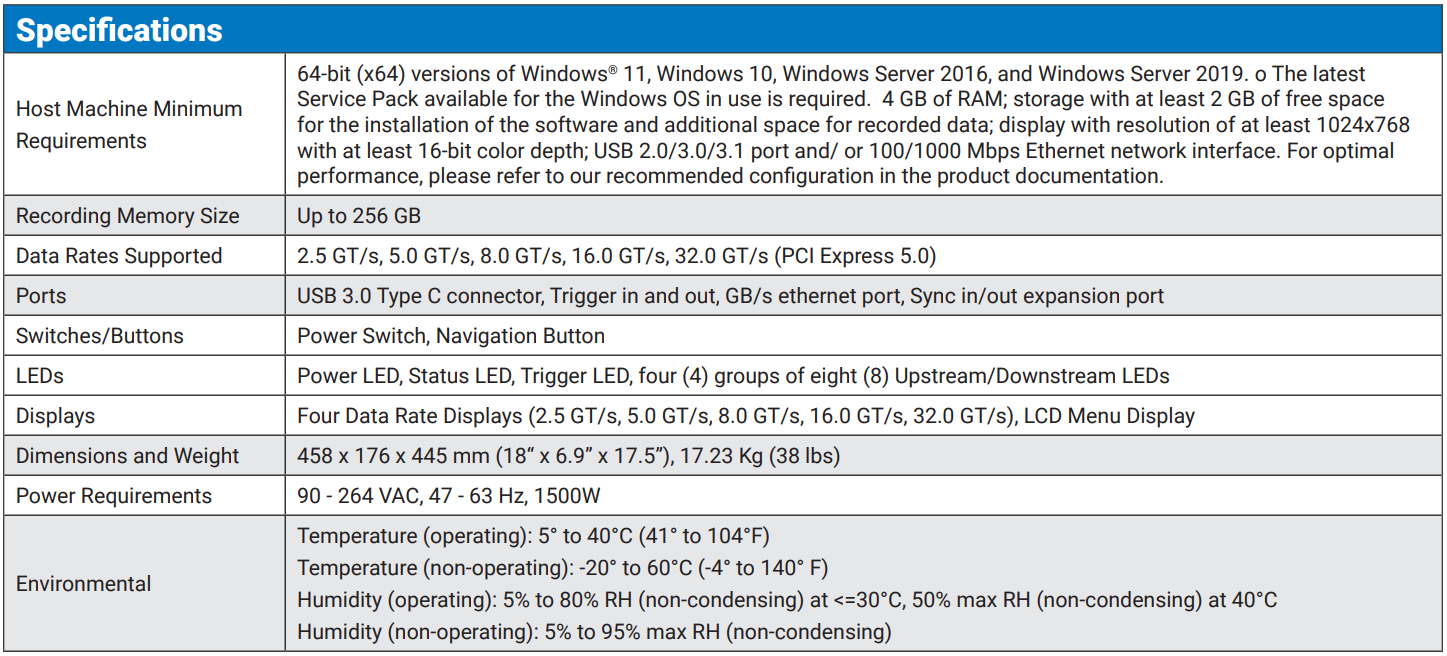

产品参数
