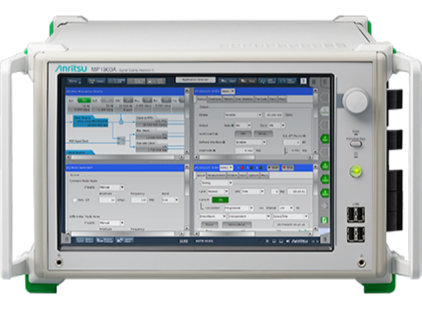

MP1900A 比特误码率测试仪

产品描述：
MP1900A系列是一款8插槽模块化高性能BERT，支持NRZ和PAM4以及PCI Express/USB等总线接口的高速网络接口的一体化物理层测量

产品特点 产品参数 相关产品

产品特点

PAM4测试方案

  • 传输容量为512 Gbit / s

  • PAM4 PPG/ED (MU196020A/MU196040A)
         Baud rate of 2.4 to 64.2 Gbaud*1
         多通道可扩展性 4ch PAM4/NRZ  NEW
         高速Tr / Tf 8.5 ps（20 - 80％）
         低残余抖动数据输出170 fs rms（典型值）
         高质量数据输出，低噪声，低失真
         4抽头强调（可变范围20 dB）
         ISI调整功能  NEW
         FEC模式生成功能  NEW
         Stressed裕度BER < E-12*2
         內部時鐘恢復
         PAM 4模式编辑器，符号错误测量

  • 抖動，校樣強度測量功能（SJ / RJ / BUJ / SSC）

  • 电压噪声附加功能(Common/Differential/White Noise)

  • 使用DUT BER计数器功能测量抖动容限  NEW

*1: ED（超過32.1 G）將來會得到支持
*2: 符合CEI標準的PAM 4波形輸入了的时候

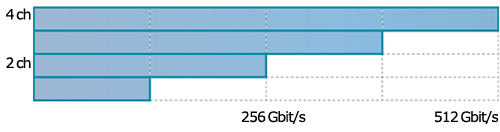

pam4-solution-03


高速串行总线接口测试解決方案 (PCI Express, USB, Thunderbolt)

  • 传输容量512 Gbit/s，一个主框架可扩展至16ch（配备8个32 Gbit/s 2ch PPG插槽）

  • 一体化支持高速网络、PCIe等总线接口或双向测试

  • 新宽带32 Gbit/s SI PPG/ED（MU195020A/MU195040A）

    • 比特率2.4 Gbit/s到32.1 Gbit/s

    支持NRZ/PAM4

    10阶加重

    可变ISI功能

    多频段CTLE（8 Gbit/s、16Gbit/s、28 Gbit/s带宽）

    随机抖动的内部抖动输出低至115 fs rms（典型值）

    高灵敏度的数据输入，典型值达15 mV（眼高）

    可选1ch/2ch

  • PCI Express链路训练、LTSSM分析（使用MU195020A/MU195040A/MX183000A-PL021）

  • USB 链路训练、LTSSM分析（使用MU195020A/MU195040A/MX183000A-PL022）

  • 增加抖动和测量抖动容限功能（SJ/RJ/BUJ/SSC，使用MU181500B/MX183000A-PL001）

  • 电压噪声增加功能（普通、差动式、白噪声，使用MU195020A/MU195050A）

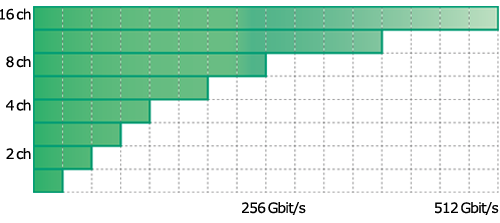

nrz-solution-03



产品参数


项目

规格

LCD显示屏

12.1英寸，WXGA 1280 x   800

远程接口

GPIB、LAN

模块插槽

8

外围设备I/F

USB   x6，VGA x1，HDMI x1

操作系统

Windows   Embedded Standard 7

功率

100   Vac至120 Vac /200 Vac至240 Vac
50 Hz至60 Hz

功耗

1350 VA

尺寸和重量

340   (W) x 222.5 (H) x 451 (D) mm/最大20 kg (不含模块)
