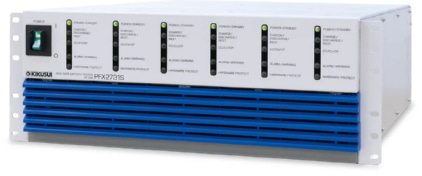

高倍率电池测试仪 PFX2731S

产品描述：
PFX2731S 是支持高倍率充放电试验的6V-20A 6 通道电池测试仪。使用PFX2731S 专用的应用程序软件BPChecker4000（另售）进行操作。1 台PC Max 可操作4 台（24 通道），因此可根据所需的通道数构建多通道充放电系统。并且，具有硬件和软件独立的双系统保护功能，同时通过检测误配线的接线确认功能和累计容量保护等多重保护功能，可以安全地进行长期连续试验。

产品特点 产品参数 相关产品

产品特点

通过提高快速充放电性能，实现所需的高倍率充放电试验。

  • 10ms 连续测量（当设定为Max 速度时）

  • 支持单电池评价(可使用 C 倍率设定)

  • 丰富的充放电模式（共9 个模式）

  • 内置路径开关，检测到异常时快速中断试验

  • 可与 4 台恒温槽(爱斯佩克公司制)同步运行

  • 可使用 T 型热电偶(选装)进行温度测量

  • 只需连接 LAN 电缆即可构建系统

  • 齐全的保护功能



系统结构

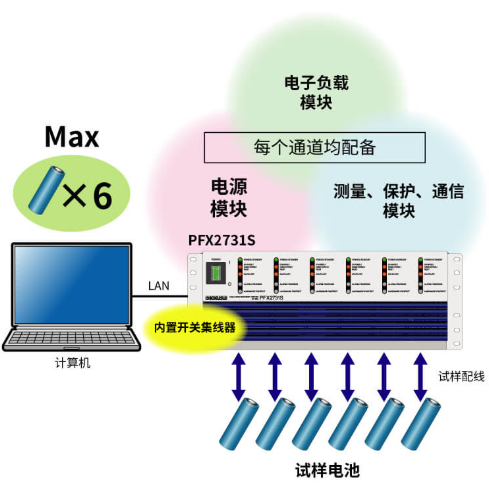

使用LAN电缆连接1台PFXS2731S的示例

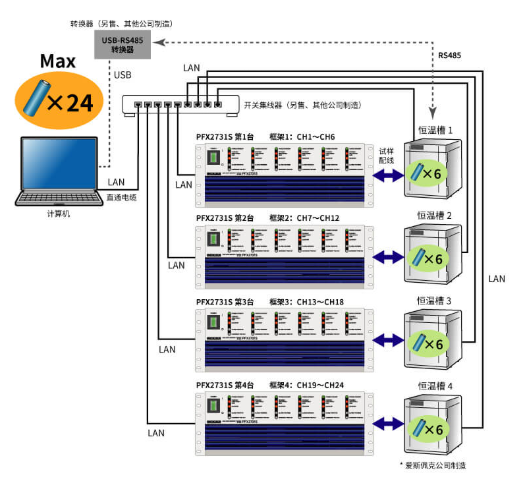

使用LAN电缆连接4台PFX2731S和*4台恒温槽的示例





PFX2731S在整体机箱中安装了控制部和测量部、以及6通道的6V-20A充放电单元，只需较小的空间，即可构建 Max 24通道的充放电系统。各通道完全隔离，每个通道均具备测量功能，所有通道可记录10ms的连续数据。



丰富的充放电模式

CC充电

恒流充电专用。支持-dV检测和基于电池温度的-dT/dt检测。



CC充电

CC放电

常规恒流放电。除电压和电池温度外，还可根据容量(Ah)终止。



CC放电


CC-CV充电

从恒流到恒压自动过渡的充电方式。支持CV时间和It电流检测。



CC-CV充电


CC-CV放电

从恒流到恒压自动过渡的放电方式。支持CV 时间和It 电流检测。可根据CC 放电属性进行深度放电，因此可用于高精度的放电容量测量。



CC-CV放电


CP充电

新功能

恒功率充电专用。电压较低时，可使用极限电流限制充电电流。除电压和电池温度外，还可根据容量(Ah) 终止。



CP充电


CP放电

恒功率放电专用。电压下降、放电电流上升时，可使用极限电流限制。除电压和电池温度外，还可根据容量(Ah) 终止。



CP放电


CP-CV充电

新功能

从恒功率到恒压自动过渡的充电方式。支持CV时间和It电流检测。



CP-CV充电


模式充放电（CC(+CV)、CP(+CV)）

新功能

模式是步的集合体。可高速切换 Max 10 万步的CC 或CP 充放电。可设定每步的CV 电压，因此支持更先进的模式控制。标准试验的模式充放电和模拟模式等，即使步数较多也可通过Excel 输入。



模式充放电（CC(+CV)、CP(+CV)）



产品参数

除非特别，规格应符合以下设定和条件。

  • 预热时间设为 30 分钟。

用语的定义如下所示。

  • TYP 值 ：环境温度 23 ℃的代表值。并不保证性能。

  • setting ：表示设定值。

  • reading ：表示读取值。

  • rating ：表示额定值。

  • Static ：CC 充电／ CC-CV 充电／ CC 放电／ CC-CV 放电／ CP 放电／ CP-CV 放电的总称。

  • Pattern ：模式充放电的总称。

支持 C 倍率输入

  • 各 CC 值／模式充放电的步电流值／极限电流值／终止条件的电流容量值／It 切断电流值可使用 C 倍率进行设定。

  • C 倍率计算规格 将公称容量设定值设为 1C。
    C 倍率的设定范围 ：0.001 ～ 99.999（量程相同）
    C 倍率→电流值／容量值换算结果将被四舍五入到控制分辨率以内。
