电池测试仪BT6065，BT6075

产品描述：
为新一代大容量电池提供高精度OCV/IR检查

产品特点 产品参数 相关产品

产品特点

● 业界高精度的AC-IR、DCV测量功能

-  AC-IR分辨率10 nΩ，5位半：出色的电阻测量分辨率和稳定性
-  DCV分辨率1 µV，7位半：可与高精度电压计匹敌的电压测量精度
● 同时测量ΩV的真值：检查时间12ms，保证稳定性的同时检测时间缩短一半
● 适用于内部电阻1mΩ以内的大容量电池的生产线
- 用于出货检查的高精度分选：BT6075
- 用于初期工艺时的OCV/IR测试，缺陷产品检测：BT6065





电池测量功能：根据检查工艺选择机型（2款）

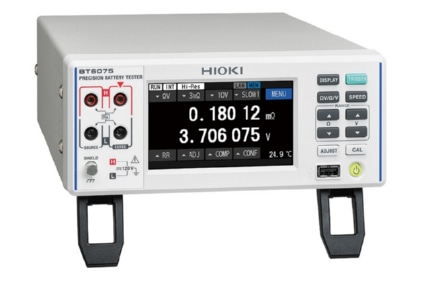

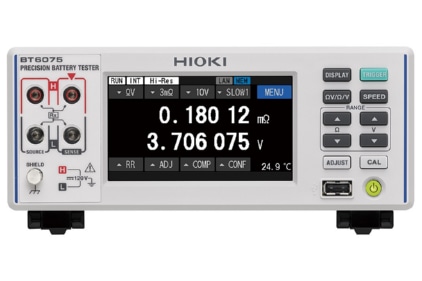

▄ 电池测试仪BT6075

出货和进货检查

适用于高精度分选

·电压显示：7位半

·DCV分辨率：1μV

·AC-IR分辨率：0.01 µΩ



▄ 电池测试仪BT6065

适用于化成工艺和老化试验

适用于初期工艺中的OCV/IR测试

·电压显示：6位半

·DCV分辨率：10μV

·AC-IR分辨率：0.01 µΩ






出色的AC-IR, DCV测量再现性

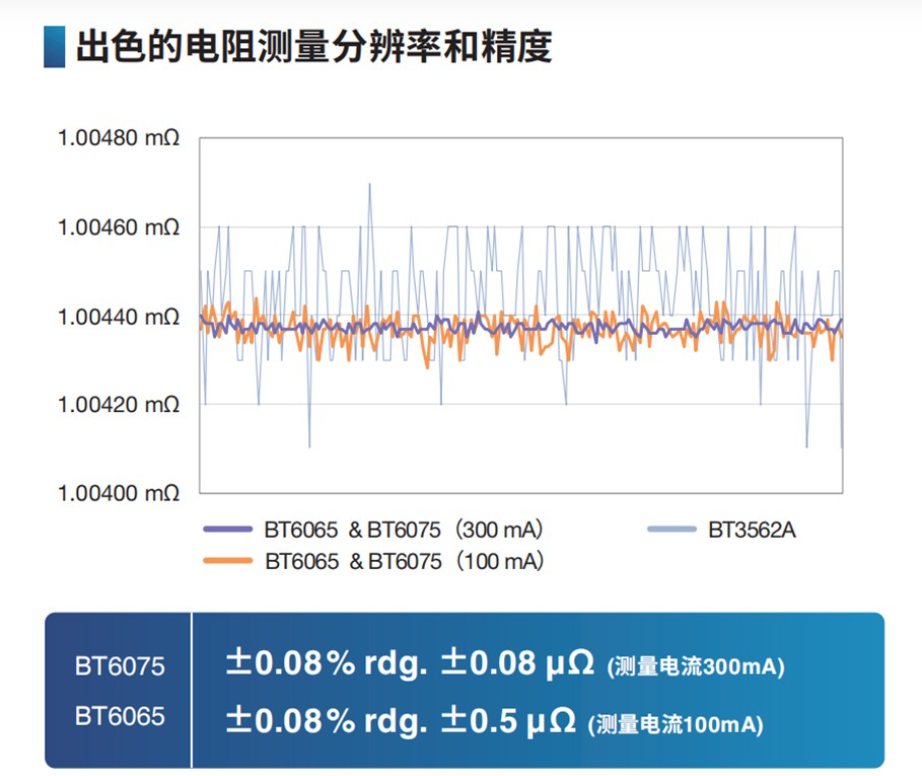

▄ 出色的电阻测量分辨率和精度

AC-IR 的分辨率为 10 nΩ。在测量电流为300mA时，SN比，可获取稳定的测量数据。适合测量低电阻的电池。

【BT6065、BT6075共通】

±0.08% rdg. ±0.08 µΩ（测试电流 300 mA）

±0.08% rdg. ±0.5 µΩ（测试电流 100 mA）

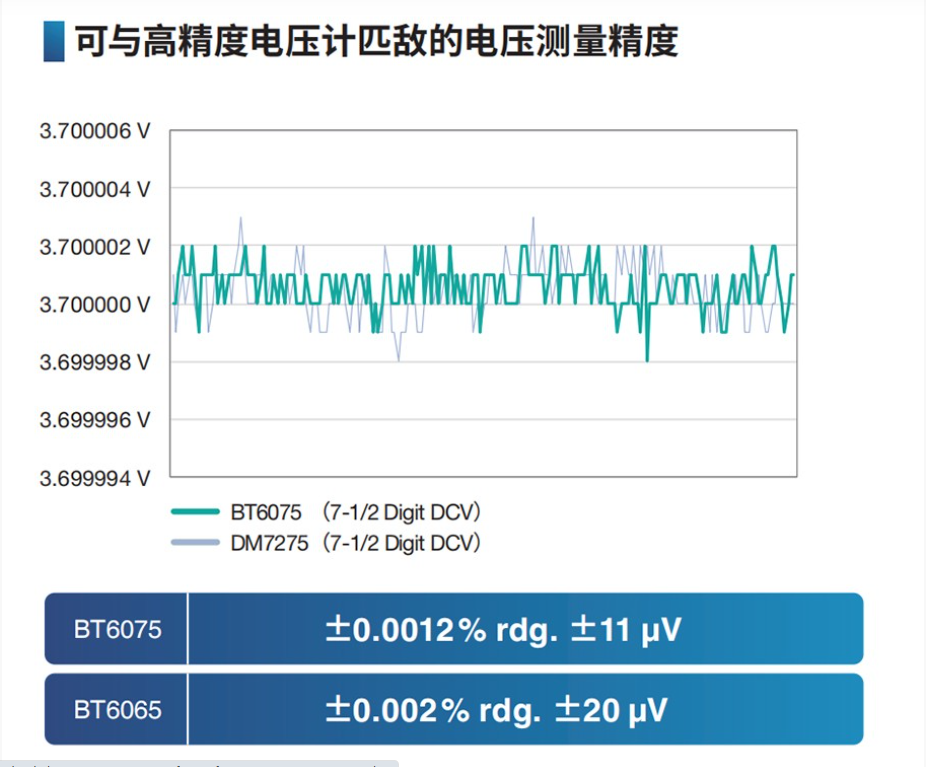

▄ 可与高精度电压计匹敌的电压测量精度

无需为OCV/IR测试增设电压计。7位半(分辨率 1μV)和6位半(分辨率 10μV)中的任意机型都具有与高精度电压计匹敌的测量精度。

【BT6075】

7位半（分辨率 1 µV）

 ±0.0012% rdg. ±11 µV

【BT6065】

6位半（分辨率 10µV）

 ±0.002% rdg. ±20µV

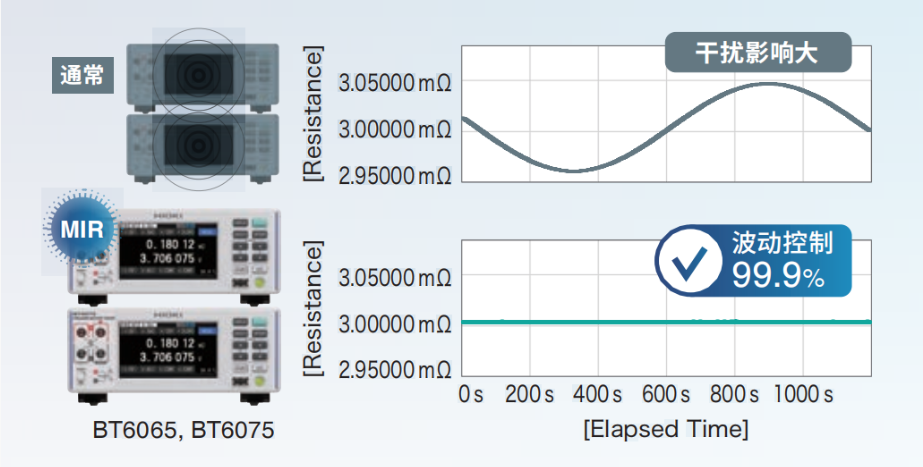

实现简便、可靠的同时检测【MIR模式(减少相互干扰)下的稳定测量】

想要2台仪器同时测量

通常，当两台电池测试仪靠近并同时测量时，相互干扰会导致测量值波动。MIR 模式可减少相互干扰，确保稳定测量。因此，可实现同时使用2台电池测试仪快速准确地进行检测。

MIR技术的特点

- 无需同步线缆等额外选件

- 2台电池测试仪完全同步测量，不同于传统技术“脉冲输出功能”

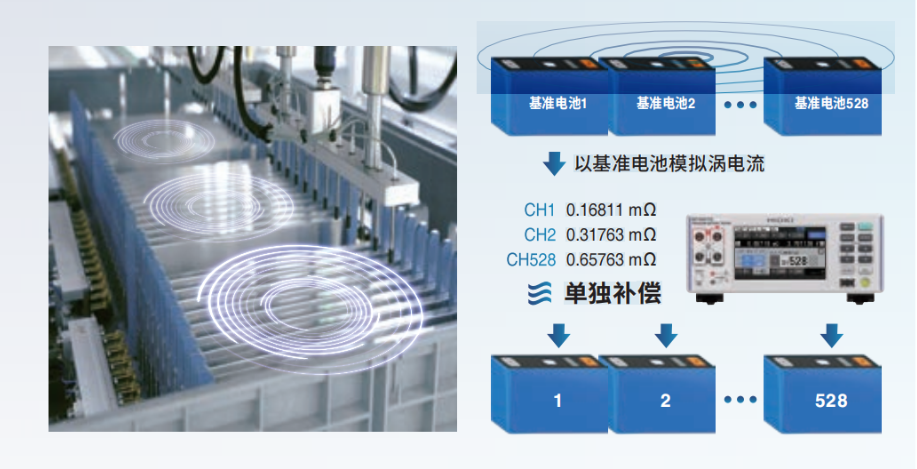

正确补偿相邻电池的涡电流影响【多通道校准功能】

想要正确地测量多通道

测量排列在托盘中的电池时，相邻电池的金属外壳产生的涡电流是导致误差的原因。利用多通道校准功能以实际电池为基准正确补偿涡电流，从而更准确地测量。

多通道校准功能的特点

- 多通道校准功能：可保存最多528ch的补偿数据

- 使用面板保存功能可将最多6种不同的电池的校准数据(6 x 528 ch)存储在主机中

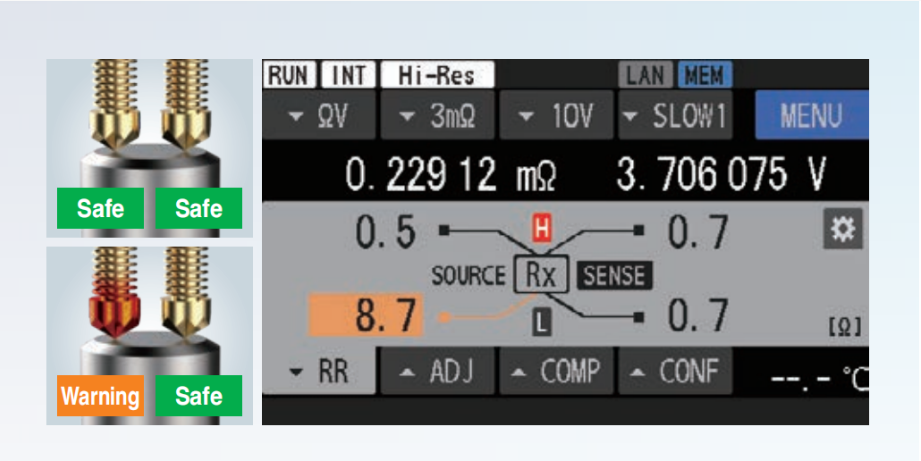

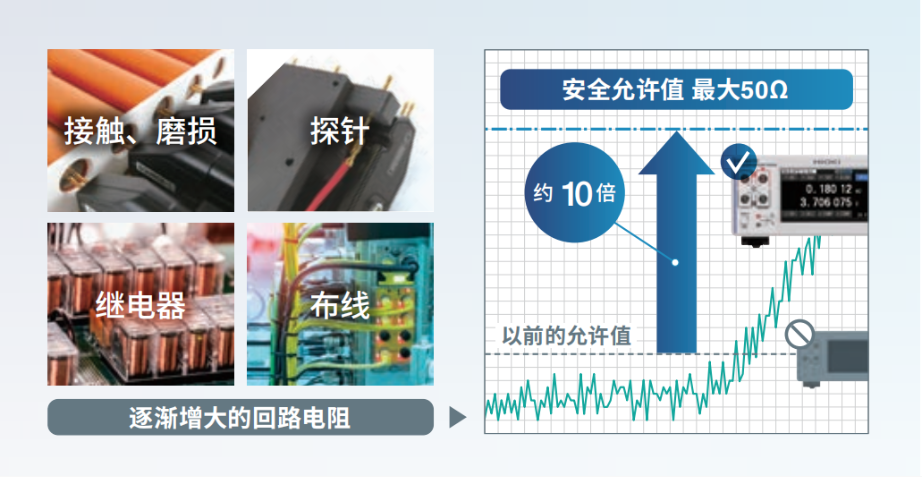

提高检测系统的长期可靠性【提高回路电阻的允许值】

担心系统突然停止

回路电阻是检测系统中导线电阻、探针的接触电阻的总和。因为回路电阻允许值高，对于探针老化及继电器接点电阻值的增加有耐受性。进而防止系统突然停止，提高运行效率。

回路电阻允许值

- 50Ω：测量电流100mA以下时（全量程）

- 10Ω：测量电流300mA时（仅3 mΩ量程）





产品参数


电阻测量量程

（HIGH RESOLUTION ON）

[量程 (测量电流), 精度 (SLOW2), 最大显示值, 分辨率]

3   mΩ   (300 mA), ±0.08% rdg. ±0.08 μΩ, 5.10000 mΩ, 0.01 μΩ

3   mΩ   (100 mA), ±0.08% rdg. ±0.50 μΩ, 5.10000 mΩ, 0.01 μΩ

30   mΩ   (100 mA), ±0.08% rdg. ±0.5 μΩ, 51.0000 mΩ, 0.1 μΩ

300   mΩ   (10 mA), ±0.08% rdg. ±5 μΩ, 510.000 mΩ, 1 μΩ

3   Ω   (1 mA), ±0.10% rdg. ±50 μΩ, 5.10000 Ω, 10 μΩ

30   Ω   (100 μA), ±0.15% rdg. ±0.5 mΩ, 51.0000 Ω,   100 μΩ

测量电流频率: 1 kHz ±0.2 Hz



追加精度

温度系数：0℃～18℃, 28℃～40℃的环境下，在测量精度上加算以下数值。(测量精度×0.1)/℃

电阻测量MIR模式时加算: 电阻测量精度增加读数的±0.01%

直流电压测量量程

[名称: 量程, SLOW2, 最大显示值, 分辨率]

BT6065:   10 V, ±0.002% rdg. ±20 μV,   ±12.00000 V, 10 μV

BT6065:   100 V, ±0.004% rdg. ±0.6 mV, ±120.0000 V, 100 μV

BT6075:   10 V, ±0.0012% rdg. ±11 μV,   ±12.000000 V, 1 μV

BT6075:   100 V, ±0.003% rdg. ±0.60 mV, ±120.00000 V, 10 μV



追加精度

温度系数：0℃～18℃, 28℃～40℃的环境下，在测量精度上加算以下数值。(测量精度×0.1)/℃

温度测量量程

量程：-10.0℃～60.0℃

精度(主机+Z2005): ±0.5℃ (测量温度 10. 0℃～40.0℃), ±1.0℃ (测量温度 -10.0℃～9.9℃, 40.1℃～60.0℃)
