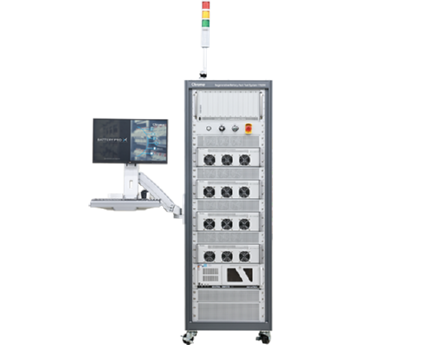

能源回收式电池模组测试系统 Model 17020C

产品描述：
Chroma 17020C 系统是专门为二次电池模块及电池包测试设计的高精密设备，适用于电池模块/电池包的续航力试验、产品进出货检验、设计验证研究，并可进行生产在线容量学习（Learning）与测试。

产品特点产品参数相关产品

产品特点

产品特色

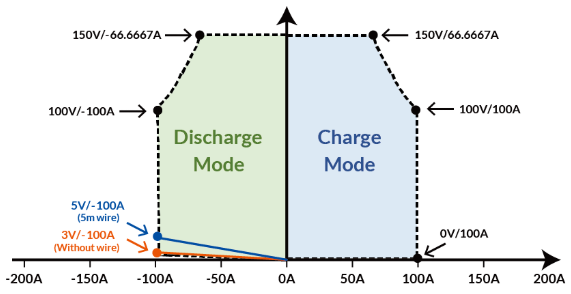

充/放电模式 (CC, CV, CP)

功率范围：每信道10KW至80kW，可通过模块扩展每模块增加10kW
电压范围：150V
电流范围：每通道100A，并可并联至800A

电池放电能量回收功能，效率90%

省电环保和降低成本
低热量及低噪音产出

充/放电效率：95%-97%（>5%额定功率）
待机损耗：每通道2.56W
通道并联控制：通过软件控制
驾驶循环模拟：具有5ms的上升速率，范围从10%到90%
高分辨率测量：18位
平滑电流转换：在充电与放电之间平顺不中断，无突波
测试数据分析：报表数据与图形化呈现
数据恢复保护：支持断电数据复归功能

应用领域

电动车电池模块
电动机车动力电池
电动自行车电池
UPS电池
储能电池
电动工具电池
启动电瓶
铅酸电池

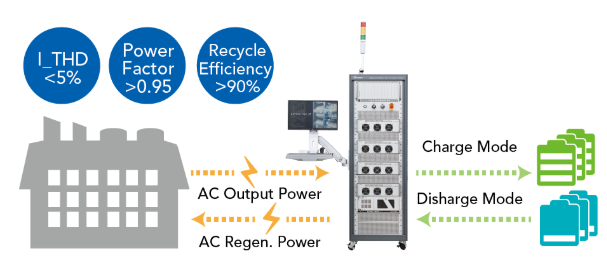

可回收能源设计

该系统可将电池模块放电过程中释放的电能回收，并将其回送至其他充电信道的电池模块或回流至市电电网，从而节省电力并降低热能产生。

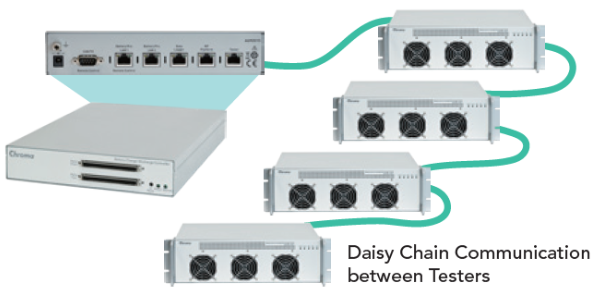

多个独立通道设计架构

系统支持对多个电池模块/电池包进行专属的充放电测试，各通道均可具备独立的测试特性。通道可并联以满足更高电流需求，在高通道数与高电流测试之间提供灵活性。

灵活的编程功能

Chroma 17020C系统搭配「Battery Pro-X」软件，具备弹性的编程功能，测试工步的编辑与执行接口直观且简便。该系统提供图形化测试流程创建、预定义测试模板、实时数据监控以及与外部设备的无缝整合等功能，显著提升了测试配置的效率与准确性，满足各类复杂测试需求。

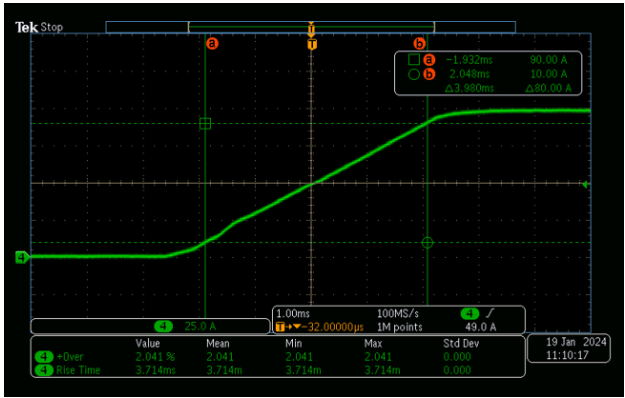

备援电池单元（BBU）/ 机架测试

为了确保准确的 BBU 测试，测试设备的转换速率必须小。Chroma 17020C拥有5ms（从10%到90%）的斜率速率，是进行备援电池单元（BBU）和电池备援系统（BBS）测试的最佳解决方案，能够提供控制与可靠的性能。

电流爬升率

系统具备从-90%到+90%之间的10ms爬升速率，仿真动态驾驶条件下的驱动状态，确保测试结果的真实性与可靠性。

安全特性

系统内建多重安全保护机制，包括电池极性检查、过电压保护、过电流保护、过温保护及VDE-4105-AE孤岛检测等功能，全面保障测试过程中的安全性。数据保存机制能在计算机异常或瞬时断电时自动将数据存储至内存，避免数据遗失并记录中断状态，恢复后可选择继续进行测试。这些特性使Chroma 17020C系统成为一款电池测试解决方案。其灵活的编程能力与直观的操作接口，使操作更为简便，能全面满足不同测试场景的需求。

系统特色
