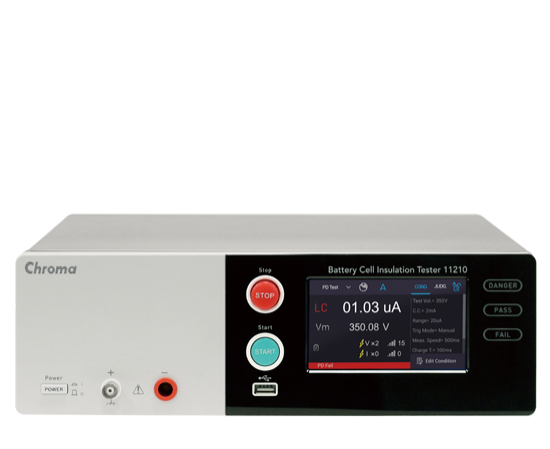

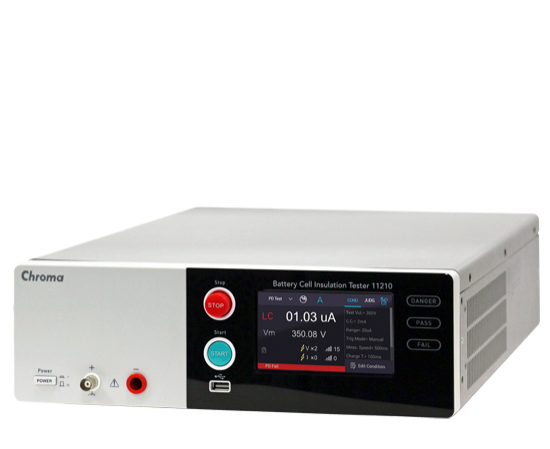

电池芯绝缘测试器 Model 11210

产品描述：
Chroma 11210电池芯绝缘测试器是专为锂电池干电芯之漏电流(LC)或绝缘电阻(IR)异常检出而量身打造的绝缘测试器，亦可量测固态电容、积层陶瓷电容(MLCC)、高压电解电容与绝缘材料。不仅具备标准的LC/IR量测外，更设计「于高压量测过程中，可针对绝缘体内强烈的局部放电(Partial Discharge, PD)或电气闪络(Flashover)进行侦测与分析(以下简称"PD侦测功能")」，此功能可协助检测出锂离子电池干电芯在电解液填充前的有效绝缘距离是否足够，避免潜在不良品进入下一生产阶段或流入终端市场。相对于传统的绝缘测试，11210提升了锂离子电池驱动之电子电气产品和电动车的安全性及绝缘材料品质检测领域到新的境界。

产品特点产品参数相关产品

产品特点

产品特色

测试电压：1KV (dc)
充电电流：50mA
宽范围的漏电流量测(1pA ~ 20mA)

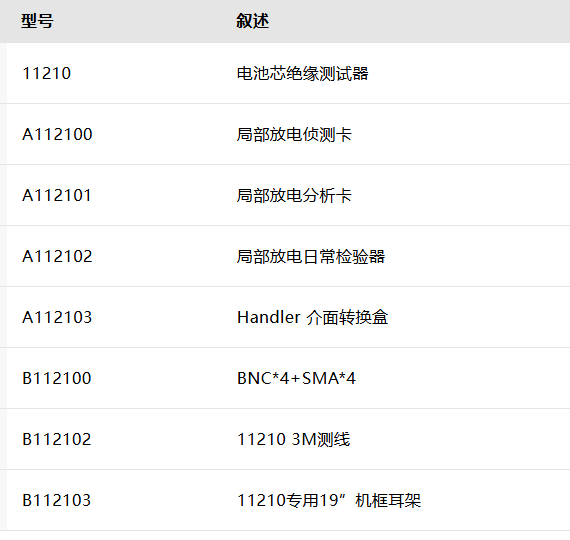

针对锂电池潜在的内部短路问题，执行局部放电(Partial Discharge)/电气闪络(Flashover)之侦测(选购项目 A112100)：

局部放电强度及次数的侦测与显示
在电压/电流波形上，对局部放电做监控
可设定局部放电之强度作为测试通关之条件
可实时显示和储存发生局部放电时的电压/电流波形 (选购项目 A112101)

内建+瞬时高压测试 (+Flash Test)功能
内建快速的接触检查功能
依顺序自动执行测试程序：充电→保持→测量→放电
快速量测 (20ms)
全彩显示的触控式萤幕

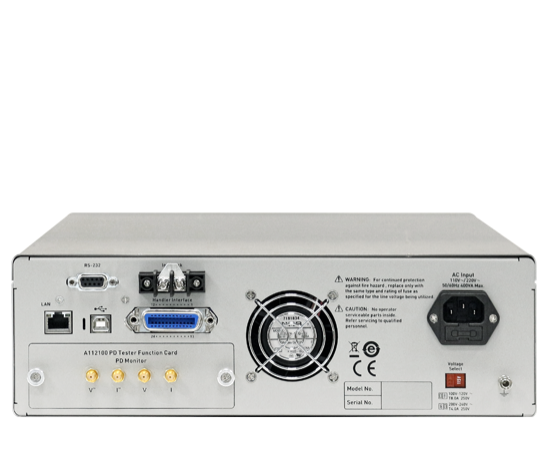

标准Handler 介面以及USB、RS-232、Ethernet 等通讯介面

应用领域

专门针对锂电池干电芯之绝缘测试
各式各样电容产品(固态电容、积层陶瓷电容MLCC、高压电解电容HV-ELCAP、塑胶膜电容Film Cap)或特殊绝缘材料之绝缘测试

锂电池安全课题

锂电池内短路有许多不同的情形，其中最严重的一种就是正极的铝金属短路到负极的涂布材料，这样的短路发生时，会在极小的局部空间内产生大量的热能，导致起火或爆炸! 类似这样的电池起火爆炸，是导致过去十年中多起汽车燃烧事件的主因。 [图1]

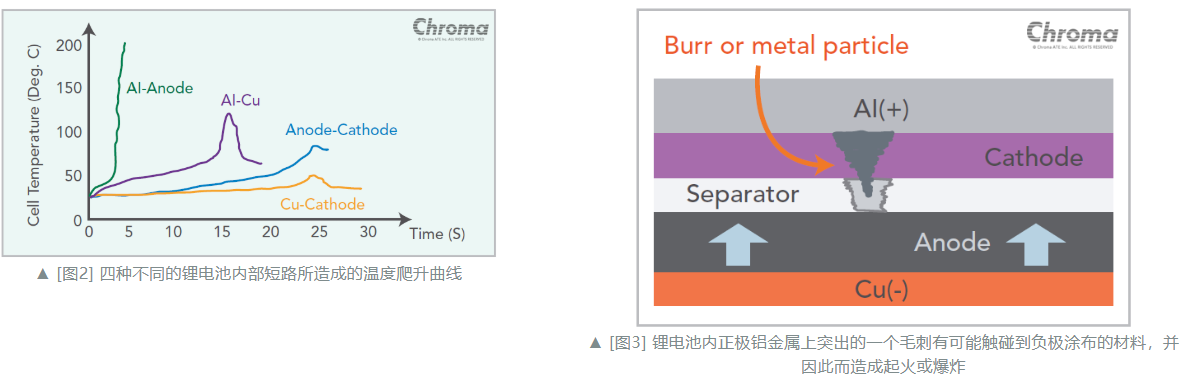

锂电池(LIB)的起火或爆炸所造成的灾难已经是近年来为使用者所严重关切的议题，随着科技不断的演进，锂电池的能量密度也不断地提高，锂电池安全性的问题更进一步演变成使用者生活中的一个潜在危机!为彻底杜绝这样的潜在危机，锂电池起火爆炸的根因必须要被找到，有潜在危机的产品必须要在出厂前被筛出；研究报告显示，正极的铝金属(AL)与负极的涂布材料(Anode) 之间的短路是起火爆炸的根因[图2]，而正极铝金属上的毛刺或于绝缘层中的杂质颗粒是此等内部短路的主因[图3]。

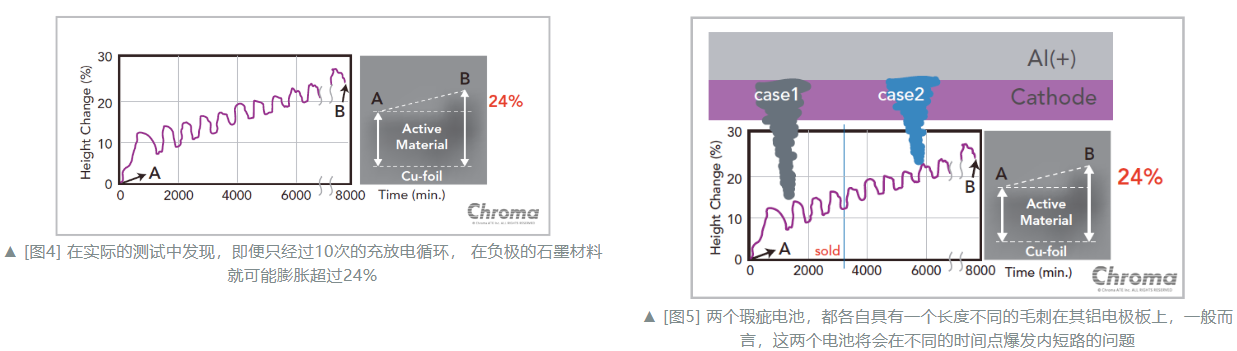

研究报告中显示，负极涂布的材料 (通常是石墨) 在每一次充电过程中都会稍微的膨胀，经过多次充电后，膨胀导致厚度增加高达24%造成正负极之间极距缩短[图4]，导致原本电极间因电极毛边或金属异物混入而使有效距离短于应有设计，就容易演变为内部短路。通常锂电池在生产线上都会经历过几回的充放电循环。举例来说，若有两个瑕疵电池，都各自具有一个长度不同的毛刺在其铝电极板上 [图5中的case 1 & case 2]，case 1极可能在生产线上的第二回充电时，就爆发内短路的问题，但case 2就会不幸地发生在消费者身上。
