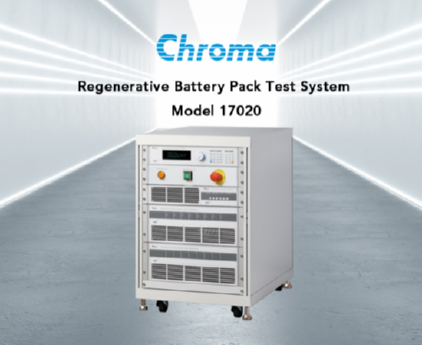

能源回收式电池模组测试系统 Model 17020

产品描述：
Chroma 17020系统是专门为二次电池组测试而开发的高精密设备，适合用于电池组续航力试验、产品进出货检验、设计验证研究、电池组生产在线容量学习(Learning)与测试等用途。

产品特点 产品参数 相关产品

产品特点

产品特色

  • 电池放电能量回收功能，省电、环保、低热能产出，效率85%

  • 具备并联功能，可依照用户更大电流的需求并联最多到60个通道

  • 操作模式：定电流/定电压/定功率放电

    • 每通道功率600W, 1.25kW, 2.5kW, 5kW,10kW, 20kW, 30kW, 50kW, 60kW

    • 电压 20V, 60V, 100V, 200V, 500V模块

    • 电流 2600A (并联)

  • 仿真动态电流充放电功能

  • 电流电压量测

  • 快速充电与放电间电流切换，平顺不中断

  • 充放电模式转换时(CC-CV-CP)，电流平顺无突波

  • 报表数据分析功能

  • 支持断电数据复归功能

  • 独立信道保护功能


应用领域

  • 电动车电池模块

  • 电动机车动力电池

  • 电动自行车电池

  • UPS电池

  • 储能电池

  • 电动工具电池

  • 启动电瓶

  • 铅酸电池



测试项目

  • 工况模拟测试

  • 动力电池组产线容量学习测试

  • 循环寿命检测

  • 电池组一致性测试

  • 直流内阻测试

  • 电池组续航力测试

  • 电池组电压、容量、功率测试

  • 电池组充放电特性测试

  • 电池组可靠度测试

  • 过充、过放承受力测试

  • 温度测试

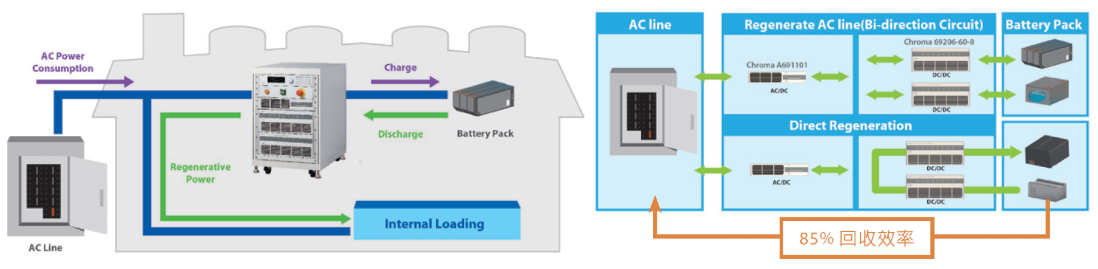

能源回收优化利用

  • 电池组放电时的能量回收优化利用

    • 直接回收：将放电中的电能转移到需要充电的电池组

    • 电网回收：有多余电能回收到电网

  • 可回收能源设计，不会产生巨大的热能消耗

  • 使用者可节省设备与环境降温的空调费用

  • 设备回馈电网电流总谐波失真低于5%

  • 额定功率下，功率因素大于0.9

  • 回收电能厂内可直接利用

  • 当放电于额定功率20%以上时，回收效率可达约85%

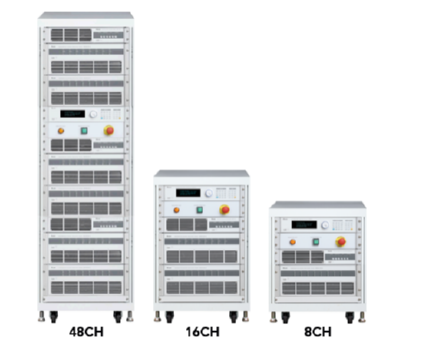

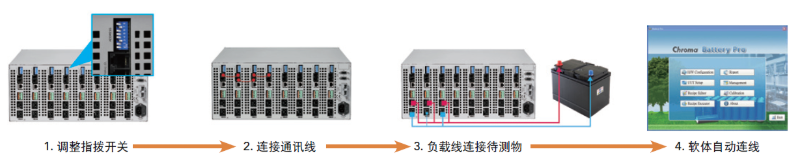

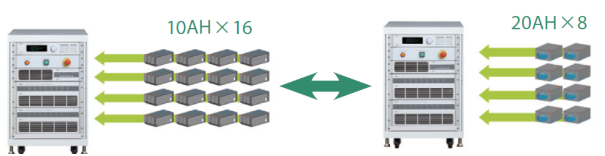

简易的并联控制方式

简易的并联方式，增加用户应用弹性，最多可并联60通道。

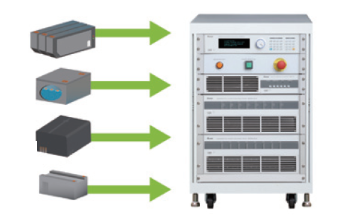

透过并联功能可支持多种不同功率的待测物

设备透过并联功能即可测试不同容量的待测物，不需要更换设备。 电池模块厂商产品有大容量与小容量多种形式，若购买大功率设备，遇到小 容量电池组测试时，量测精度明显不足；使用并联方式测试，电池组测试可 依实际容量来设定信道并联使用，不会有精度不符需求的问题。





工况模拟

电池组的使用方式都是快速与不规格的电流状态，透过工况模拟，电池组的使用状态才能真实的反应在电池上。

  • 仿真电池实际使用的动态充放电波形，在此动态电流模式下(Waveform)，最大放电与最大充电电流切换时间仅需要10ms

  • 工步可设定读取指定计算机内存放电流波形的Excel档案

  • 每通道可储存720000点，进行长时间动态测试

  • 时间间隔：10ms~100s

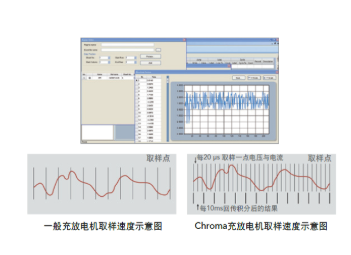

高频取样量测技术(容量测试)

一般电池测试机，使用计算机软件中依据电流值计算电量。因为数据传输技术有瓶颈，传输的速度有限制，针对动态电流的容量计算，误差就会很大。Chroma 藉由提高V/I 取样率，并透过两次积分法，提供更佳精准的容量计算，电流变化时的数据不遗漏，不受数据传输速率影响。

  • V/I 取样率50KHz (每20μs取样一点)

  • 分段积分模式运算：

    • 对 I 积分 – 电容量

    • 对 V x I 积分 – 能量

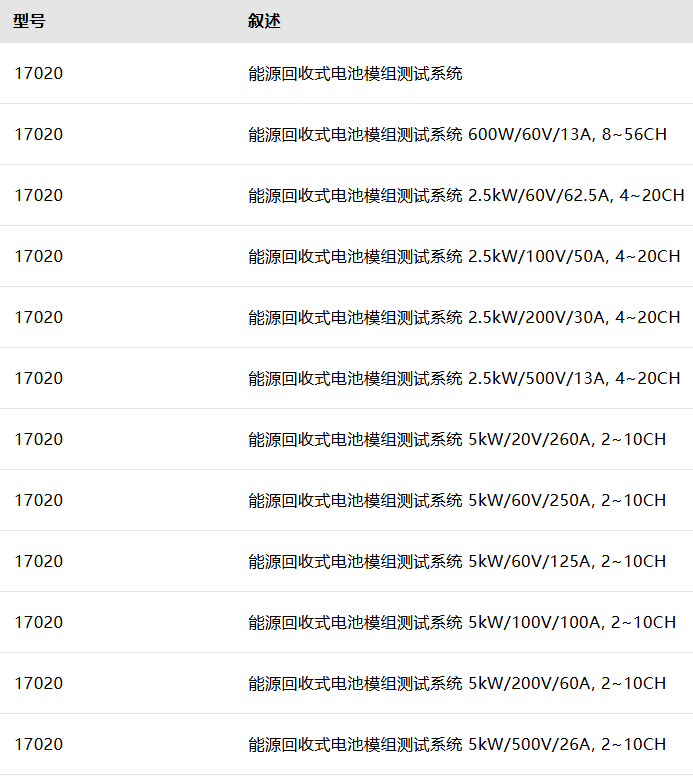

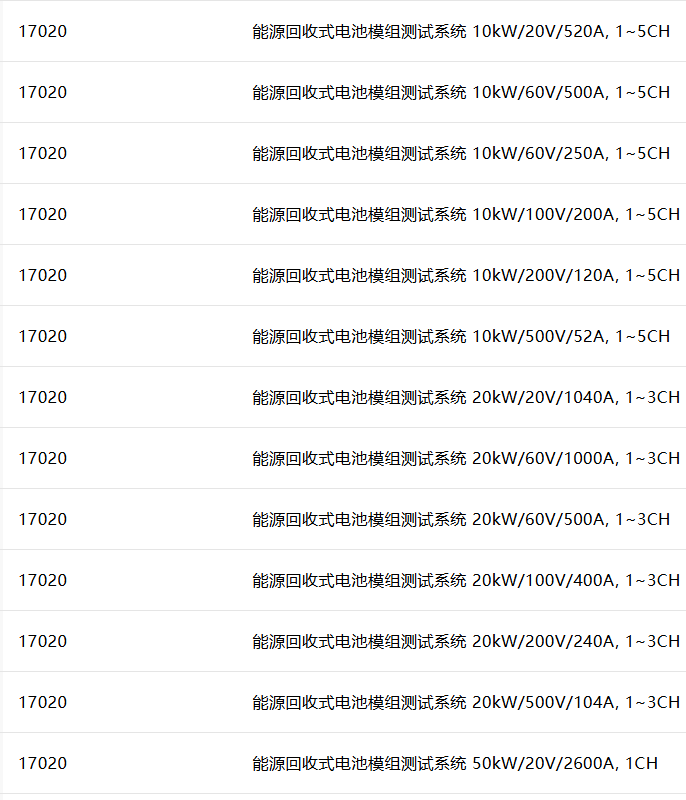

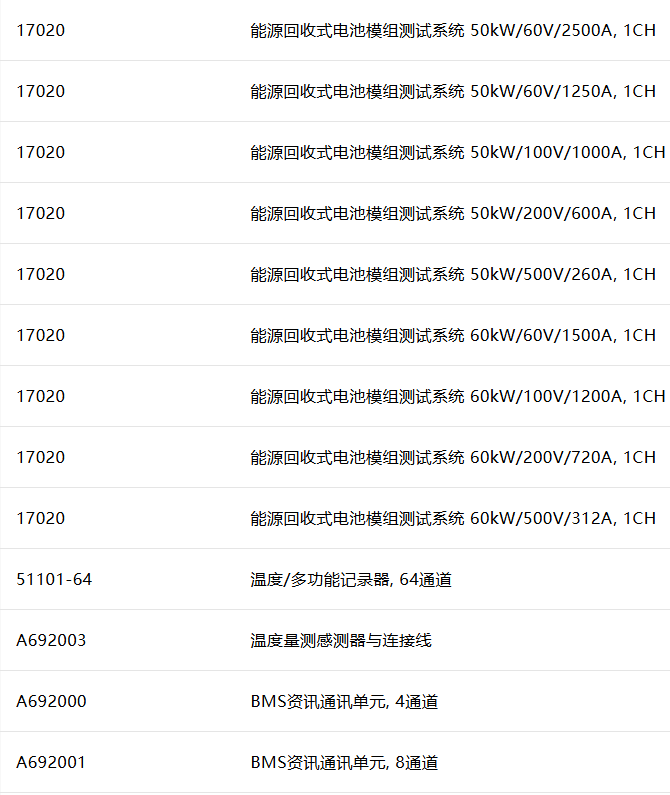

产品参数
