● 从测量到记录保存最快只需2秒，比旧机型3554缩短了60%的工作时间。
● 测试内部阻抗/电压，瞬间判定老化程度PASS / WARNING / FAIL 的※1
● 搭载降噪技术，提高抗噪能力
● 根据主机界面以及语音※2提示，简化测试步骤
● 测试数据可与测量现场的信息关联保存，从而减少了管理工时。
● 各类测量数据都可使用GENNECT Cross软件统一管理※3
● 测量值通过无线形式，直接传输到Excel®表单中（需搭载选件无线适配器Z3210）
● 配备保护器，以提高便携性、以及现场使用的耐受力。

※1 合格判断的阈值因电池的制造商、种类、容量等而异。新品或合格品的电池内部阻抗/ 端子电压需要事先进行测量。开放型(液体型)铅蓄电池或碱性蓄电池与密封型铅蓄电池相比，因其内部电阻的变化较少，有时会难以判断老化情况。
※2 Bluetooth®连接后，终端将有语音提示。
※3 使用平板设备或智能手机的应用软件，可实现数据回收。（需搭载选件无线适配器Z3210）

通过日置HIOKI特别研发的技术，来正确判定铅蓄电池的老化

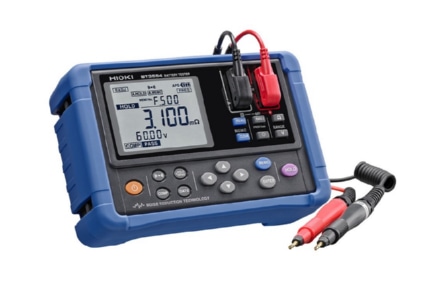

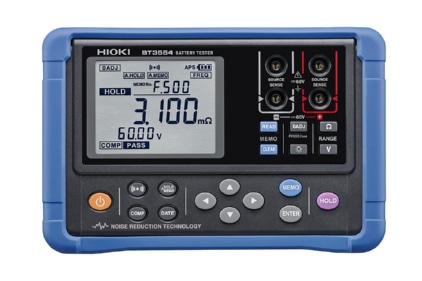

新型电池测试仪BT3554 系列，是支持UPS 和铅蓄电池的老化判定的标准器。通过阻抗法、来测定电池内部电阻和电压。因此、即便电池装在设备上，也无需停电就能进行判定。
即使在嘈杂的环境中，也能利用日置特别研发的的降噪技术、进行准确测量。

对应无线化通过无线通讯功能使用更为便捷

对应无线适配器 Z3210（选件）。向智能手机、平板设备传输测量值，可与现场照片、图纸等配套制作出报告书。

应用软件实现测量指引和简单的数据管理

与日置专用软件GENNECT Cross 连接，会语音提示下一个测试的电池编号。从而防止误测试。此外、在测试现场的位置信息、电池编号等信息可事先导入设定，这样可实现测量数据和判定结果配套保存。即使针对多个电池进行判定，数据管理也很便捷。

电池测试仪・从测量到记录只需2秒：速度比较

测试线只需与端子碰触、就能轻松得进行数据保存。无需开关操作、测试值稳定后、就能自动保存（自动保持功能、自动记录功能）。测试线与端子碰触后，自动保存速度约为2秒，与旧机型（3554）相比、缩短了60％的时间。

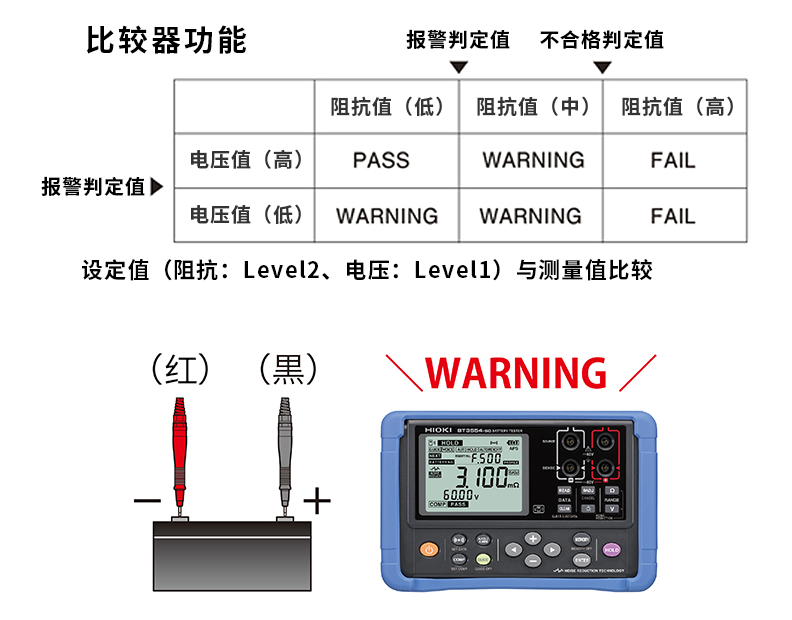

铅蓄电池的内部阻抗与电压值的比较判定

通过同时测量铅酸、镍镉、镍氢等电池的内部阻抗和电压，通过使用比较器功能、就能根据设置的“阈值”进行比较判定。阈值包括电阻警告判断值，电阻不合格值和电压警告判断值。此外、还增加了电压符号追加判定，判定设置UPS系统时电池连接是否正确。

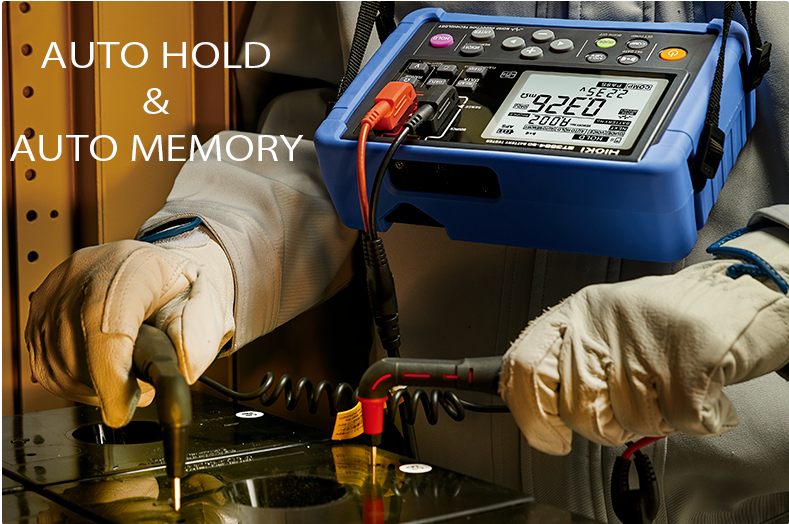

测试线只需碰触端子就能轻松得进行数据保存！

自动保持功能：测量值稳定后，可自动保持测量值。自动保持后，将自动保持的测量值保存至内部存储器中的「自动保存功能」，从而迅速运行工作。

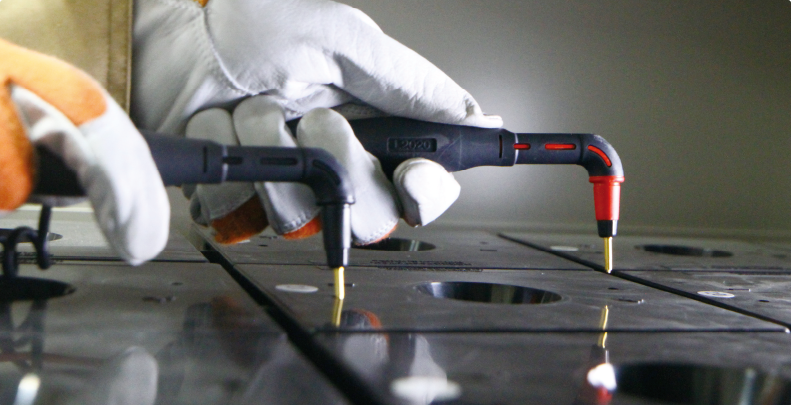

新型测试线可伸入至狭窄空间以及配电盘内部

由于新选件针形测试线L2020的前端是L字形，因此可以对应狭窄空间的电池检查，大幅提高了作业的可操作性。

产品参数

型号	BT3554-50（主机型号，不单独售卖）	BT3554-51（包括主机BT3554-50、针形测试线9465-10）	BT3554-52（包括主机BT3554-50、针形测试线L2020)
电阻测量量程	3 mΩ (最大显示3.100 mΩ, 分辨率 1 µΩ)〜3 Ω量程 (最大显示3.100 Ω, 分辨率 1 mΩ), 4档切换测量精度: ±0.8% rdg ±6 dgt (仅3 mΩ量程 ±1.0% rdg ±8 dgt) 测量电流频率: 1 kHz ±30 Hz, 噪音频率回避功能开启时1 kHz ±80 Hz 测量电流: 160 mA (3 mΩ/30 mΩ量程), 16 mA (300 mΩ量程), 1.6 mA (3 Ω量程) 开放端子电压: 5 V max.
电压测量量程	±6 V (最大表示±6.000 V, 分辨率: 1 mV)〜±60 V (最大显示±60.00 V, 分辨率: 10 mV), 2档切换, 测量精度: ±0.08% rdg ±6 dgt
温度测量精度	测量范围 -10°C～60°C, 最大显示 60.0°C, 分辨率 0.1°C, 测量精度※ ±1.0°C ※当使用夹型温度传感器 9460 BT3554-50单体的精度：模拟输入时：需使用附带±0.5°C温度传感器夹型测试线9460 ※使用温度探头9451时，请加算±0.5°C（电缆长度1.5m） ※使用温度探头9451s时，请加算±0.5°C（电缆长度0.1m） BT3554-50单体的精度：模拟输入时：±0.5°C
最大允许输入电压	DC 60 V max. 无法AC输入
测量时间	100 ms
应答时间	约1.6秒
比较器	设定的阈值和测量值的比较判定、通知判定通知方法：下表中结果显示(段)、蜂鸣声电压值（高）: 阻抗值(低)= PASS, 阻抗值(中)= WARNING, 阻抗值(高)= FAIL 电压值（低）: 阻抗值(低)= WARNING, 阻抗值(中)= WARNING, 阻抗值(高)= FAIL 当判断结果为“WARNING”或“FAIL”时，蜂鸣器鸣响、屏幕变成红色背光灯设定电压判定方法: ABS（绝对值判定）, POL（±极性判定）设定保存：200个
存储功能	操作内容：测量数据的保存·读取·删除预设信息的保存·删除数据量：6000 内存构成：每个单元存储500条数据（12个单元）保存内容：测量数据和预设信息配套保存 ①测量数据 ※通过操作主机，就能保存·读取·删除 -1. 日期时间 -2. 阻抗值、电压值、温度 -3. 比较器阈值、判定结果 2. 预设信息从对应的应用软件（GENNECT Cross / GENNECT ONE）中保存·读取·删除 -1. 资料编号：数字1～100 ※不能保存相同的编号 ※针对1个资料编号，会顺序保存 2. 3. 4. -2. 位置信息：当使用UPS时，可以任意批注 -3. 设备信息：UPS的管理编号等，可以任意批注 -4. 电池编号：1～500（开始编号、结束编号）
测量记录指引	操作内容通过主机界面显示及语音、通知下一个测量的电池编号 ※语音是通过Z3210、以及应用软件（GENNECT Cross）使用时，通过智能手机/平板设备输出。事先准备：通过对应的应用软件（GENNECT Cross / GENNECT ONE）登录向主机传输预设信息
通信接口	USB Bluetooth®️ 无线通信（搭载Z3210时）
其他功能	温度测量 (-10.0℃〜60.0℃), 调零, 保持功能,自动保持功能,自动存储功能,自动省电模式,时钟
电源	5号碱性电池（LR6）×8 连续使用时间：约8.3小时（未搭载Z3210时）约8.2小时（搭载 Z3210、无线通信时）
体积及重量	199 W × 132 H × 60.6 D mm（安装保护壳时） 960 g (包含电池、保护壳)
附件	携带箱 C1014 ×1, 保护壳 Z5041 ×1, 保险丝套装 Z5050×1, 调零板×1, 挂绳×1, USB线 ×1, GENNECT ONE 软件CD ×1, 5号碱性电池（LR6）×8, 使用说明书 ×1
	无附件探头	针形测试线9465-10 ×1	针形测试线L2020 ×1
